對焊管件的尺寸檢測

          對焊管件是管道系統的重要組成部分，由于其可生產的尺寸范圍大，適用于各種設計要求的管道系統，因此被廣泛應用于如石油、工業、電力、海洋工程和食品加工領域。對焊管件的質量關系到整個管道系統的的安全性和可靠性。其中對焊管件的尺寸是否符合標準要求，更是檢驗產品質量的一項重要指標。

          一、對焊管件尺寸檢測的標準要求

          為保證對焊管件的質量，讓檢測有據可循，同時確保管道系統的安全和可靠運行，世界各國對于對焊管件的生產制定了詳細的標準，其中以美標ASME B16.9生產標準應用最為廣泛。 ASME B16.9標準詳細規定了對焊管件的外徑、內徑、壁厚、公差等參數。

          ASME B16.9對焊管件尺寸的公差范圍：

對焊管件的公差 TOLERANCES  FOR  BW FITTINGS
公稱尺寸 Nominal  Size		所有管件1)2) All Fittings		45°、90° 彎頭、三通、四通 45°&90° Elbows & Tees, Crosses	3D 彎頭 3D Radius Elbows	180 °彎頭 Returns			管帽 Caps	異徑管 、翻邊短節 Reducers & Lap Joint Stub Ends	翻邊短節 Lap Joint  Stub Ends
DN	NPS	OD 3) 4)	ID 3)	A   B   C   M	A   B	O	K	U	E,  E1	H   F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 6	± 2	0     -1	0     -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0     -2	0     -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0     -2	0     -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 3	± 6	---	---	---	± 10	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	± 6	---	---	---	± 10	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---

          1、對焊彎頭的尺寸檢測：

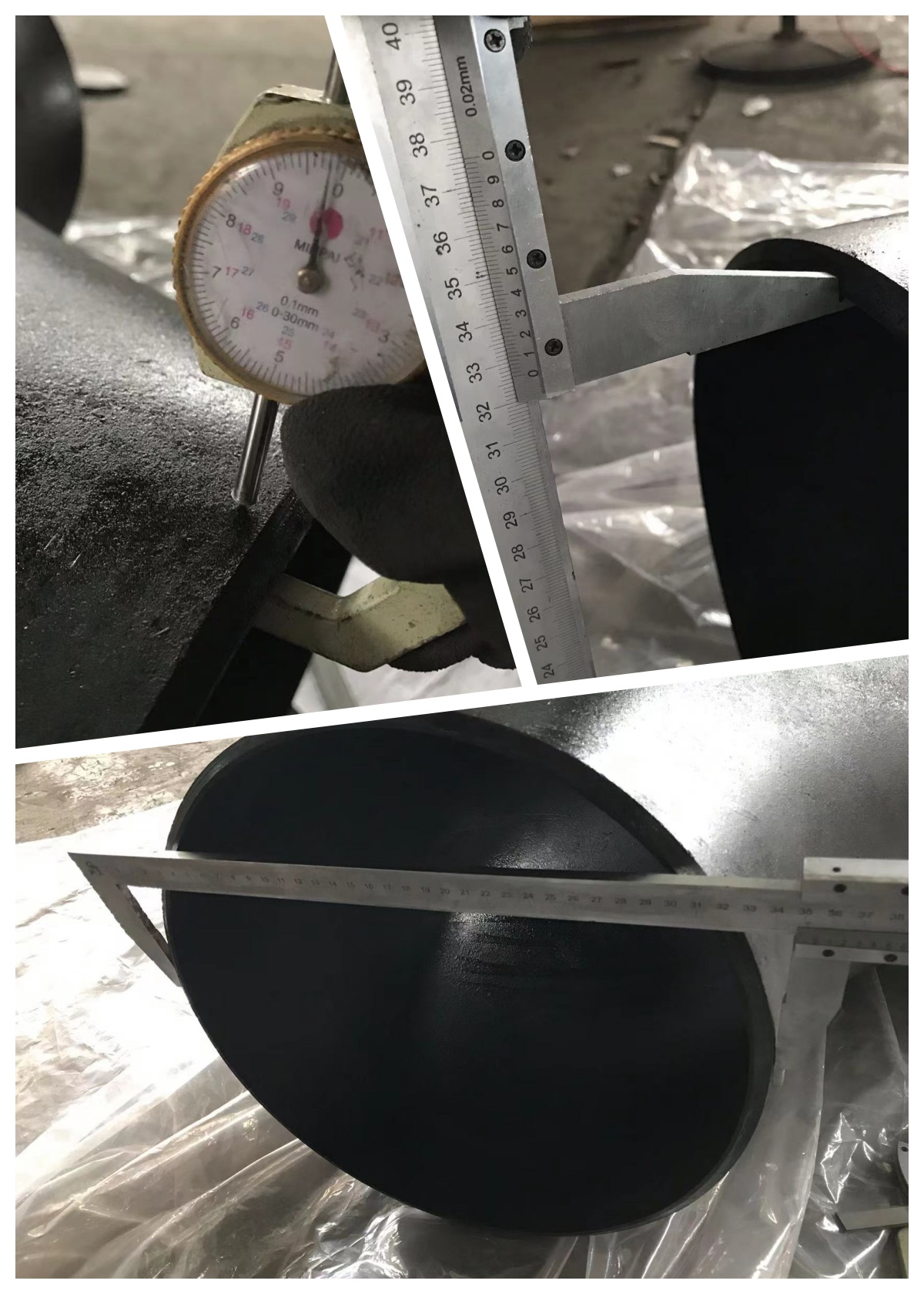

          14英寸，STD，90度長半徑彎頭，標準尺寸：外徑：355.6mm；內徑：336.5mm;壁厚：9.53mm；中心至端面（A）：533mm。

          按照ASME B16.9標準公差范圍：外徑:355.6+4mm/-3.2mm；內徑：336.5±3.2mm；壁厚：8.3-10.7mm（±12.5%）；中心至端面：533±2mm。這款90度長半徑彎頭的尺寸在標準公差范圍內，屬于合格產品。

          2、對焊三通的尺寸檢測：

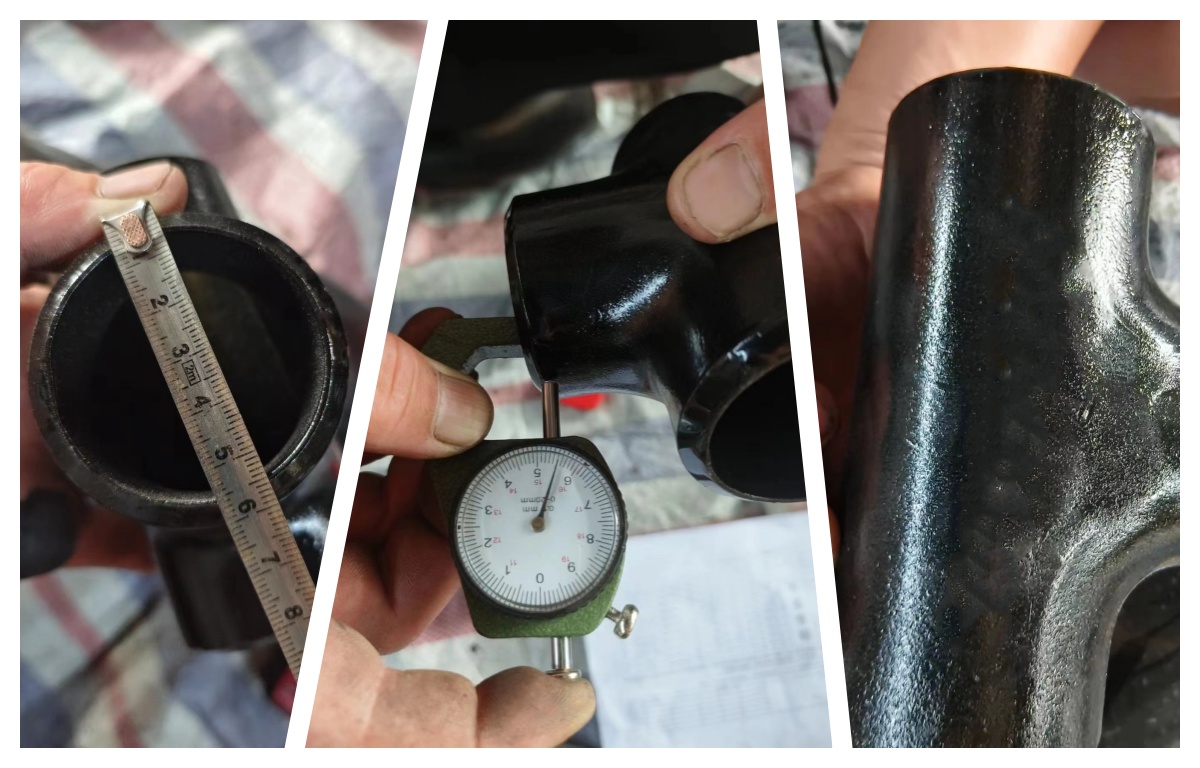

          2英寸，SCH80，等徑三通標準尺寸：外徑：60.3mm；內徑：49.2mm;壁厚：5.54mm；中心至端面（C）：64mm。

          按照ASME B16.9標準公差范圍：外徑:60.3+1.6mm/-0.8mm；內徑：49.2±0.8mm；壁厚：4.85-6.23mm（±12.5%）；中心至端面：64±2mm。這款等徑三通的尺寸在標準公差范圍內，屬于合格產品。

          由以上對焊管件實際測量數據可以看出，對焊管件尺寸越大，可允許的公差范圍越大；對焊管件尺寸越小，可允許的公差范圍就越小。

          二、對焊管件尺寸檢測的重要性

          對焊管件的尺寸檢測是對焊管件質量檢測的重要環節之一，其重要性主要體現在以下幾個方面：

          1、保證管道系統的正常運行：對焊管件廣泛應用于各類管道系統中，其尺寸是否符合標準要求，直接影響到整個管道系統的正常運行。如果對焊管件的尺寸超出公差范圍，可能會導致無法與管道有效連接。造成管道系統的泄露、堵塞或壓力不穩定等問題。

          2、保障管道系統的安全性：對于一些輸送危險性流體或腐蝕性流體的管道系統，對焊管件的尺寸檢測尤為重要。如果對焊管件的尺寸存在偏差或不一致，可能會導致管道系統的泄露，從而造成人身傷害和環境污染。

          3、保障管道系統的效率：在工業生產過程中，對焊管件作為輸送流體的重要元件之一，其尺寸的準確性和一致性直接影響到生產效率。如果對焊管件的尺寸存在偏差或不一致，可能會導致流體的輸送量減少或不穩定，從而影響生產效率的提高。

          三、測量工具

          游標卡尺；千分尺；激光測量?jī)x；影像測量?jī)x；超聲波測量?jī)x等測量工具都是日常檢測中常用到的測量工具。越精密的儀器，測量數據越準確。

          總之，對焊管件的尺寸檢測是保證其質量和性能的重要環節之一。在實際檢測過程中，需要根據實際情況選擇合適的測量方法和工具進行檢測。
