在化工、石油、天然氣、制藥及海洋工程等工業領域，對焊法蘭憑借其穩固的結構設計，成為工業管道建設的關鍵部件。SS316對焊法蘭憑借其出色的材質性能，以其耐腐蝕性強和優良的力學性能，成為了高壓、高溫及腐蝕性環境下工業管道不可或缺的重要配件。

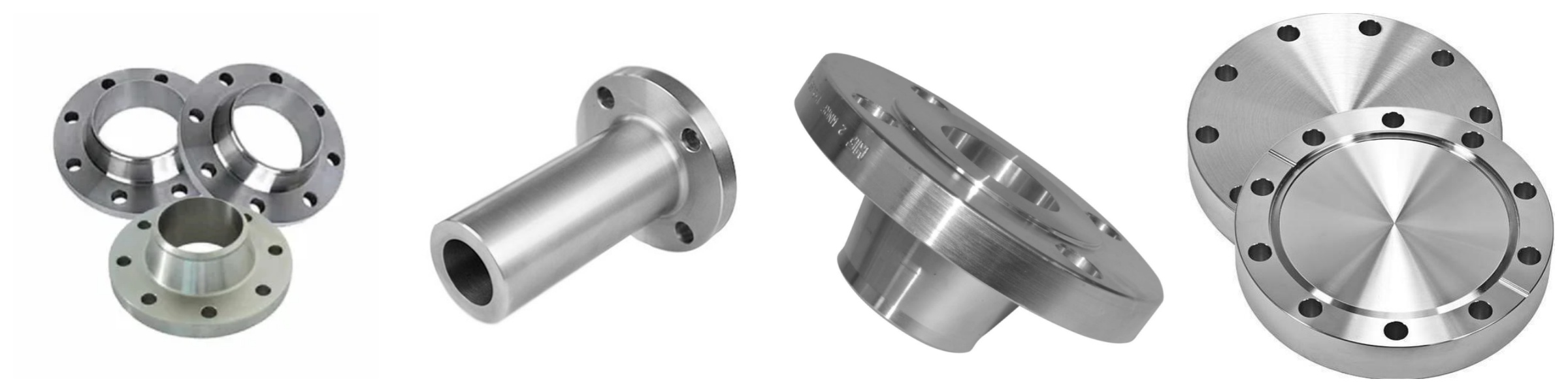

對焊法蘭，作為管道系統中不可或缺的連接元件，其設計旨在提供一種安全可靠、高強度的連接方式。
尺寸范圍 | 1/2" to 24" DN10-DN600 |
壓力等級 | Class 150 , 300, 600, 900, 1500, 2500 |
表面處理 | 刷黑漆、防銹油、熱鍍鋅、電熱鍍鋅等 |
質量檢測 | EN 10204/3.1B Raw Materials Certificate 100% Radiography Test Report Third Party Inspection Report, etc |
生產工藝 | 鍛造，熱處理，車床精加工 |
密封面形式 | Raised Face (RF), Ring Type Joint (RTJ), Flat Face (FF), Large Male-Female (LMF), Lap-Joint Face (LJF), Small Male-Female (SMF), Small Tongue, Large Tongue & Groove, Groove |
Material Test Certificates (MTC) as per EN 10204 3.1 and EN 10204 3.2, Test Certificates certifying NACE MR0103, NACE MR0175 | |
SS316對焊法蘭外觀設計整體呈現圓盤狀，中心設有與管道內徑相匹配的流通孔徑，用于管道的連接與介質流通；長長的錐形頸部設計是其顯著的結構特征，該頸部通過焊接方式與管道連接，不僅增強了法蘭與管道連接的牢固性，還能有效減少介質在流通過程中的阻力，降低局部壓力損失。
法蘭密封面種類多用，常見類型為凸面（RF），以確保與墊片緊密配合，形成有效密封。法蘭盤外緣均勻分布著螺栓孔，用于與配對法蘭通過螺栓緊固。
卓越的耐腐蝕性：SS316是常見的奧氏體不銹鋼，其化學成分中添加了鉬（Mo）元素，相比SS304，耐腐蝕性能顯著增強。
優異的高溫強度：在高溫環境下，SS316仍能保持良好的機械強度和抗氧化能力，不易發生蠕變或變形。
出色的低溫韌性：即使在極低溫度下，其奧氏體結構也能保持良好的韌性和延展性，適用于深冷工程。
良好的焊接性能：SS316不銹鋼材質含碳元素比例較低，易于焊接，確保焊接處的密封性能。
化工與石化行業：處理各種酸、堿、鹽等腐蝕性化學品。
海洋工程：抵御海水的腐蝕，用于海水淡化、船舶制造等。
石油與天然氣輸送：在含硫化氫等腐蝕性介質的油氣管道中表現穩定。
制藥與食品加工：滿足衛生要求，且能耐受清洗劑的腐蝕。
電力與能源行業：用于鍋爐、熱交換器等高溫高壓系統。

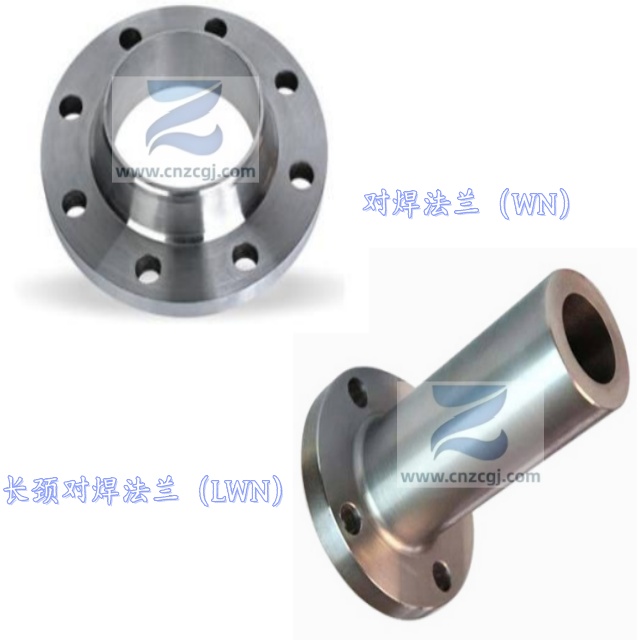

根據SS316對焊法蘭的應用及外觀特征，主要可分為兩種類型。
常規對焊法蘭應用范圍廣泛，其尺寸參數符合ASME B16.5、B16.47、EN1092-1等國際標準的規定,應用性價比極高。

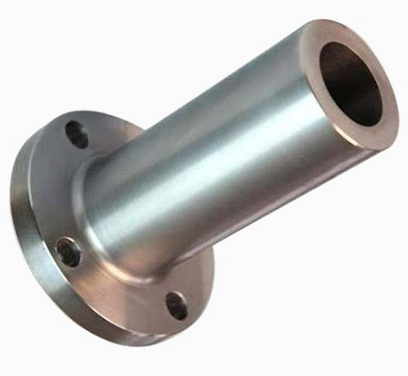

長頸對焊法蘭的顯著特點是具有比常規標準更長的頸部結構，頸部從法蘭盤延伸出來，長度通常大于普通對焊法蘭的頸部；長頸部分的存在有效分散法蘭與管道連接部位的應力，減少應力集中現象。
當管道系統承受高壓、高溫或溫度劇烈變化時，長頸部可以起到一定的緩沖作用，提高法蘭與管道連接的整體強度和穩定性。此外，長頸對焊法蘭的焊接面積更大，焊接連接更加牢固，密封性能也更為可靠。該產品主要適用于高壓、高溫以及具有劇烈振動的管道系統。
鍛制法蘭的材質選擇直接決定了其性能和使用壽命。
鍛制法蘭的材質種類繁多，包括碳鋼（如ASTM A105）、低合金鋼（如ASTM A182 F11, F22）、不銹鋼（如ASTM A182 F304, 316, 321）、雙相鋼（如ASTM A182 F51、F53、F55）以及鎳基合金（如Hastelloy C276）等。選擇何種材質，取決于介質腐蝕性、溫度、壓力及成本等情況。
ASTM A182 F316(SS316)是不銹鋼對焊法蘭眾多材料中的重要組成部分。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
| ASTM A182 F316 | MIN | 10.00 | 16.00 | 2.00 | ||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | 0.01 |
SS316化學元素除了鐵、鉻（約16-18%）、鎳（約10-14%）之外，還添加了2-3%鉬（Mo）。鉬能在氯化物環境中形成更穩定的鈍化膜，有效增強了其抗腐蝕性能。
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
| ASTM A182 F316 | 515 min | 205 min | 30 min | 50 min |
SS316在常溫及高溫下均表現出較高的抗拉強度和屈服強度，確保了法蘭在高壓工況下的結構完整性。
熱處理與穩定性
經過固溶退火處理和快速冷卻后，SS316能獲得最均勻的奧氏體結構，強化其耐腐蝕性和加工性能。
ASME B16.5對焊法蘭，尺寸規范從1/2英寸到24英寸，壓力范圍從Class 150到2500。以下為Class150壓力下，部分常規尺寸對焊法蘭的管件部位尺寸參數，以供參考。
1 .小口徑法蘭尺寸（NPS 1/2" - 2"）
NPS 1/2" 對焊法蘭
內徑：15.7mm
外徑：88.9mm
凸面厚度：47.8mm
螺栓孔數量：4個
NPS 3/4" 對焊法蘭
內徑：20.8mm
外徑：98.6mm
凸面厚度：52.3mm
螺栓孔數量：4個
NPS 1" 對焊法蘭
內徑：26.7mm
外徑：108mm
凸面厚度：55.6mm
螺栓孔數量：4個
NPS 2" 對焊法蘭
內徑：52.6mm
外徑：152.4mm
凸面厚度：63.5mm
2 .中口徑法蘭尺寸（NPS 5" - 10"）
NPS 5" 對焊法蘭
內徑：128.3mm
外徑：254mm
凸面厚度：88.9mm
NPS 6" 對焊法蘭
內徑：154.2mm
外徑：279.4mm
凸面厚度：88.9mm
NPS 10" 對焊法蘭
內徑：254.5mm
外徑：406.4mm
凸面厚度：101.6mm
3 .大口徑法蘭尺寸（NPS 20" - 24"）
NPS 20" 對焊法蘭
內徑：488.9mm
外徑：698.5mm
凸面厚度：144.5mm
NPS 24" 對焊法蘭
內徑：590.6mm
外徑：812.8mm
凸面厚度：152.4mm
請注意：以上尺寸僅為ASME B16.5標準中150磅級對焊法蘭的部分?jǐn)?shù)據。實際應用中，不同壓力等級（如300LB, 600LB等）的法蘭，其外徑、厚度、螺栓孔尺寸和數量均會相應增加。在選擇時，務必依據完整的工程標準和設計規范。（ASME B16.5標準下載）
