如何測量鍛制法蘭的尺寸

在工業管道系統中，法蘭作為連接管件、閥門和設備的關鍵部件，其尺寸精度直接影響著整個系統的安全性、密封性和運行效率。掌握正確的法蘭測量方法，不僅是技術人員的必備技能，更是確保工業裝置長期穩定運行的重要保障。

什么是鍛制法蘭？

鍛制法蘭是通過鍛造工藝制造的管道連接件。鍛造是在高溫下對金屬坯料施加壓力，使其產生塑性變形，從而獲得具有預定形狀和優良機械性能的工件。

外觀：鍛制法蘭通常表面光潔、組織致密。由于鍛造工藝的特性，其表面不會有鑄造件常見的氣孔、沙眼等缺陷。經過車床精加工后，密封面、螺栓孔等部位精度高，外觀質感強。

用途：鍛制法蘭是石油、天然氣、化工、電力、船舶等工業領域高壓管道系統的關鍵連接部件。用于連接管道與管道、閥門、泵、壓力容器或其他設備，并允許系統進行分段隔離和維護。

特點：

強度高、韌性好：鍛造過程細化了金屬晶粒，使其在抗拉強度、沖擊韌性和抗疲勞性能方面顯著優于鑄造法蘭。

組織致密：內部結構均勻，無內部缺陷，孔隙率極低，在高壓下能提供更可靠的密封保障。

承壓能力強：能夠安全地承受極高的內部壓力和外部載荷。

可靠性高：因其卓越的綜合機械性能，在苛刻和危險的工況下，鍛制法蘭安全性遠超鑄造法蘭。

主要生產標準：

ASME B16.5：北美體系最通用的標準，覆蓋了從1/2"到24"的管法蘭及法蘭管件，壓力等級從150磅到2500磅。

ASME B16.47：覆蓋大直徑法蘭（從26"到60"），分為A系列和B系列，適用于石油和天然氣輸送等需要大尺寸法蘭的領域。

EN 1092-1：歐洲體系的核心標準，根據密封面形式（如突面、平面、榫槽面等）和壓力等級（用PN表示，如PN6, PN10, PN16, PN40等）進行劃分。

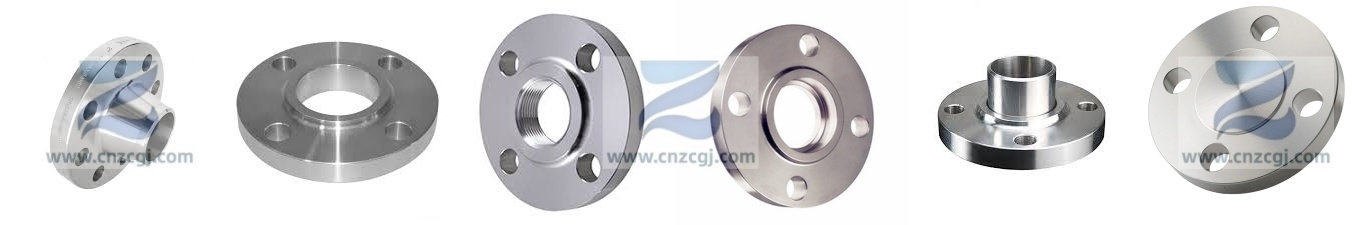

ASME B16.5 鍛制法蘭的種類及特點

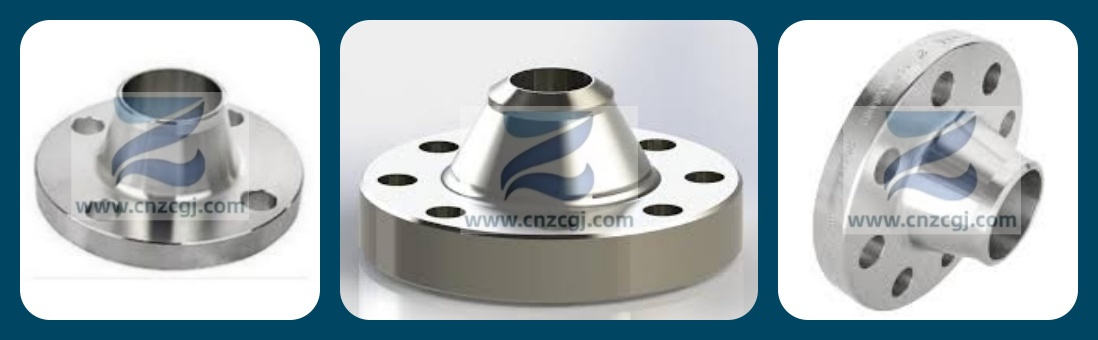

對焊法蘭

特點：帶有長錐頸并與管道對焊連接，具有最強的結構完整性和抗疲勞性能，適用于高壓、高溫及劇烈溫度波動的工況。

平焊法蘭

特點：管道插入法蘭內孔后在兩側進行角焊，安裝簡便，但承壓能力較低，適用于低壓和非關鍵性的應用。

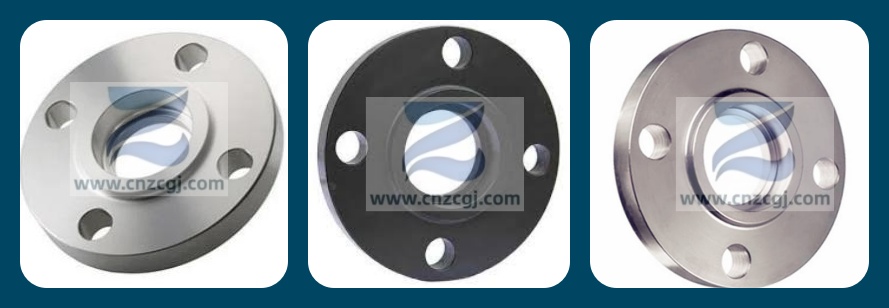

承插焊法蘭

特點：管道插入法蘭的承插口后進行角焊縫焊接，提供了比平焊更好的連接強度和密封性，適用于小口徑的高壓管道。

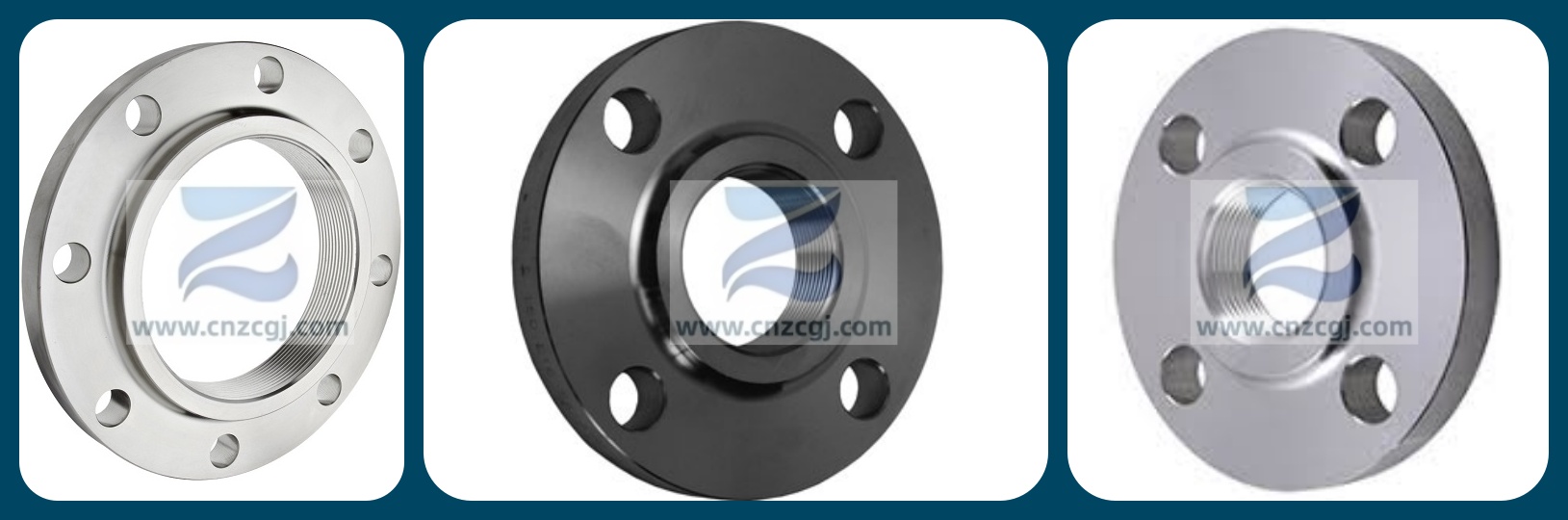

螺紋法蘭

特點：法蘭內孔加工有螺紋，可與帶外螺紋的管道直接擰合，無需焊接，便于安裝和拆卸，適用于不允許焊接或需頻繁檢修的場合。

松套法蘭

特點：由一個活套法蘭環和一個與管道對焊的短節組成，法蘭環可自由轉動，便于螺栓孔對齊，適用于需要頻繁拆卸或不易對中的管道。

盲板法蘭

特點：是一個沒有中心孔的實心圓盤，用于封堵管道系統的末端或開口，以便進行隔離、維護或?yàn)槲磥?lái)擴展預留接口。

全面了解法蘭組件與規格

在開始測量前，必須熟悉法蘭的各個組成部分及其功能特性。法蘭的主要參數包括外徑（法蘭整體寬度）、內徑（管道焊接中心孔寬度）、螺栓圓直徑（貫穿所有螺栓孔中心的圓的直徑）、螺栓孔直徑、螺栓孔數量、輪轂直徑（若有）以及密封面類型。密封面類型尤為關鍵，常見的有凸面（RF）、平面（FF）和環形接頭（RTJ）等，不同密封面設計直接影響法蘭的適用場景和密封性能。

系統化測量流程詳解

測量外徑：使用卡尺或卷尺從法蘭邊緣到邊緣進行測量，確保測量工具完全對齊，記錄所得數值為OD。此項測量是法蘭選型的基礎數據。

確定螺栓圓直徑：從任一螺栓孔中心直接測量到相對螺栓孔中心。對于偶數螺栓孔的法蘭，可選擇任意一對相對孔測量；對于奇數螺栓孔，則需要測量?jī)蓚€(gè)最近螺栓孔的距離。測量時應確保尺子精確通過每個孔的中心點。

測量螺栓孔直徑與數量：使用精度較高的卡尺測量單個螺栓孔的內徑，同時準確統計法蘭上的螺栓孔總數。這兩項數據對法蘭的緊固性能至關重要。

測量輪轂尺寸：對于帶輪轂設計的法蘭，需額外測量輪轂部位的直徑和厚度。這些數據反映了法蘭的結構強度和壓力承載能力。

測量法蘭厚度：從法蘭一側到另一側直接測量厚度，此參數直接關聯法蘭的壓力等級和承載能力，是選型時確定壓力額定值的關鍵指標。

識別密封面類型：仔細檢查法蘭密封面的結構形式，這將決定法蘭與管道、墊片的匹配兼容性，影響最終的密封效果。

數據比對與記錄規范

完成所有測量后，應將所得數據與ANSI、DIN或ASME等國際標準法蘭規格表進行比對，確認法蘭的具體型號和規格。仔細核對所有測量值，確保無誤后建立完整的記錄檔案，為后續的更換、維修和維護工作提供準確依據。

鍛制法蘭尺寸測量的重要意義

確保系統兼容性：精確的法蘭尺寸是保證管道系統各組件完美配合的前提。尺寸不匹配會導致連接錯位，增加泄漏風險，甚至引發系統故障和非計劃停機。

提升安全性能：在處理有毒、高壓介質的系統中，精確測量的法蘭能夠形成可靠的密封，顯著降低泄漏風險，保護人員、環境和設備安全。

優化運營成本：準確的法蘭尺寸可避免因安裝不當導致的頻繁停機和維修，顯著降低維護成本和生產損失。

增強系統性能：正確安裝的法蘭能保證流體平穩流動，減少壓力損失和堵塞風險，特別是在高壓、高溫工況下，合適尺寸的法蘭為系統穩定運行提供堅實基礎。

符合規范要求：工業標準對法蘭的壓力等級、材料和尺寸均有嚴格規定。精確測量確保符合質量控制和安全認證要求，避免因不合規帶來的法律風險和聲譽損失。

保障結構完整性：在高壓、高溫工況下，精確尺寸的法蘭能夠有效承受操作應力，保持連接部位的結構完整性，防止接頭失效等嚴重后果。

鍛制法蘭尺寸測量雖是一項基礎技術工作，卻是整個工業管道系統安全高效運行的保障。通過系統化的測量流程、專業的測量工具和嚴謹?shù)挠涗洷葘?duì)，確保每個法蘭尺寸的準確性，將為工業裝置的長周期穩定運行奠定堅實基礎。在日益注重安全生產和運行效率的現代工業環境中，掌握鍛制法蘭尺寸測量的正確方法顯得尤為重要。
