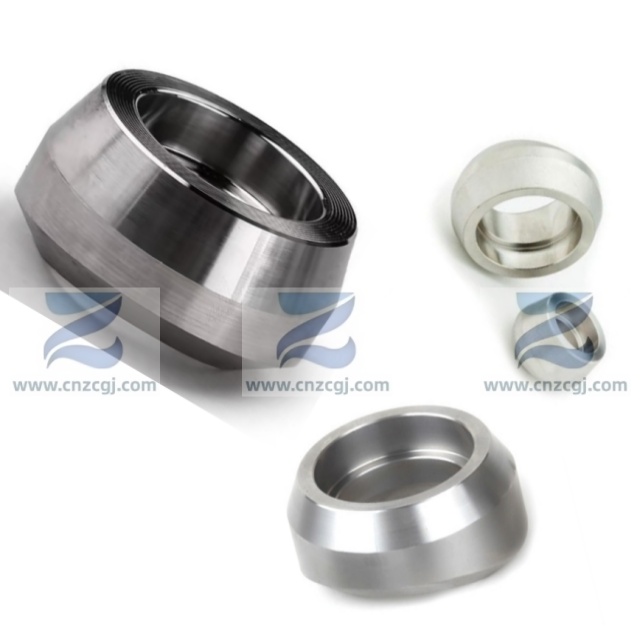

承插支管座由優質圓鋼或鋼錠鍛造而成，外觀由鞍形底座和支管接口兩部分組成。馬鞍形弧度底座設計，方便與主管外壁貼合焊接，確保焊接密封性；頂部端口設計為標準承插孔，內壁光滑且成插孔深度有標準規范數據，可直接插入支管并通過承插焊固定。整體結構承壓能力強，內壁光滑，能有效減少介質阻力與渦流損耗。
鍛制支管座在工業管道系統中能有有效起到結構補強、簡化施工和適配高壓環境的作用，一體化鍛造工藝使其能承受 Class 3000、6000、9000 的高壓，廣泛應用于各類高要求的工業管道體系中。
MSS SP-97 是由美國制造商標準化協會（MSS）制定的鍛制支管座制造標準，全稱為《整體加強鍛制分支引出端管件》，產品包括承插焊、螺紋、對焊三種連接型式的支管座設計、生產與檢測要求。該標準的主要作用是統一的技術參數，確保不同制造商的產品具備互換性與可靠性。
1.設計要求：明確支管座需要通過鍛造成型，通過結構優化實現 “全補強”，承插焊端口需符合 ASME B16.11 標準的承插口徑深度與承壓要求；
2.生產規范：原材料限定為鍛件、棒材或鋼錠，需通過正火、淬火等熱處理工藝提升性能；
3.檢測標準：強制要求磁粉探傷（MT）與超聲波檢測（UT）；
4.標識規則：產品表面需清晰標注制造商信息、材質牌號、壓力等級、公稱尺寸及 “SP-97” 等標識。

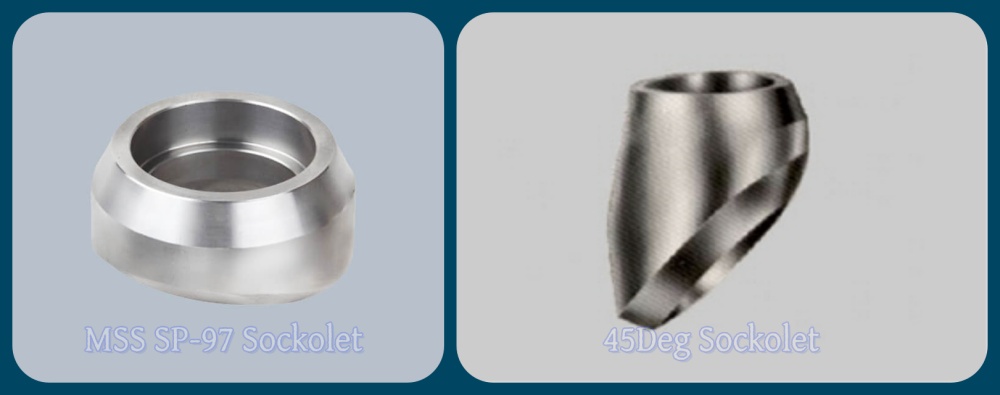

MSS SP-97 承插支管座包含90度承插支管座和45度承插支管座，其尺寸參數與適用場景各不相同：

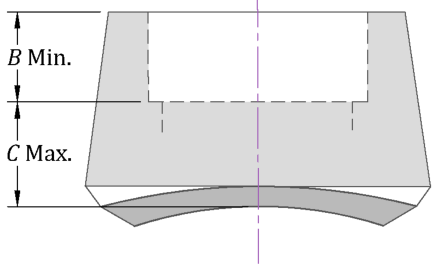

90度承插支管座，支管承插端口與主管呈垂直分布，是管道系統中最常用的產品類型，適用于管道設計空間充足、分支管道需垂直連接的工作環境。其結構長度根據壓力等級分為 Class 3000\6000\9000三個等級，同等尺寸下高壓等級產品的結構長度更長，以增強穩定性。
尺寸參數
| Outlet (DN) | B Min. (b) | C Max. | ||
| Class 3000 | Class 6000 | Class 9000 | ||
| 6 | 9.5 | 11 | 19 | - |
| 8 | 9.5 | 11 | 19 | - |
| 10 | 9.5 | 13 | 19 | - |
| 15 | 9.5 | 16 | 24 | 24 |
| 20 | 12.5 | 16 | 26 | 26 |
| 25 | 12.5 | 23 | 29 | 29 |
| 32 | 12.5 | 23 | 31 | 31 |
| 40 | 12.5 | 24 | 32 | 32 |
| 50 | 16.0 | 24 | 37 | 37 |
| 65 | 16.0 | 26 | - | - |
| 80 | 16.0 | 31 | - | - |
| 100 | 19.0 | 31 | - | - |
2.45 度承插支管座

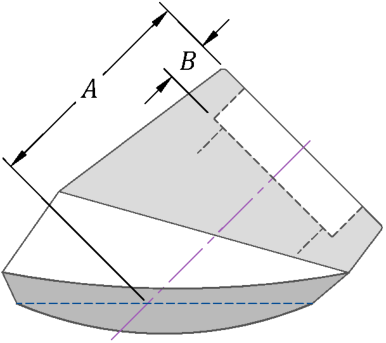

45度承插支管座，支管承插端口與主管呈 45 度斜角設計，優勢在于優化介質流通效率、減少壓力損耗，能更好的匹配狹小設計空間的管道結構。
尺寸參數
| Outlet (DN) | BMin.(b) | (Top of Fitting to Run Pipe) A | |||
| Class 3000 | Class 6000 | ||||
| A Min. | A Max. | A Min. | A Max. | ||
| 8 | 9.5 | 38.1 | 42.9 | 38.9 | 47.6 |
| 10 | 9.5 | 38.1 | 42.9 | 38.9 | 47.6 |
| 15 | 9.5 | 38.1 | 44.5 | 46.0 | 55.6 |
| 20 | 12.5 | 46.0 | 50.8 | 54.0 | 63.5 |
| 25 | 12.5 | 54.0 | 63.5 | 61.1 | 73.0 |
| 32 | 12.5 | 61.1 | 76.2 | 65.1 | 77.8 |
| 40 | 12.5 | 63.5 | 76.2 | 78.6 | 85.7 |
| 50 | 16.0 | 76.2 | 84.1 | 78.6 | 104.8 |
MSS SP-97 對材質的選用有嚴格規范，要求與管道主材同質，確保溫度、壓力適應性一致，常見材質及標準如下：
1.碳鋼系列：執行 ASTM A105（鍛件）具備良好的可焊性與經濟性，是石油化工常規管道的重要配件。
2.不銹鋼系列：依據 ASTM A182 標準生產，主流牌號包括 F304/304L（耐一般腐蝕）、F316/316L（耐酸堿、氯離子腐蝕）、321（耐高溫氧化），適用于化工廢液、海水淡化、高溫蒸汽等工業環境。
3.合金鋼系列：遵循 ASTM A182 F11、F22、F91 標準，含鉻鉬合金元素，主要用于火電廠主蒸汽管道、核電站冷卻系統，其熱處理需采用調質工藝（淬火 + 高溫回火）提升強度。
此外，雙相不銹鋼（如 F51、F53）也被廣泛應用，兼具高強度與耐腐蝕性，適配深海油氣開采等極端場景。
憑借良好的材料性能與結構特性，MSS SP-97 承插支管座已成為多行業高壓管道系統的重要配件，廣泛應用于各類工業管道系統。
1.石油化工：煉化裝置的催化裂化單元、加氫反應器入口管道，用于介質分支與儀表連接；
2.電力能源：火電廠的主蒸汽管道（540℃、16MPa）、核電站的冷卻劑循環管道，；
3.油氣開采：海上平臺的原油輸送管道、陸上天然氣干線，耐受鹽霧腐蝕與高壓沖擊；
4.精細化工：醫藥、半導體行業的高純介質輸送管道，確保潔凈無污染。
