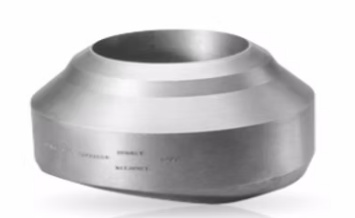

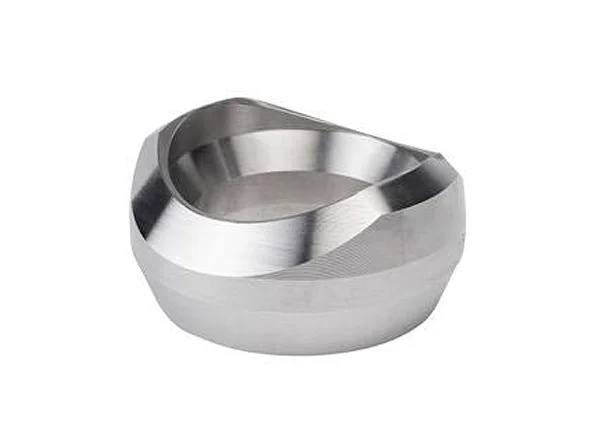

ASTM A105 對焊支管座是一種用于管道系統中的管件。它主要由主管連接部分、支管連接部分和焊接部位組成。主管連接部分通常是一個與主管道外徑相匹配的圓形接口，其內徑略大于主管道外徑，以便能夠套在主管道上進行焊接。支管連接部分則是一個與支管道外徑相匹配的接口，其結構可以是圓形、方形或其他形狀，取決于支管道的形狀要求。焊接部位是連接主管和支管座以及支管座和支管道的關鍵區域，其設計要確保焊接質量和連接強度。
碳鋼對焊支管座廣泛應用于各種液體、氣體和固體粉塵等介質的傳輸。具體來說，它在石油、化工、制藥、食品、造紙、紡織、冶金等領域的管道工程中都有廣泛應用。此外，碳鋼對焊支管座還適用于鋼材管道，特別是在液壓系統、燃?xì)庠O(shè)備、暖通系統中的高壓管道連接上。
ASTM A105 對焊支管座的規格
Size Range | 1/8" - 24" / DN6 - DN600 |
Schedule Chart | STD, XS, SCH 160 |
Standard | MSS SP-97 |
Carbon Steel | ASTM A105 / A105N |
MSS SP-97 標準的范圍
本標準規范涉及對焊、承插焊和螺紋類型90度整體加強的分支引出端管件的主要尺寸、表面修整、公差、測試、標記、材料和最小應力要求。
標記按本標準規范制造的管件,以便當在運行管道的一開口處用完全熔透焊接方法連接時,使得完全加強的分支連接符合適用的管道規則要求。
ASTM A105 材質分析
碳是提高鋼強度的主要元素，適量的碳可以增加鋼的硬度和強度。在ASTM A105 對焊支管座中，碳元素使得對焊支管座具有一定的強度，能夠承受管道系統中的壓力和載荷。
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V |
ASTM A105 | MIN | 0.60 | 0.10 | ||||||||
MAX | 0.35 | 1.05 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 |
屈服強度一般不低于250MPa。屈服強度是指材料開始發生明顯塑性變形時的應力，它是衡量材料抵抗變形能力的重要指標。當管道系統中的載荷超過對焊支管座的屈服強度時，支管座會發生塑性變形，可能導致管道連接松動或泄漏。
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A105 | 485 min | 250 min | 22 min | 30 min | 197 max |
對焊支管座的尺寸
ASTM A105 對焊支管座的規格主要適用于尺寸范圍為 1/8" - 24"（DN6 - DN600）。生產標準為MSS SP-97，壁厚等級有STD, XS, SCH 160。

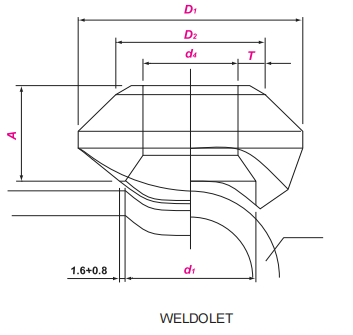

Run pipe Nominal Size | Branch Nominal Size | Length | OD of Fitting | Cut hole Dia. | ||||||||
A | D | d | ||||||||||
DN | NPS | DN | NPS | STD | XS | SCH160 | STD | XS | SCH | STD | XS | SCH160 |
8~900 | 1/4~36 | 6 | 1/8 | 16 | 16 | - | 24 | 24 | - | 16 | 16 | - |
10~900 | 3/8~36 | 8 | 1/4 | 16 | 16 | - | 26 | 16 | - | 16 | 16 | - |
15~900 | 1/2~36 | 10 | 3/8 | 19 | 19 | - | 30 | 30 | - | 19 | 19 | - |
20~900 | 3/4~36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 24 | 24 | 14 |
25~900 | 1~36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30 | 30 | 19 |
32~900 | 11/4~36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36 | 36 | 25 |
40~900 | 11/2~36 | 32 | 11/4 | 32 | 32 | 44 | 66 | 66 | 63 | 45 | 45 | 33 |
50~900 | 2~36 | 40 | 11/2 | 33 | 33 | 51 | 74 | 74 | 71 | 51 | 51 | 38 |
65~900 | 21/2~36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65 | 65 | 43 |
80~900 | 3~36 | 65 | 21/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76 | 76 | 54 |
90~900 | 31/2~36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93 | 93 | 73 |
100~900 | 4~36 | 90 | 31/2 | 48 | 48 | - | 138 | 138 | - | 113 | 113 | - |
125~900 | 5~36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120 | 120 | 98 |
150~900 | 6~36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141 | 141 | 122 |
200~900 | 8~36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 170 | 170 | 146 |
250~900 | 10~36 | 200 | 8 | 70 | 99 | - | 265 | 292 | - | 220 | 220 | - |
300~900 | 12~36 | 250 | 10 | 78 | 94 | - | 323 | 325 | - | 275 | 265 | - |
350~900 | 14~36 | 300 | 12 | 86 | 103 | - | 379 | 381 | - | 325 | 317 | - |
400~900 | 16~36 | 350 | 14 | 89 | 10 | - | 411 | 416 | - | 257 | 361 | - |
450~900 | 18~36 | 400 | 16 | 94 | 106 | - | 465 | 468 | - | 408 | 403 | - |
500~900 | 20~36 | 450 | 18 | 97 | 111 | - | 522 | 525 | - | 459 | 455 | - |
550~900 | 22~36 | 500 | 20 | 102 | 119 | - | 573 | 584 | - | 508 | 509 | - |
650~900 | 26~36 | 600 | 24 | 116 | 140 | - | 690 | 708 | - | 614 | 612 | - |
碳鋼對焊支管座在不同行業的具體應用
石油化工行業
在煉油廠中，原油從油井輸送到煉油裝置的過程中，需要通過管道系統進行輸送。碳鋼對焊支管座被廣泛應用于原油輸送管道的分支連接。在原油脫水、脫鹽等預處理工藝中，需要從主管道引出支管連接到相應的處理設備，ASTM A105 對焊支管座能夠保證連接的密封性和可靠性，防止原油泄漏。
電力行業
在火力發電廠中，蒸汽管道系統是重要的組成部分。碳鋼對焊支管座用于蒸汽管道的分支連接，如連接蒸汽減溫減壓裝置、疏水裝置等。這些支管座能夠承受高溫高壓的蒸汽，確保蒸汽管道系統的安全運行。
船舶制造行業
在船舶的管道系統中，碳鋼對焊支管座也有廣泛的應用。船舶的燃油輸送管道、海水冷卻管道等都需要使用支管座進行分支連接。
