不銹鋼承插支管座

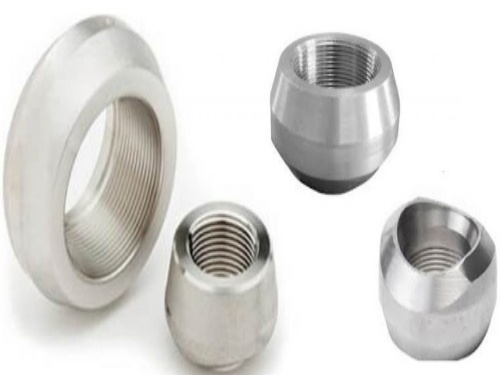

不銹鋼螺紋支管座

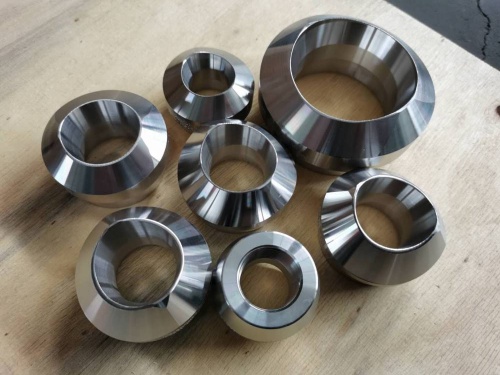

不銹鋼對焊支管座
MSS SP-97是美標鍛制支管座的生產標準。根據這個標準，可以設計和制造出各種類型的支管座，對焊支管座、螺紋支管座、承插支管座等。支管座的分類：常見的支管座連接類型有對焊支管座、承插支管座、螺紋支管座三種形式。承插支管座在管道系統中應用廣泛，本文將詳細介紹不銹鋼承插支管座的應用和特點。

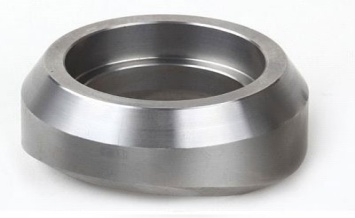

不銹鋼承插支管座，是一種鍛制補強型管件，由圓鋼或鋼錠模壓鍛造然后經車床機加工成型，主要適用于承受壓力高的高壓管道、尺寸要求精密的設備及其他各種高壓領域。它采用優質不銹鋼鍛制而成，能夠承受較高的壓力和溫度，具有優良的耐腐蝕性、抗氧化性和耐高溫性能。
MSS SP-97不銹鋼承插支管座規格范圍
尺寸范圍 | 1/8" - 4" / DN6 - DN100 |
壓力等級 | Class 3000lbs, 6000lbs |
生產標準 | MSS SP-97 |
不銹鋼 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317, 347, 904L, 321 |
雙相不銹鋼 | ASTM A182 F51, F53, F44 |

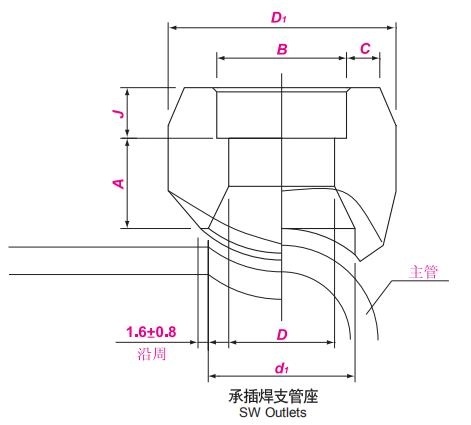

MSS SP-97 承插支管座尺寸參數
公稱尺寸 | 支管公稱尺寸 | 承插孔深度 | 結構長度 | 本體直徑 | 承插孔壁厚 | 開孔直徑 | ||||||
DN | NPS |
| NPS | J | A | D | C | d1 | ||||
3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | |||||
8~900 | 1/4~36 | 6 | 1/8 | 9.5 | 10 | - | 27 | - | 3.18 | - | 16 | - |
10~900 | 3/8~36 | 8 | 1/4 | 9.5 | 10 | - | 27 | - | 3.78 | - | 16 | - |
18~900 | 1/2~36 | 10 | 3/8 | 9.5 | 13 | - | 30 | - | 4.01 | - | 19 | - |
20~900 | 3/4~36 | 15 | 1/2 | 9.5 | 16 | 24 | 38 | 47 | 4.67 | 5.97 | 24 | 19 |
25~900 | 1~36 | 20 | 3/4 | 12.5 | 16 | 25 | 47 | 53 | 4.90 | 6.96 | 30 | 25 |
32~900 | 1¼~36 | 25 | 1 | 12.5 | 22 | 29 | 56 | 63 | 5.69 | 7.92 | 36 | 33 |
40~900 | 1½~36 | 32 | 1¼ | 12.5 | 22 | 30 | 66 | 74 | 6.07 | 7.92 | 45 | 38 |
50~900 | 2 | 40 | 1½ | 12.5 | 24 | 32 | 75 | 83 | 6.35 | 8.92 | 51 | 49 |
65~900 | 2½~36 | 50 | 2 | 16 | 24 | 37 | 90 | 104 | 6.93 | 10.92 | 65 | 59 |
80~900 | 3~36 | 65 | 2½ | 16 | 25 | - | 105 | - | 8.76 | - | 76 | - |
100~900 | 4~36 | 80 | 3 | 16 | 30 | - | 124 | - | 9.52 | - | 94 | - |
125~900 | 5~36 | 100 | 4 | 19 | 30 | - | 154 | - | 10.69 | - | 121 | - |
重量表（KG）
支稱公稱尺寸 | 承插焊支管座 | ||
Branch Nominal Size | SW Outler | ||
DN | NPS | 3000 | 6000 |
6 | 1/8 | 0.05 | - |
8 | 1/4 | 0.05 | - |
10 | 3/8 | 0.09 | - |
15 | 1/2 | 0.16 | 0.35 |
20 | 3/4 | 0.20 | 0.47 |
25 | 1 | 0.42 | 0.68 |
32 | 1¼ | 0.59 | 1.10 |
40 | 1½ | 0.70 | 1.30 |
50 | 2 | 1.10 | 2.45 |
65 | 2½ | 1.40 | - |
80 | 3 | 2.30 | - |
90 | 3½ | - | - |
100 | 4 | 4.20 | - |
125 | 5 | - | - |
150 | 6 | - | - |
200 | 8 | - | - |
250 | 10 | - | - |
300 | 12 | - | - |
350 | 14 | - | - |
400 | 16 | - | - |
450 | 18 | - | - |
500 | 20 | - | - |
600 | 24 | - | - |
不銹鋼承插支管座的優勢
承插支管座在管道系統中具有多方面的優勢，這些優勢使得它成為眾多工業領域中不可或缺的管道連接配件。
安裝簡便快捷：不銹鋼承插支管座的設計使得安裝過程變得非常簡單快捷。其承口和插口的設計允許施工人員輕松地將支管插入主管道中，并通過密封圈或填料實現密封。這種安裝方式不僅減少了安裝時間，還降低了施工難度，提高了工作效率。
密封性能好：承插支管座通常采用彈性密封圈或填料進行密封，這些密封材料具有良好的彈性和耐腐蝕性，能夠確保管道連接處的密封性能。良好的密封性能有助于防止介質泄漏，保障管道系統的安全穩定運行。
適用范圍廣：承插支管座適用于多種材質和規格的管道連接，如不銹鋼、碳鋼、合金鋼等。同時，它也適用于不同壓力和溫度條件下的管道系統。這種廣泛的適用性使得承插支管座能夠滿足各種工業領域的需求。
承載能力強：承插支管座的結構設計合理，能夠承受較大的軸向和徑向載荷，這使得它在高壓、高溫或復雜工況下的管道系統中仍然能夠保持穩定的連接性能。
易于維護和更換：承插支管座的設計使得維護和更換工作變得相對簡單。當需要更換或維修時，只需拆卸支管即可進行后續操作，無需對整個管道系統進行大規模的拆卸和重新安裝。
經濟性好：雖然承插支管座在初始投資上可能略高于其他連接方式，但其長期運行中的穩定性和低維護成本使得其總體經濟性較好。此外，承插支管座的使用壽命長，能夠降低設備的更換頻率和成本。
環保節能：不銹鋼承插支管座的密封性能有助于減少介質泄漏的風險，從而降低對環境的污染。同時，其良好的密封性能也有助于降低管道系統的能耗，提高能源利用效率。

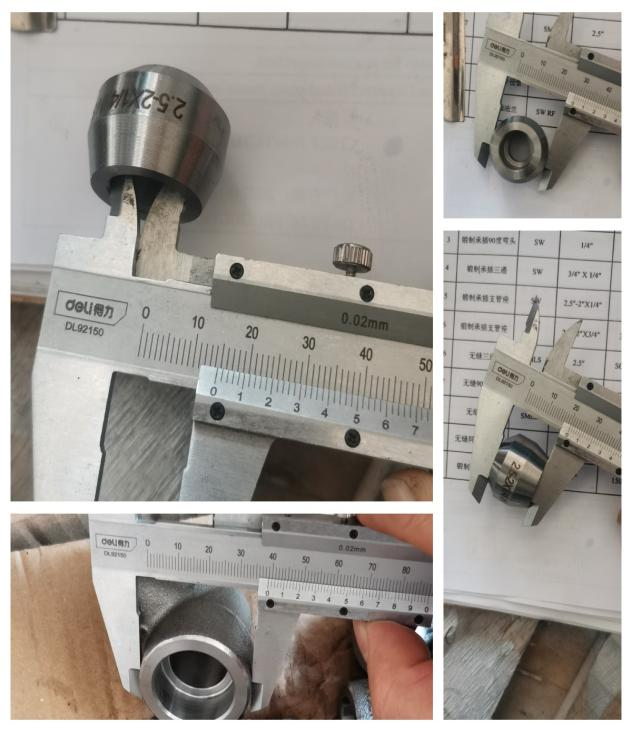

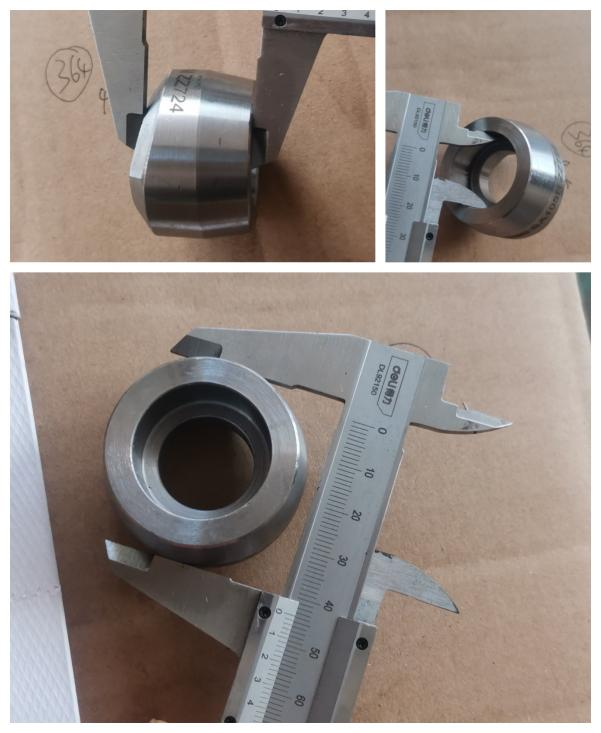

不銹鋼承插支管座的檢驗
上海著誠管件制造有限公司專業按照美標MSS SP-97標準生產不銹鋼承插支管座，規格型號為1/8"到 4"，壓力為Class 3000, 6000。我們的每批產品出廠前都會經過嚴格的質量檢驗，確保客戶收到的每個產品都是合格的。
