在現代工業管道系統中，支管座作為關鍵連接部件，承擔著分流、合流的重要功能，其質量直接關系到整個管道系統的安全性與可靠性。MSS SP-97 支管座憑借其卓越的設計理念、嚴格的制造工藝和全面的檢驗規范，已成為石油、化工、電力等高壓高溫工況下的優選連接方案。
MSS SP-97 標準是由美國制造商標準化協會（Manufacturer's Standardization Society, MSS）制定的工業規范，全稱為“MSS SP-97 : Integrally Reinforced Forged Branch Outlet Fittings—Socket Welding, Threaded, and Buttwelding Ends”。該標準詳細規定了鍛造分支管件的設計、尺寸、材料要求、制造工藝、檢驗方法以及標記等各方面內容。
?材料要求：指定與常見管道應用兼容的材料，如碳鋼、合金鋼和不銹鋼。
?設計和尺寸：規定精確的測量值和公差，以確保與管道系統的適當配合。
?壓力額定值：確保管件滿足高壓應用中的指定壓力和溫度額定值。
?制造標準： 概述可接受的制造工藝（包括鍛造），以生產出優質可靠的分支出口。
?測試和檢驗：要求進行流體靜力學測試和目視檢查，以確認完整性和性能。

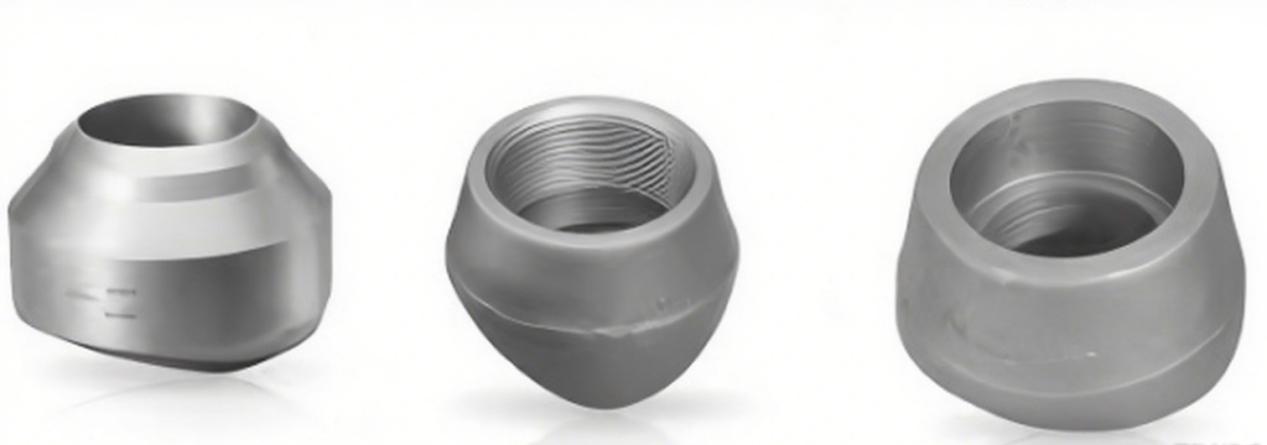

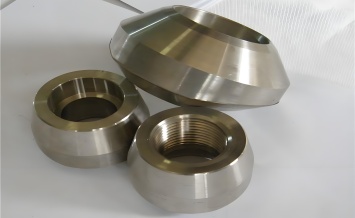

類型 | 連接方式 | 壓力等級 | 適用場景 | 標準參考 |
對焊支管臺 | 支管端對焊 | STD、XS、Sch160 | 高壓、高溫管道，整體補強設計，應力集中最小化 | MSS SP-97、GB/T 19326 |
承插焊支管臺 | 支管端承插焊 | 3000#、6000# | 小口徑管道，安裝簡便，無需精確對口 | MSS SP-97、Q/FG11 |
螺紋支管臺 | 支管端螺紋 | 3000#、6000# | 需頻繁拆卸或禁止動火的場合（如儀表、閥門連接） | MSS SP-97、Q/FG12 |
碳鋼 | ASTM A105 / A105N |
低溫鋼 | ASTM A350 LF2 / LF3 |
管線鋼 | ASTM A694 F42 / F46 / F56 / F60 / F65 |
合金鋼 | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
不銹鋼 | ASTM A182 F304 /304L /304H, 316 /316L, 310S, 317, 347, 904L, |
雙相不銹鋼 | ASTM A182 F51, F53, F44 |

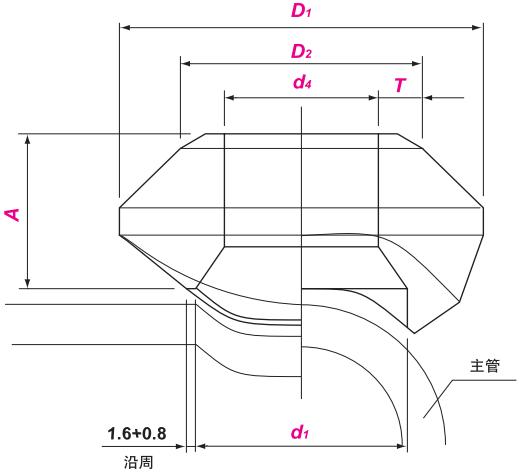

主管公稱尺寸 | 支管公稱尺寸 | 長度 | 本體直徑 | 開孔直徑 | ||||||||
DN | NPS | DN | NPS | A | D | d1 | ||||||
STD | XS | Sch 160 | STD | XS | SCH 160 | STD | XS | SCH 160 | ||||
8-900 | 1/4-36 | 6 | 1/8 | 16 | 16 | 24 | 24 | 16 | 16 | |||
10-900 | 3/8-36 | 8 | 1/4 | 16 | 16 | 26 | 26 | 16 | 16 | |||
15-900 | 1/2-36 | 10 | 3/8 | 19 | 19 | 30 | 30 | 19 | 19 | |||
20-900 | 3/4-36 | 15 | 1/2 | 19 | 19 | 28 | 36 | 36 | 36 | 24 | 24 | 14 |
25-900 | 1-36 | 20 | 3/4 | 22 | 22 | 32 | 43 | 43 | 46 | 30 | 30 | 19 |
32-900 | 11/4-36 | 25 | 1 | 27 | 27 | 38 | 55 | 55 | 51 | 36 | 36 | 25 |
40-900 | 11/2-36 | 32 | 11/4 | 32 | 32 | 44 | 66 | 66 | 63 | 45 | 45 | 33 |
50-900 | 2-36 | 40 | 11/2 | 33 | 33 | 51 | 74 | 74 | 71 | 51 | 51 | 38 |
65-900 | 21/2-36 | 50 | 2 | 38 | 38 | 55 | 90 | 90 | 82 | 65 | 65 | 43 |
80-900 | 3-36 | 65 | 21/2 | 41 | 41 | 62 | 104 | 104 | 98 | 76 | 76 | 54 |
90-900 | 31/2-36 | 80 | 3 | 44 | 44 | 73 | 124 | 124 | 122 | 93 | 93 | 73 |
100-900 | 4-36 | 90 | 31/2 | 48 | 48 | 138 | 138 | 113 | 113 | |||
125-900 | 5-36 | 100 | 4 | 51 | 51 | 84 | 154 | 154 | 154 | 120 | 120 | 98 |
150-900 | 6-36 | 125 | 5 | 57 | 57 | 94 | 187 | 187 | 188 | 141 | 141 | 122 |
200-900 | 8-36 | 150 | 6 | 60 | 78 | 105 | 213 | 227 | 222 | 170 | 170 | 146 |
250-900 | 10-36 | 200 | 8 | 70 | 99 | 265 | 292 | 220 | 220 | |||
300-900 | 12-36 | 250 | 10 | 78 | 94 | 323 | 325 | 275 | 265 | |||
350-900 | 14-36 | 300 | 12 | 86 | 103 | 379 | 381 | 325 | 317 | |||
400-900 | 16-36 | 350 | 14 | 89 | 100 | 411 | 416 | 357 | 351 | |||
450-900 | 18-36 | 400 | 16 | 94 | 106 | 465 | 468 | 408 | 403 | |||
500-900 | 20-36 | 450 | 18 | 97 | 111 | 522 | 525 | 459 | 455 | |||
550 | 22 | 500 | 20 | 102 | 119 | 573 | 584 | 508 | 509 | |||
650 | 26 | 600 | 24 | 116 | 140 | 690 | 708 | 614 | 612 | |||

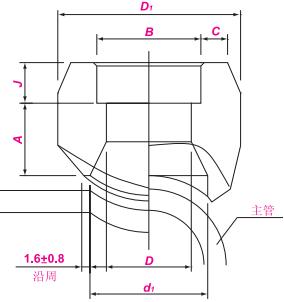

承插焊支管座:
公稱尺寸 | 支管公稱尺寸 | 承插孔深度 | 結構長度 | 本體直徑 | 承插孔壁厚 | 開孔直徑 | ||||||
Nominal Size | Branch Nominal Size | Depth of Socket | Face of Fitting to Crotch | OD of Fitting | Socket Wall Thickness | Cut Hole Dia. | ||||||
DN | NPS | DN | NPS | J min | A | D1 min | C min | d1 nom | ||||
3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | |||||
8-900 | 1/4-36 | 6 | 1/8 | 9.5 | 10 | 27 | 3.18 | 16 | ||||
10-900 | 3/8-36 | 8 | 1/4 | 9.5 | 10 | 27 | 3.78 | 16 | ||||
15-900 | 1/2-36 | 10 | 3/8 | 9.5 | 13 | 30 | 4.01 | 19 | ||||
20-900 | 3/4-36 | 15 | 1/2 | 9.5 | 16 | 24 | 38 | 47 | 4.67 | 5.97 | 24 | 19 |
25-900 | 1-36 | 20 | 3/4 | 12.5 | 16 | 25 | 47 | 53 | 4.9 | 6.96 | 30 | 25 |
32-900 | 11/4-36 | 25 | 1 | 12.5 | 22 | 29 | 56 | 63 | 5.69 | 7.92 | 36 | 33 |
40-900 | 11/2-36 | 32 | 11/4 | 12.5 | 22 | 30 | 66 | 74 | 6.07 | 7.92 | 45 | 38 |
50-900 | 2-36 | 40 | 11/2 | 12.5 | 24 | 32 | 75 | 83 | 6.35 | 8.92 | 51 | 49 |
65-900 | 21/2-36 | 50 | 2 | 16 | 24 | 37 | 90 | 104 | 6.93 | 10.92 | 65 | 59 |
80-900 | 3-36 | 65 | 21/2 | 16 | 25 | 105 | 8.76 | 76 | ||||
螺紋支管座：
主管公稱尺寸 | 支管公稱尺寸 | 長度 | 本體直徑 | 支管端部外徑 | 螺紋長度 | 開孔直徑 | ||||||
DN | NPS | DN | NPS | A | D1 min | D2 min | L2 min | d1 nom | ||||
3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | |||||
8-900 | 1/4-36 | 6 | 1/8 | 19 | 27 | 22 | 6.7 | 16 | ||||
10-900 | 3/8-36 | 8 | 1/4 | 19 | 27 | 22 | 10.2 | 16 | ||||
15-900 | 1/2-36 | 10 | 3/8 | 21 | 30 | 25 | 10.4 | 19 | ||||
20-900 | 3/4-36 | 15 | 1/2 | 25 | 32 | 38 | 45 | 33 | 42 | 13.6 | 24 | 19 |
25-900 | 1-36 | 20 | 3/4 | 27 | 37 | 47 | 52 | 39 | 48 | 13.9 | 30 | 25 |
32-900 | 11/4-36 | 25 | 1 | 33 | 40 | 56 | 63 | 48 | 58 | 17.3 | 36 | 33 |
40-900 | 11/2-36 | 32 | 11/4 | 33 | 41 | 66 | 72 | 58 | 67 | 18 | 45 | 38 |
50-900 | 2-36 | 40 | 11/2 | 35 | 43 | 75 | 83 | 64 | 77 | 18.4 | 51 | 49 |
65-900 | 21/2 -36 | 50 | 2 | 38 | 52 | 90 | 104 | 77 | 93 | 19.2 | 65 | 59 |
80-900 | 3-36 | 65 | 21/2 | 46 | 105 | 94 | 28.9 | 76 | ||||
100-900 | 4-36 | 80 | 3 | 51 | 124 | 114 | 30.5 | 94 | ||||
125-900 | 5-36 | 100 | 4 | 57 | 154 | 140 | 33 | 121 | ||||
?提高安全性:提供加固連接，降低泄漏和故障風險。
?多功能性:適用于多種材料，包括碳鋼、合金和不銹鋼。
?安裝簡便:提供螺紋、插座焊接和對接焊接配置，使安裝靈活。
?耐久性:制造以承受高壓和高溫條件，確保耐用性。
?石油和天然氣：用于高壓管道、煉油廠和加工設施中的分支連接。
?石化和化學處理：在化工廠中創建安全連接至關重要。
?發電廠：用于需要高壓蒸汽管道加固分支連接的發電廠。
?船舶和海上：適用于需要堅固、防漏連接的海洋環境。
上海著誠管件制造有限公司作為一家專業的工程制造服務商，在工業管道領域深耕多年，集加工制造、定制服務與銷售于一體。公司可承接各類工業管道系統裝配、預制管段加工、鋼結構工程、防護圍欄及非標金屬構件定制項目。從材料切割、成型、打磨到焊接組裝，我們提供一站式加工服務，助力客戶縮短供應鏈、降低成本、提升項目執行效率。
質量把控：嚴格實施質量控制體系，從原料采購、加工工藝到產品交付，全流程把控產品的質量。
定制服務：我們始終堅持以項目需求為基礎，為客戶提供彎曲加工、切割成型、表面打磨、坡口處理及專業焊接等加工制造服務。
專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
上海著誠管件制造有限公司致力于為客戶提供從圖紙、加工制造再到成品交付的一站式解決方案，歡迎各類工程項目方、承包商及企業客戶來電來圖咨詢，我們將為您提供專業的技術支持與高效的制造服務，期待成為您值得信賴的合作伙伴。
