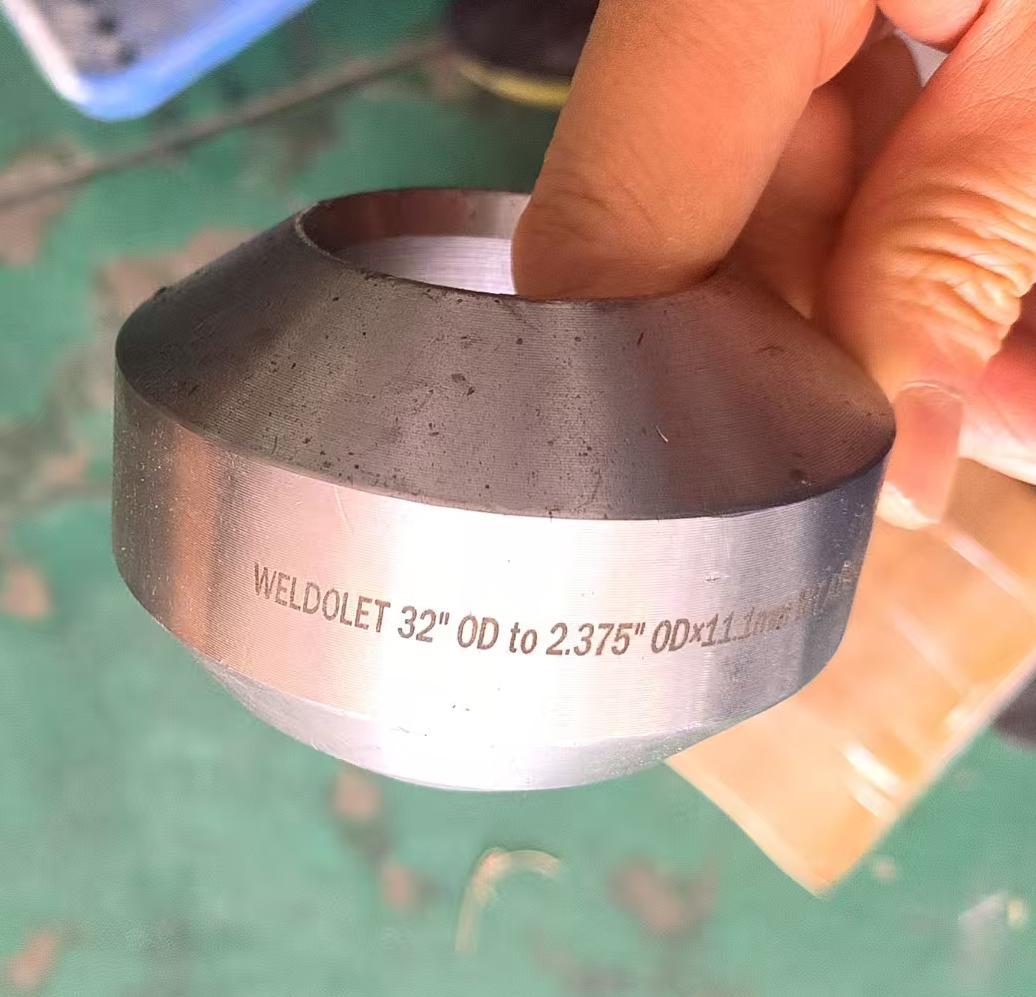

ASTM A105 對焊支管座的訂單

2025.5.14,來自馬來西亞的老客戶向我們發送了一份關于ASTM A105對焊支管座的詢價單，碳鋼對焊支管座是我們的主打產品，因此我們當天向客戶完成報價，客戶于第二天向我們下單。

上海著誠管件制造有限公司是一家專業從事管道及配件生產加工的企業，我們生產的管道及管配件主要應用于化工、石油、天然氣，水利、電力、海洋工程等領域。產品主要包括各種尺寸的無縫管、焊管，對焊管件、高壓鍛制管件及法蘭等。材質包括碳鋼，不銹鋼，合金鋼，低溫鋼，雙相鋼，基合金等。聯系我們

對焊支管座的檢驗

外觀檢查 ：檢查支管座表面是否有裂紋、折疊、重皮、夾雜、腐蝕、凹陷、劃痕等肉眼可見的缺陷。坡口處應光滑，無毛刺。

尺寸檢查：使用測量工具對支管座的各項關鍵尺寸進行測量，包括：

公稱尺寸：如公稱直徑（NPS/DN）、壁厚（Schedule）。

連接尺寸：如主管和支管的坡口尺寸、角度、深度。

幾何尺寸：如中心高、長度、外徑、壁厚偏差等，確保其在標準允許的公差范圍內。

對焊支管座的規格

Size Range	1/8" - 24" / DN6 - DN600
Schedule Chart	STD, XS, SCH 160
Standard	MSS SP-97
Carbon Steel	ASTM A105 / A105N

結構：它通常是一個短管段，一端或兩側帶有坡口，用于與主管線進行對焊連接，另一端則有用于連接分支管的接口（通常也是坡口）。

功能：它允許從主管道引出或連接分支管道，形成“T”形或“Y”形連接。

制造工藝特點：對焊支管座通常是鍛造而成，以確保材料的致密性和強度，能夠承受管道系統內部的壓力和應力。鍛造工藝可以消除鑄造過程中可能出現的缺陷（如氣孔、疏松），并優化材料的晶粒流線。

連接方式：采用對焊連接，意味著支管座的坡口與主管的開孔坡口對齊后，通過焊接形成一個牢固且密封的連接。這種連接方式承壓能力強，密封可靠。

ASTM A105 材質的化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cu	Ni	Cr	Mo	V
ASTM A105	MIN		0.60			0.10
	MAX	0.35	1.05	0.035	0.040	0.35	0.40	0.40	0.30	0.12	0.08

ASTM A105 材質的機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %	HARDNESS
ASTM A105	485 min	250 min	22 min	30 min	197 max

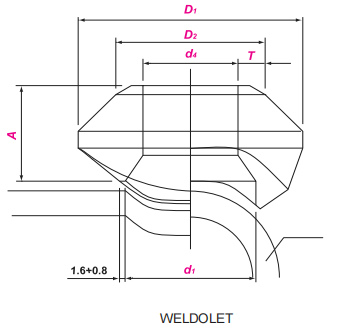

MSS SP-97 對焊支管座的尺寸

Run pipe Nominal Size		Branch Nominal Size		Length			OD of Fitting			Cut hole Dia.
		A			D			d
DN	NPS	DN	NPS	STD	XS	SCH160	STD	XS	SCH	STD	XS	SCH160
8~900	1/4~36	6	1/8	16	16	-	24	24	-	16	16	-
10~900	3/8~36	8	1/4	16	16	-	26	16	-	16	16	-
15~900	1/2~36	10	3/8	19	19	-	30	30	-	19	19	-
20~900	3/4~36	15	1/2	19	19	28	36	36	36	24	24	14
25~900	1~36	20	3/4	22	22	32	43	43	46	30	30	19
32~900	11/4~36	25	1	27	27	38	55	55	51	36	36	25
40~900	11/2~36	32	11/4	32	32	44	66	66	63	45	45	33
50~900	2~36	40	11/2	33	33	51	74	74	71	51	51	38
65~900	21/2~36	50	2	38	38	55	90	90	82	65	65	43
80~900	3~36	65	21/2	41	41	62	104	104	98	76	76	54
90~900	31/2~36	80	3	44	44	73	124	124	122	93	93	73
100~900	4~36	90	31/2	48	48	-	138	138	-	113	113	-
125~900	5~36	100	4	51	51	84	154	154	154	120	120	98
150~900	6~36	125	5	57	57	94	187	187	188	141	141	122
200~900	8~36	150	6	60	78	105	213	227	222	170	170	146
250~900	10~36	200	8	70	99	-	265	292	-	220	220	-
300~900	12~36	250	10	78	94	-	323	325	-	275	265	-
350~900	14~36	300	12	86	103	-	379	381	-	325	317	-
400~900	16~36	350	14	89	10	-	411	416	-	257	361	-
450~900	18~36	400	16	94	106	-	465	468	-	408	403	-
500~900	20~36	450	18	97	111	-	522	525	-	459	455	-
550~900	22~36	500	20	102	119	-	573	584	-	508	509	-
650~900	26~36	600	24	116	140	-	690	708	-	614	612	-

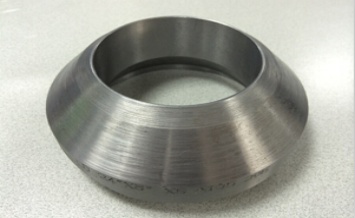

ASTM A105 對焊支管座的優勢

可靠性高：

鍛造工藝確保了產品內部組織的均勻性和致密性，減少了缺陷，從而大大提高了支管座的可靠性和安全性，降低了泄漏和失效的風險。

安裝方便：

對焊連接方式通常需要與主管進行坡口焊接，但其良好的可焊性簡化了現場焊接操作。同時，支管座與主管的連接提供了堅固的分支點。

應用廣泛：

其優異的力學性能和成本效益，使其成為工業領域中最常用的碳鋼鍛制管件之一，應用范圍覆蓋了眾多非極端腐蝕性工況。

易于采購和標準化：

ASTM A105 是國際上通用的標準材料，產品供應充足，易于采購，且符合各種國際管道標準，便于設計和施工的標準化。

維護成本低：

在適用工況下，ASTM A105 對焊支管座具有較長的使用壽命和穩定的性能，從而降低了系統的長期維護成本。

ASTM A105 對焊支管座的應用領域

石油和天然氣工業

化工和石化工業

電力工業

水處理和供水系統

一般工業應用

消防系統
