不銹鋼鍛制管箍

與不銹鋼鍛制管箍相關的國際標準

不銹鋼鍛制管箍作為工業管道核心連接件，需遵循嚴格國際標準保障質量與兼容性，主流標準包括：

ASME B16.11：不銹鋼鍛制管箍最常用標準，明確鍛制管箍的材質要求、尺寸公差、制造工藝及檢驗規范，適用于螺紋、承插等連接形式，是鍛制管件通用標準。

EN 10241：關于鍛制螺紋管件的歐洲標準，詳細規定了其尺寸、公差、標記和測試要求。它的主要目的是確保螺紋管件的互換性和可靠性。

ISO 4144：針對鍛制管螺紋管件，規范管箍的螺紋精度、結構尺寸及性能指標，在歐洲及國際市場廣泛適用。

GB/T 14383：參考國際標準制定，適用于國內工業場景，與 ASME B16.11 等標準兼容，保障國內外項目通用互換。

不銹鋼鍛制管箍的種類

按連接方式，不銹鋼鍛制管箍主要分為兩大品類：

鍛制螺紋管箍：通過內螺紋與管道外螺紋咬合連接，無需焊接，安裝便捷，常見類型有直通螺紋管箍、異徑螺紋管箍（變徑連接）。

鍛制承插管箍：采用承插焊接結構，管道插入管箍承口后焊接固定，密封性能強、承壓能力高，適配高壓、高溫及振動工況，包括直通承插管箍、三通承插管箍等。

螺紋管箍與承插管箍的對比

對比項	螺紋管箍	承插管箍
連接方式	螺紋連接	承插焊接
承壓能力	Class 2000,3000,6000	Class 3000,6000,9000
密封性能	依賴螺紋精度，易受振動影響	焊接密封，穩定可靠
安裝難度	簡單，無需專業焊接	需專業焊接，難度稍高

ASME B16.11 鍛制管箍的尺寸

螺紋管箍

公稱直徑（NPS）：范圍 1/8 英寸至 4 英寸，如 NPS 1/2（對應 DN15）、NPS 2（對應 DN50）。

螺紋規格： NPT、BSPP、BSPT等，螺紋精度符合 ANSI/ASME B1.20.1，確保密封性能。

尺寸參數

公稱尺寸		端面至端面	外徑		螺紋長度
DN	NPS	W	D		L5 min	L2 min
		3000&6000	3000	6000
6	1/8	32	16	22	6.4	6.7
8	1/4	35	19	25	8.1	10.2
10	3/8	38	22	32	9.1	10.4
15	1/2	48	28	38	10.9	13.6
20	3/4	51	35	44	12.7	13.9
25	1	60	44	57	14.7	17.3
32	1¼	67	57	64	17.0	18.0
40	1½	79	64	76	17.8	18.4
50	2	86	76	92	19.0	19.2
65	2½	92	92	108	23.6	28.9
80	3	108	108	127	25.9	30.5
100	4	121	140	159	27.7	33.0

公差范圍

螺紋管件的公差 TOLERANCES  FOR  THRD  FITTINGS

公稱尺寸 Nominal  Size

彎頭 、三通和四通 Elbows,Tees & Crosses

雙螺口管箍 Couplings

單螺口管箍 Half- couplings

中心至端面 Center-to-End

端面至端面 End-to-End

端面至端面 End-to-End

DN

NPS

A    J

W

W/ 2

6~8

1/8~1/4

± 1.0

± 1.0

± 1.0

10~20

3/8~3/4

± 1.5

± 1.5

± 1.5

25~50

1~2

± 2.0

± 2.0

± 2.0

65~100

21/2~4

± 2.5

± 2.5

± 2.5

承插管箍

公稱直徑（NPS）：1/8 英寸至 4 英寸，與螺紋管箍一致。

尺寸參數

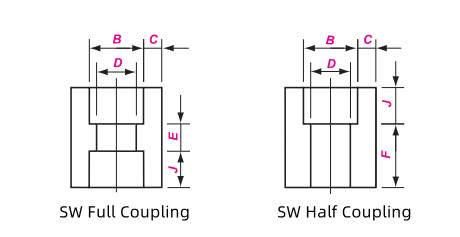

公稱尺寸		承插孔徑	流通孔徑			承插孔壁厚						承插孔深度	長度	長度
DN	NPS	B	D			C						J min	E	F
			3000	6000	9000	3000		6000		9000
						ave	min	ave	min	ave	min
6	1/8	10.9	6.1	3.2	-	3.18	3.18	3.96	3.43	-	-	9.5	6.5	16
8	1/4	14.3	8.5	5.6	-	3.78	3.3	4.6	4.01	-	-	9.5	6.5	16
10	3/8	17.7	11.8	8.4	-	4.01	3.5	5.03	4.37	-	-	9.5	6.5	17.5
15	1/2	21.9	15	11	5.6	4.67	4.09	5.97	5.18	9.53	8.18	9.5	9.5	22.5
20	3/4	27.3	20.2	14.8	10.3	4.90	4.27	6.96	6.04	9.78	8.56	12.5	9.5	24
25	1	34.0	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	12.5	12.5	28.5
32	1 ¼	42.8	34.3	28.7	22	6.07	5.28	7.92	6.93	12.14	10.62	12.5	12.5	30
40	1 ½	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.8	12.70	11.12	12.5	12.5	32
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.5	13.84	12.12	16.0	19.0	41
65	2 ½	73.9	61.2	-	-	8.76	7.62	-	-	-	-	16.0	19.0	42
80	3	89.9	76.4	-	-	9.52	8.3	-	-	-	-	16.0	19.0	44.5
100	4	115.5	100.7	-	-	10.69	9.35	-	-	-	-	19.0	19.0	48

公差范圍

公稱尺寸 Nominal  Size

所有管件 All Fittings

彎頭 、三通 和四通 Elbows, Tees & Crosses

雙承口 管箍 Couplings

單承口 管箍 Half- Couplings

異徑插入件 Reducer Inserts

活接頭 Unions

承插孔徑 Socket Bore Dia.

流通孔徑 Bore Dia. of Fittings

中心至承插 孔底 Center to Bottom of Socket

承插孔底 距離 Laying Lengths

承插孔底 至端面 Laying Lengths

結構 長度 Laying Length

主體 直徑 Shank Dia.

長度 Length

結構長度 Laying Length

DN

NPS

B

D

A    H

E

F

A

SD

SL

E

6~8

1/8~1/4

+0.4 0

+1.5 0

± 1.0

± 1.5

± 1.0

+1.5 0

± 0.25

0 -1.5

± 1.5

10~20

3/8~3/4

+0.4 0

+1.5 0

± 1.5

± 3.0

± 1.5

+1.5 0

± 0.25

0 -1.5

± 3.0

25~40

1~11/2

+0.4 0

+1.5 0

± 2.0

± 4.0

± 2.0

+2.0 0

± 0.25

0 -2.0

± 4.0

50

2

+0.5 0

+1.5 0

± 2.0

± 4.0

± 2.0

+2.0 0

± 0.5

0 -2.0

± 4.0

65~80

21/2~3

+0.5 0

+3.0 0

± 2.5

± 5.0

± 2.5

+2.5 0

± 0.5

0 -2.5

± 5.0

100

4

+0.5 0

+3.0 0

± 2.5

± 5.0

± 2.5

+2.5 0

± 0.7

0 -2.5

-

不銹鋼鍛制管箍的常見材質

奧體式不銹鋼

代表材質：ASTM A182 F304/F316

化學成分：F304 含 Cr 18%-20%、Ni 8%-11%；F316 額外添加 2%-3% Mo，提升耐腐蝕性。

性能：韌性高、焊接性好，耐常溫下有機酸、鹽水腐蝕，F(xiàn)316 耐海水、化工介質能力更優，適用于食品、醫藥、海洋工程。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo
ASTM A182 F304	MIN						8.00	18.00
	MAX	0.080	2.00	0.045	0.030	1.00	11.00	20.00	0.10
ASTM A312 TP316	MIN						10.00	16.00	2.00
	MAX	0.080	2.00	0.045	0.030	1.00	14.00	18.00	3.00

機械性能

MATERIAL	ASTM A182 F304	ASTM A182 F316
T.S (MPA)	515 min	515 min
Y.S (MPA)	205 min	205 min
EL %	30 min	30 min
R/A %	50 min	50 min

雙相不銹鋼

代表材質：ASTM A182 F51/F53。

化學成分：含 Cr 22%-25%、Ni 5%-7%、Mo 3%-4%，并添加 N 元素。

性能：兼具奧氏體韌性與鐵素體強度，抗拉強度≥620MPa，耐點蝕、應力腐蝕能力強，適配化工、石油開采等強腐蝕工況。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N	Cu
ASTM A182 F51	MIN						4.50	21.00	2.50	0.08
	MAX	0.03	2.00	0.030	0.020	1.00	6.50	23.00	3.50	0.20
ASTM A182 F53	MIN						6.00	24.00	3.00	0.24
	MAX	0.03	1.20	0.035	0.020	0.80	8.00	26.00	5.00	0.32	0.50

機械性能

MATERIAL	ASTM A182 F51	ASTM A182 F53
T.S (MPA)	620 min	800 min
Y.S (MPA)	450 min	550 min
EL %	25 min	25 min
R/A %	45 min	15 min
HARDNESS		310 max

不銹鋼鍛制管箍的優點

耐腐蝕強：不銹鋼鍛制管箍抵御酸堿、鹽水等介質侵蝕，使用壽命是碳鋼的 3-5 倍。

強度高：鍛制工藝提升材質致密性，抗拉、抗壓性能優異，可適用于高溫高壓管道系統。

安裝靈活：鍛制螺紋管箍無需焊接，承插管箍密封性能好，適配不同安裝場景，降低施工難度。

通用性好：不銹鋼鍛制管箍符合國際標準，與全球同規格管道、管件兼容，減少采購與更換成本。

環保耐用：不銹鋼材質不易產生銹蝕污染，可回收利用，契合工業綠色發展需求。

如何檢驗不銹鋼鍛制管箍

尺寸檢驗：用卡尺、千分尺測量不銹鋼鍛制管箍的外徑、內徑、壁厚、長度等參數，偏差需符合 ASME B16.11 標準；螺紋管箍需用螺紋量規檢測螺紋精度。

表面檢驗：目視或滲透檢測（PT），表面需無裂紋、凹陷、毛刺，粗糙度≤Ra 6.3μm，確保無雜質殘留。

光譜檢驗：用直讀光譜儀檢測材質化學成分，如 304 需確保 Cr≥18%、Ni≥8%，避免材質混料。

力學性能檢驗：抽樣進行抗拉強度、硬度測試（如 304 硬度≤HB 201），保障使用強度。

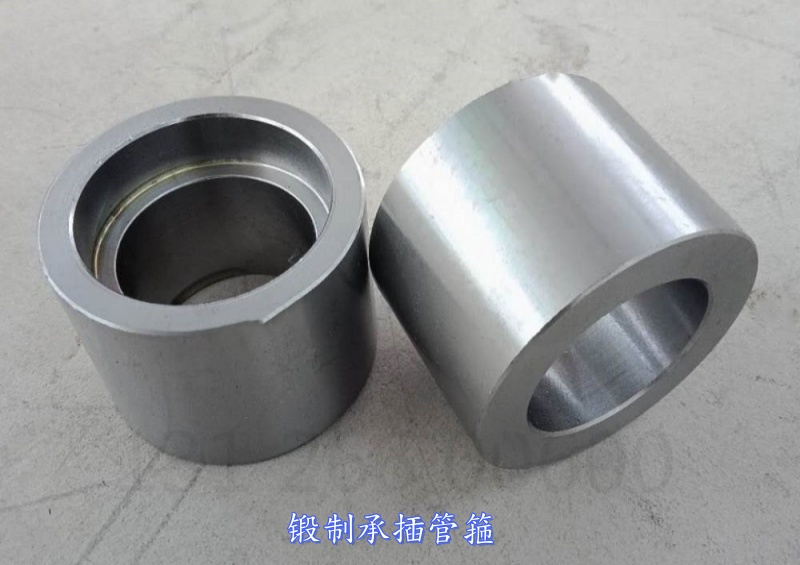

承插管箍尺寸檢測

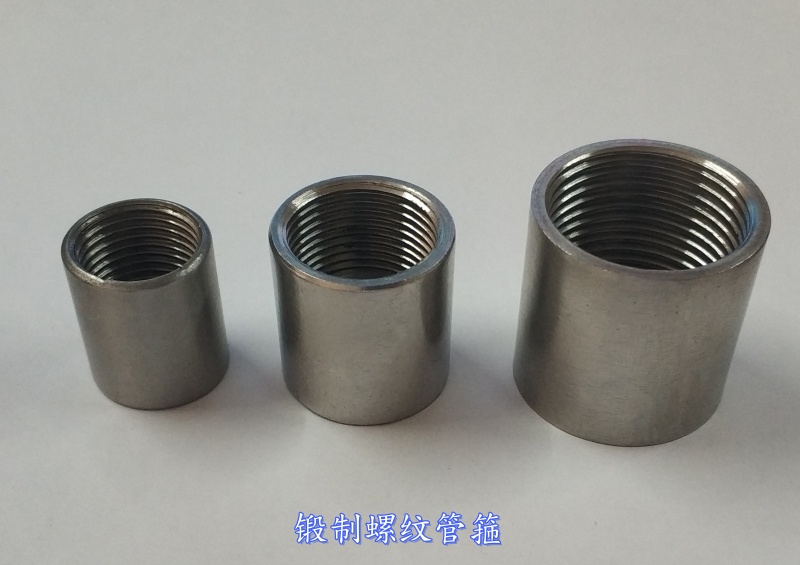

螺紋管箍尺寸檢測

選擇我們

嚴格質控：從原料采購到產品交付，全流程把控不銹鋼鍛制管件質量，每批產品多輪檢測，確保符合國際標準。

定制服務：可根據客戶需求，定制特殊尺寸、壓力等級、材料的不銹鋼鍛制管件。

快速交付：常見規格不銹鋼鍛制管件庫存充足，保障訂單準時交付，滿足緊急需求。

專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
