ASTM A182 雙相不銹鋼法蘭

ASTM A182 標(biāo)準(zhǔn)介紹

ASTM A182 是美國(guó)材料與試驗(yàn)協(xié)會(huì)（ASTM）針對(duì)高溫高壓用鍛造 / 軋制合金及不銹鋼管件制定的權(quán)威標(biāo)準(zhǔn)，現(xiàn)行有效版本為 ASTM A182/A182M-24。該標(biāo)準(zhǔn)不僅規(guī)范產(chǎn)品形態(tài)，包含法蘭、鍛制管件、閥門及部件，更從材料本質(zhì)與工藝全流程建立嚴(yán)格管控體系：

材料分類：ASTM A182 雙相不銹鋼法蘭按照標(biāo)準(zhǔn)要求，從化學(xué)成分與性能將材料劃分為多個(gè) “等級(jí)”（Grade），如F51、F53、F55、F60 等，每個(gè)等級(jí)均明確規(guī)定化學(xué)成分含量和允許偏差；

力學(xué)性能：標(biāo)準(zhǔn)針對(duì)不同材料性能規(guī)定拉伸性能（抗拉強(qiáng)度、屈服強(qiáng)度、伸長(zhǎng)率）、沖擊韌性及硬度限值；

檢驗(yàn)與認(rèn)證：標(biāo)準(zhǔn)規(guī)定了化學(xué)成分分析、力學(xué)性能試驗(yàn)的方法與要求，要求產(chǎn)品需標(biāo)注標(biāo)準(zhǔn)號(hào)、材質(zhì)等級(jí)、公稱尺寸、壓力等級(jí)及制造商標(biāo)識(shí)，確?？勺匪菪?。

什么是雙相不銹鋼法蘭

ASTM A182 雙相不銹鋼法蘭是采用雙相不銹鋼材質(zhì)（鐵素體 + 奧氏體兩相組織，兩相比例通?？刂圃?40-60%） 經(jīng)鍛造、機(jī)加工等工藝流程制成的用于工業(yè)管道連接的配件。其核心優(yōu)既包含了鐵素體相的高強(qiáng)度與優(yōu)異的抗氯化物應(yīng)力腐蝕性能，同時(shí)兼具了奧氏體不銹鋼良好的韌性與可焊性；化學(xué)元成分的Cr、Mo、N 等合金元素的協(xié)同作用，大幅度提升了材料的抗腐蝕性能，從而降低管道系統(tǒng)整體重量與成本。

類型	對(duì)焊法蘭、平焊法蘭、承插法蘭、螺紋法蘭、松套法蘭、盲板
密封面	凸面(RF), 平面(FF), 環(huán)連接面（RTJ)
尺寸范圍	1/2" - 60" / DN15 - DN1500
標(biāo)準(zhǔn)	ASME B16.5 ASME B16.47 A/B
雙相不銹鋼	ASTM A182 F51, F53, F55，F(xiàn)60等

ASTM A182 雙相不銹鋼法蘭的材質(zhì)分析

ASTM A182 F51（UNS S31803）

工業(yè)領(lǐng)域應(yīng)用最廣泛的雙相不銹鋼鋼等級(jí)，能耐受中性鹽霧、弱酸性溶液；焊接性能良好；成本僅為 F53 的 70-80%，適用于中等腐蝕工況，如海水淡化預(yù)處理管道法蘭、化工儲(chǔ)罐進(jìn)料口法蘭、市政污水處理設(shè)備連接法蘭。

化學(xué)成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N
ASTM A182 F51	MIN						4.50	21.00	2.50	0.08
	MAX	0.03	2.00	0.030	0.020	1.00	6.50	23.00	3.50	0.20

機(jī)械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F51	620 min	450 min	25 min	45 min

F53（UNS S32750）

高合金含量雙相鋼，抗氯化物腐蝕能力顯著優(yōu)于 F51，能耐受 10% NaCl 溶液、含 H?S 的油氣介質(zhì)；添加高含量 Mo 元素，能有效抑制 “點(diǎn)蝕 - 縫隙腐蝕”；適用于強(qiáng)腐蝕、高溫高壓工況，如油氣開采井口法蘭（含硫原油輸送）、高濃度酸洗液（硫酸濃度≤20%）管道法蘭、核電常規(guī)島循環(huán)水管道法蘭。

化學(xué)成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N	Cu
ASTM A182 F53	MIN						6.00	24.00	3.00	0.24
	MAX	0.03	1.20	0.035	0.020	0.80	8.00	26.00	5.00	0.32	0.50

機(jī)械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %	HARDNESS
ASTM A182 F53	800 min	550 min	25 min	15 min	310 max

F55（UNS S32760）

ASTM A182 雙相不銹鋼法蘭的高端材質(zhì)等級(jí)，通過(guò)添加 W 元素（0.5-1.0%），進(jìn)一步提升抗點(diǎn)蝕、縫隙腐蝕性能，同時(shí) W 能細(xì)化晶粒，增強(qiáng)低溫韌性；Cu 元素的加入可提升抗硫酸腐蝕能力。

化學(xué)成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N	Cu	W
ASTM A182 F55	MIN						6.00	24.00	3.00	0.20	0.50	0.50
	MAX	0.03	1.00	0.030	0.010	1.00	8.00	26.00	4.00	0.30	1.00	1.00

機(jī)械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F55	750-895	550min	25min	45min

F60（UNS S32205）

氮含量高于 F51（0.14-0.20% vs 0.08-0.20%），N 作為 “間隙強(qiáng)化元素”，能在不降低韌性的前提下提升強(qiáng)度與抗腐蝕性能；焊接性能優(yōu)異，焊接后無(wú)需進(jìn)行 “穩(wěn)定化退火” 即可保持兩相平衡，減少后續(xù)加工成本。

化學(xué)成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N
ASTM A182 F60	MIN						4.50	22.00	3.00	0.14
	MAX	0.03	2.00	0.030	0.020	1.00	6.50	23.00	3.50	0.20

機(jī)械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F60	655min	450min	25min	45min

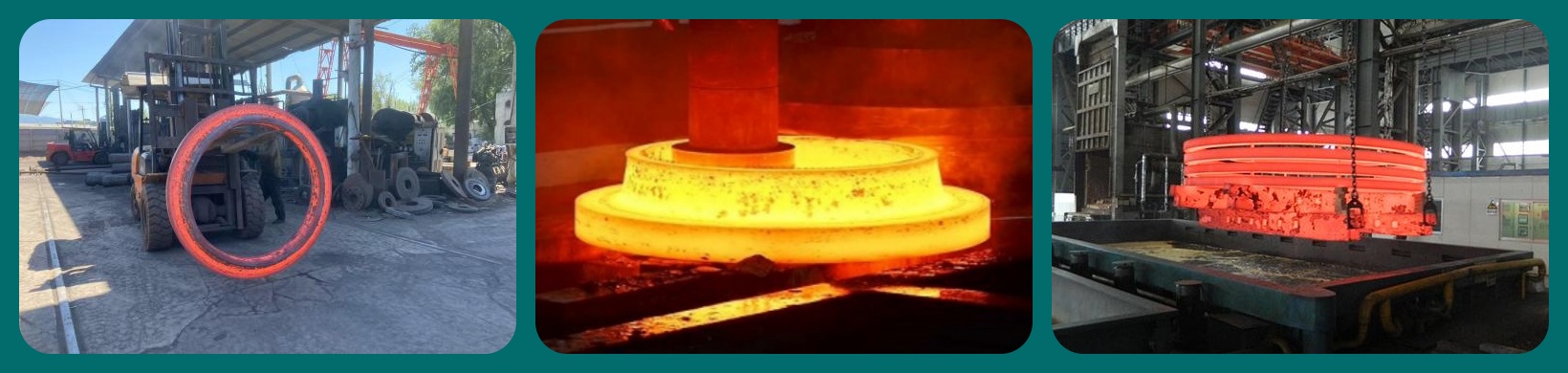

ASTM A182 雙相不銹鋼法蘭熱處理方式

根據(jù) ASTM A182 雙相不銹鋼法蘭的標(biāo)準(zhǔn)組織特性，在適當(dāng)?shù)臏囟认逻M(jìn)行固溶退火，然后立即進(jìn)行淬火，可以達(dá)到奧氏體-鐵素體相平衡。盡可能縮短離開爐子和水淬之間的時(shí)間，這是為了盡量減少法蘭的熱損失。

固溶退火：通過(guò)高溫加熱使合金元素（Cr、Mo、N 等）充分溶解到基體中，形成均勻的鐵素體 - 奧氏體雙相組織，同時(shí)消除鍛造過(guò)程中產(chǎn)生的內(nèi)應(yīng)力，抑制脆硬相（如 σ 相、χ 相）析出 ——σ 相是一種脆硬的金屬間化合物（主要由 Cr、Mo 組成），若在 600-900℃ 溫度區(qū)間停留時(shí)間過(guò)長(zhǎng)，會(huì)導(dǎo)致材料韌性急劇下降（沖擊功可能降至 10J 以下），且抗腐蝕性能惡化。

加熱溫度：F51/F60 推薦 1020-1080℃，F(xiàn)53/F55 推薦 1050-1100℃（F53/F55 因 Mo、Cr 含量更高，需更高溫度確保合金元素充分溶解）；加熱速率需控制在 50-100℃/h（避免溫差過(guò)大導(dǎo)致鍛件開裂），且需在 800℃ 以上階段勻速升溫。

保溫時(shí)間：需根據(jù)法蘭壁厚（t）確定，公式為 “保溫時(shí)間 = 1h + (t-25mm)×0.2h/25mm”，例如壁厚 50mm 的法蘭，保溫時(shí)間為 1h + (50-25)×0.2h/25mm = 1.2h；最小保溫時(shí)間不低于 30min（針對(duì)壁厚≤10mm 的小規(guī)格法蘭），且需確保鍛件內(nèi)外溫度均勻（通過(guò)熱電偶實(shí)時(shí)監(jiān)測(cè)）。

冷卻方式：必須采用水淬（Water Quenching），冷卻速率≥50℃/min（從固溶溫度冷卻至 400℃ 區(qū)間），具體操作要求為：鍛件出爐后立即浸入流動(dòng)水中（水溫≤30℃，水量≥鍛件體積的 5 倍），且需不斷翻動(dòng)鍛件，避免局部冷卻不均；對(duì)于壁厚≥100mm 的大型法蘭，可采用 “水霧冷卻 + 噴水冷卻” 組合方式，確保心部冷卻速率達(dá)標(biāo)；禁止空冷或緩冷（會(huì)導(dǎo)致 σ 相析出）。

檢驗(yàn)要求：固溶退火后需檢測(cè)金相組織（兩相比例 40-60%，無(wú)明顯 σ 相）、硬度（需符合對(duì)應(yīng)材質(zhì)等級(jí)的硬度限值，如 F53≤310HB）及拉伸性能（屈服強(qiáng)度、抗拉強(qiáng)度需滿足標(biāo)準(zhǔn)要求）。

Grade	Heat Treat Type	Austenitizing/Solutioning Temperature,Minimum                or Range,°F[C]	Cooling Media	Cooling Media Below                ℉[℃]
F51	solution treat and quench	1870 [1020]	liquid	500 [260]
F53	solution treat and quench	1880  [1025]	liquid	500 [260]
F55	solution treat and quench	2010-2085 [1100-1140]	liquid	500 [260]
F60	solution treat and quench	1870  [1020]	liquid	500 [260]

溫度-壓力等級(jí)參數(shù)

下表列出了這些材料的壓力溫度額定值。表中的值表示溫度（華氏度）下的允許工作表壓（單位為psi）。對(duì)于中等溫度，允許線性插值。重要提示：由于雙相不銹鋼在中等高溫下使用后可能會(huì)脆化，因此不允許在600°F[315°C]以上使用。

Temp. °F	Working Pressure by Classes, psi
	150#	300#	400#	600#	900#	1500#	2500#
-20~100	290	750	1000	1500	2250	3750	6250
200	260	745	990	1490	2230	3720	6200
300	230	665	890	1335	2000	3335	5560
400	200	615	820	1230	1845	3070	5120
500	170	580	775	1160	1740	2905	4840
600	140	555	740	1115	1670	2785	4640

ASTM A182 與 ASTM A312 材料的區(qū)別

ASTM A182 與 ASTM A312 雖同屬不銹鋼材料標(biāo)準(zhǔn)，但在產(chǎn)品定位、工藝要求、性能側(cè)重等方面存在本質(zhì)差異，具體區(qū)別如下：

產(chǎn)品形態(tài)與用途

ASTM A182 以鍛造工藝為主，涵蓋法蘭、鍛制彎頭、鍛制三通、閥門閥體及閥芯等，其核心用途是實(shí)現(xiàn)管道連接與系統(tǒng)控制，需承受法蘭連接時(shí)的螺栓預(yù)緊力及管道系統(tǒng)壓力，且產(chǎn)品多為非連續(xù)性部件，需與管道、閥門等其他設(shè)備配套使用；

ASTM A312 則以無(wú)縫及焊接鋼管為核心產(chǎn)品，形態(tài)為長(zhǎng)條形中空管材，主要用于流體或氣體的輸送，作為介質(zhì)傳輸?shù)耐ǖ溃a(chǎn)品屬于連續(xù)性部件，可根據(jù)需求按長(zhǎng)度定制（如單根 6m、12m），需通過(guò)法蘭、焊接等方式與其他部件連接。

材料加工工藝

ASTM A182 采用鍛造工藝，包括自由鍛與模鍛，通過(guò)對(duì)金屬坯料施加壓力使其產(chǎn)生塑性變形；

ASTM A312 中，無(wú)縫鋼管采用熱軋或冷拔工藝，焊接鋼管則采用電阻焊或埋弧焊等焊接工藝，將不銹鋼帶卷制成管狀后焊接，且焊縫需進(jìn)行無(wú)損檢測(cè)。加工完成后還需經(jīng)過(guò)定徑、矯直處理，確保管徑公差與直線度符合要求。

規(guī)格與尺寸指標(biāo)

ASTM A182 產(chǎn)品規(guī)格按 “公稱直徑（DN）+ 壓力等級(jí)（PN）” 標(biāo)注，尺寸指標(biāo)包括法蘭外徑、螺栓孔中心圓直徑、密封面尺寸（如突面法蘭密封面高度為 2mm 或 3mm）、法蘭厚度（如 DN100 PN16 法蘭厚度≥20mm），且需符合 ASME B16.5 規(guī)定的尺寸公差，例如螺栓孔直徑公差為 ±0.5mm；

ASTM A312 產(chǎn)品規(guī)格按 “外徑（OD）+ 壁厚（SCH）” 標(biāo)注，尺寸指標(biāo)包括外徑（如 108mm、219mm）、壁厚（如 SCH40 對(duì)應(yīng)壁厚 4.0mm、SCH80 對(duì)應(yīng)更高壁厚）、長(zhǎng)度公差（定尺長(zhǎng)度公差 ±50mm），需符合 ASTM A999 規(guī)定的尺寸精度要求，如外徑公差為 ±0.3mm。

應(yīng)用范圍

ASTM A182 雙相不銹鋼法蘭憑借不同材質(zhì)的性能差異，可適配多行業(yè)嚴(yán)苛工況，具體應(yīng)用場(chǎng)景及材質(zhì)選型建議如下：

石油化工行業(yè)

海水淡化行業(yè)

核電行業(yè)

食品醫(yī)藥行業(yè)

新能源行業(yè)

選擇我們

嚴(yán)格質(zhì)控：從原料采購(gòu)到產(chǎn)品交付，全流程把控雙相不銹鋼法蘭質(zhì)量，每批產(chǎn)品多輪檢測(cè)，確保符合國(guó)際標(biāo)準(zhǔn)。

定制服務(wù)：可根據(jù)客戶需求，定制特殊尺寸、壓力等級(jí)、材料的不銹鋼鍛制法蘭。

快速交付：常見規(guī)格不銹鋼鍛制法蘭庫(kù)存充足，保障訂單準(zhǔn)時(shí)交付，滿足緊急需求。

專業(yè)售后：經(jīng)驗(yàn)豐富的業(yè)務(wù)團(tuán)隊(duì)，為客戶提供專業(yè)的技術(shù)支持及問(wèn)題解決方案。

聯(lián)系我們

若您需要采購(gòu)不銹鋼鍛制法蘭，歡迎聯(lián)系我們，我們將為您提供優(yōu)質(zhì)產(chǎn)品與專業(yè)服務(wù)。

郵箱：[email protected]

電話：18625862121

官網(wǎng)：http://www.jjcclz.cn/
