ASME B16.5 不銹鋼法蘭

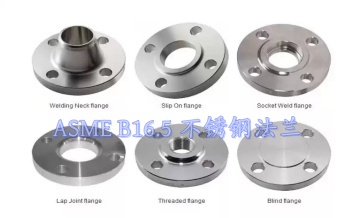

ASME B16.5 不銹鋼法蘭介紹

ASME B16.5 是由美國機械工程師協會（ASME）制定的管道法蘭和法蘭管件標準，在全球工業領域具有極高的認可度和廣泛的應用。該標準對法蘭的尺寸、壓力等級、材料要求、連接方式、密封性能等方面都做出了嚴格且詳細的規定，確保法蘭在不同工況下都能穩定、安全地運行。

從壓力等級來看，ASME B16.5 不銹鋼法蘭標準覆蓋了從 Class 150到Class 2500多個等級，可滿足低壓、中壓、高壓等不同壓力環境的使用需求。在尺寸范圍上，標準包含了從 1/2 英寸（DN15）到 24 英寸（DN600）的法蘭規格，適配多種管道尺寸，為工業管道系統的設計和安裝提供了統一的標準依據，有效降低了因標準不統一而導致的安全隱患和工程成本。

規格范圍

類型	對焊法蘭、平焊法蘭、承插法蘭、螺紋法蘭、松套法蘭、盲板
密封面	凸面(RF), 平面(FF), 環連接面（RTJ)
尺寸范圍	1/2" - 60" / DN15 - DN1500
標準	ASME B16.5
不銹鋼	ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L
雙相不銹鋼	ASTM A182 F51, F53, F44

ASME B16.5 不銹鋼法蘭的尺寸參數嚴格遵循標準規定，主要包括以下關鍵部分：

公稱直徑（DN）：范圍從 DN15（1/2 英寸）到 DN600（24 英寸），代表法蘭適配管道的公稱尺寸。

公稱壓力（Class）：涵蓋 Class 150、300、600、900、1500、2500 等多個等級，不同壓力等級對應不同的法蘭厚度、螺栓數量和尺寸。

法蘭外徑：根據公稱直徑和壓力等級的不同而有所差異，例如 DN50（2 英寸）、Class 150 的對焊法蘭外徑為 152mm，而 DN50、Class 300 的對焊法蘭外徑為 165mm。

法蘭厚度：壓力等級越高，法蘭厚度越大，以保證足夠的強度承受壓力。如 DN100（4 英寸）、Class 150 的對焊法蘭厚度為 19mm，Class 300 的則為 27mm。

螺栓孔數量與直徑：螺栓孔數量通常為 4、8、12 等偶數，直徑根據壓力等級和公稱直徑確定，確保螺栓連接的強度和密封性。以 DN150（6 英寸）、Class 150 的對焊法蘭為例，螺栓孔數量為 8 個，直徑為 18mm。

頸部尺寸：包括頸部外徑、頸部厚度等參數，頸部的設計增強了法蘭與管道焊接后的整體強度，如 DN200（8 英寸）、Class 300 的對焊法蘭頸部外徑為 219mm，頸部厚度為 22mm。

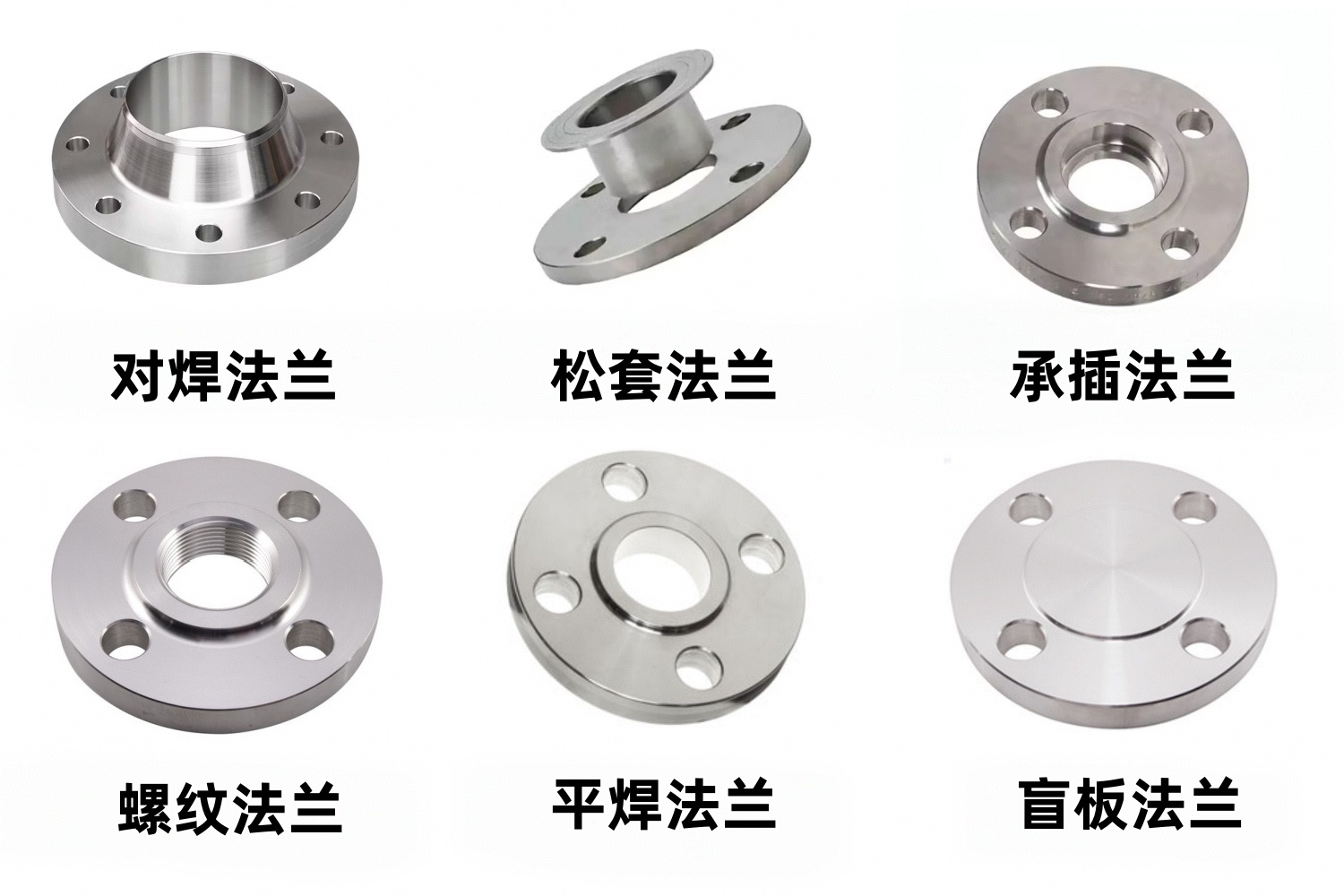

ASME B16.5 不銹鋼法蘭主要類型和尺寸參數

ASME B16.5 不銹鋼法蘭依據連接方式、結構特性及適用工作環境，可分為對焊法蘭、平焊法蘭、承插法蘭、螺紋法蘭、松套法蘭和盲板法蘭六大核心類型，各類別功能定位明確，適配不同工業管道需求。

對焊法蘭：對焊法蘭的頸部較長，采用焊接方式與管道連接，焊接強度高，密封性好，能承受較高的壓力和溫度，適用于高壓、高溫及重要的管道系統。

Class150 對焊法蘭尺寸參數

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	88.90	15.70	11.20	47.80	21.30	30.20	35.00	4	15.70	60.45	0.48
3/4	26.70	98.60	20.80	12.70	52.30	26.70	38.10	42.90	4	15.70	69.85	0.71
1	33.40	108.0	26.70	14.20	55.60	33.50	49.30	50.80	4	15.70	79.25	1.01
11/4	42.20	117.3	35.10	15.70	57.15	42.20	58.70	63.50	4	15.70	88.90	1.33
11/2	48.30	127.0	40.90	17.50	62.00	48.30	65.00	73.15	4	15.70	98.60	1.72
2	60.30	152.4	52.60	19.10	63.50	60.45	77.70	91.90	4	19.10	120.7	2.58
21/2	73.00	177.8	62.70	22.40	69.85	73. 15	90.4	104.6	4	19.10	139.7	4.11
3	88.90	190.5	78.00	23.90	69.85	88.90	108.0	127.0	4	19.10	152.4	4.92
31/2	101.6	215.9	90.20	23.90	71.40	101.6	122.2	139.7	8	19.10	177.8	6.08
4	114.3	228.6	102.40	23.90	76.20	114.3	134.9	157.2	8	19.10	190.5	6.84
5	141.3	254.0	128.3	23.90	88.90	141.2	163.6	185.7	8	22.40	215.9	8.56
6	168.3	279.4	154.2	25.40	88.90	168.4	192.0	215.9	8	22.40	241.3	10.6
8	219.1	342.9	202.7	28.40	101.6	219.2	246.1	269.7	8	22.40	298.5	17.6
10	273.0	406.4	254.5	30.20	101.6	273.0	304.8	323.8	12	25.40	362.0	24.0
12	323.8	482.6	304.8	31.75	114.3	323.8	365.3	381.0	12	25.40	431.8	36.5
14	355.6	533.4	To be specified by the Purchaser	35.10	127.0	355.6	400.1	412.7	12	28.40	476.3	48.4
16	406.4	596.9		36.60	127.0	406.4	475.2	469.9	16	28.40	539.8	60.6
18	457.2	635.0		39.60	139.7	457.2	505.0	533.4	16	31.75	577.9	68.3
20	508.0	698.5		42.90	144.5	508.0	558.8	584.2	20	31.75	635.0	84.5
24	609.6	812.8		47.80	152.4	609.6	663.4	692.1	20	35.10	749.3	115

平焊法蘭：平焊法蘭結構簡單，制作成本低，安裝時只需將法蘭與管道進行角焊即可，適用于低壓、常溫的管道系統。

Class 300 ASME B16.5 平焊法蘭尺寸參數

Nominal Pipe Size		A	B	C	D	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	95.2	22.4	14.2	22.4	38.1	35.1	4	15.7	66.55	0.64
3/4	26.7		27.7	15.7	25.4	47.7	42.9	4	19.1	82.5	1. 12
1	33.4	123.9	34.5	17.5	26.9	53.8	50.8	4	19.1	88.9	1.36
11/4	42.2	133.3	43.2	19	26.9	63.5	63.5	4	19.1	98.6	1.68
11/2	48.3	155.4	49.5	20.6	30.2	69.85	73.15	4	22.4	4.500 114.3	2.49
2	60.3	165.1	62	22.3	33.2	84	91.9	8	19.1	127	2.87
21/2	73	190.5	74.7	25.4	38.1	100	104.6	8	22.4	149.4	4.32
3	88.9	209.5	90.7	28.4	42.9	117.3	127	8	22.4	168.1	5.85
31/2	101.6	228.6	103.4	30.2	44.4	133.3	139.7	8	22.4	184.2	7.34
4	114.3	254	116.1	31.7	47.7	146	157.2	8	22.4	200.1	9.61
5	141.3	279.4	143.8	35	50.8	177.8	185.7	8	22.4	234.9	12.3
6	168.3	317.5	170.7	36.5	52.3	206.2	215.9	12	22.4	269.7	15.6
8	219. 1	381	221.5	41.1	61.9	260.3	269.7	12	25.4	330.2	24.2
10	273	444.5	276.3	47.7	66.55	320.5	323.9	16	28.4	387.3	34.1
12	323.8	520.7	327.1	50.8	73.15	374.6	381	16	31.7	450.8	49.8
14	355.6	584.2	359.1	53.8	76.2	425.4	412.8	20	31.7	514.4	69.9
16	406.4	647.7	410.5	57.15	82.5	482.6	469.9	20	35	571.5	88.1
18	457.2	711.2	461.8	60.45	88.9	533.4	533.4	24	35	628.7	109
20	508	774.7	513.1	63.5	95.2	587.2	584.2	24	35	685.8	134
24	609.6	914.4	616	69.85	106.4	701.5	692.2	24	41	812.8	201

承插法蘭：承插法蘭尺寸從1/2英寸到3英寸，其通過將管道插入法蘭的承口內進行密封和連接，密封性能較好，安裝方便，適用于低壓、小口徑的管道系統。

Class 150 不銹鋼承插法蘭尺寸參數

Nominal Pipe Size		A	B	C	D	E	K	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	88.90	15.70	11.20	15.70	22.40	9.60	30.20	35.10	4	15.70	60.45	0.42
3/4	26.70	98.60	20.80	12.70	15.70	27.70	11.10	38.10	42.90	4	15.70	69.85	0.59
1	33.40	108.0	26.70	14.20	17.50	34.50	12.70	49.30	50.80	4	15.70	79.25	0.81
11/4	42.20	117.3	35.10	15.70	20.60	43.20	14.20	58.70	63.50	4	15.70	88.90	1.07
11/2	48.30	127.0	40.90	17.50	22.30	49.50	15.70	65.00	73.15	4	15.70	98.60	1.36
2	60.30	152.4	52.60	19.10	25.40	62.00	17.50	77.70	91.90	4	19.10	120.7	2.10
21/2	73.00	177.8	62.70	22.40	28.40	74.70	19.00	90.40	104.60	4	19.10	139.7	3.33
3	88.90	190.5	78.00	23.90	30.20	90.70	20.60	108.00	127.00	4	19.10	152.4	3.90

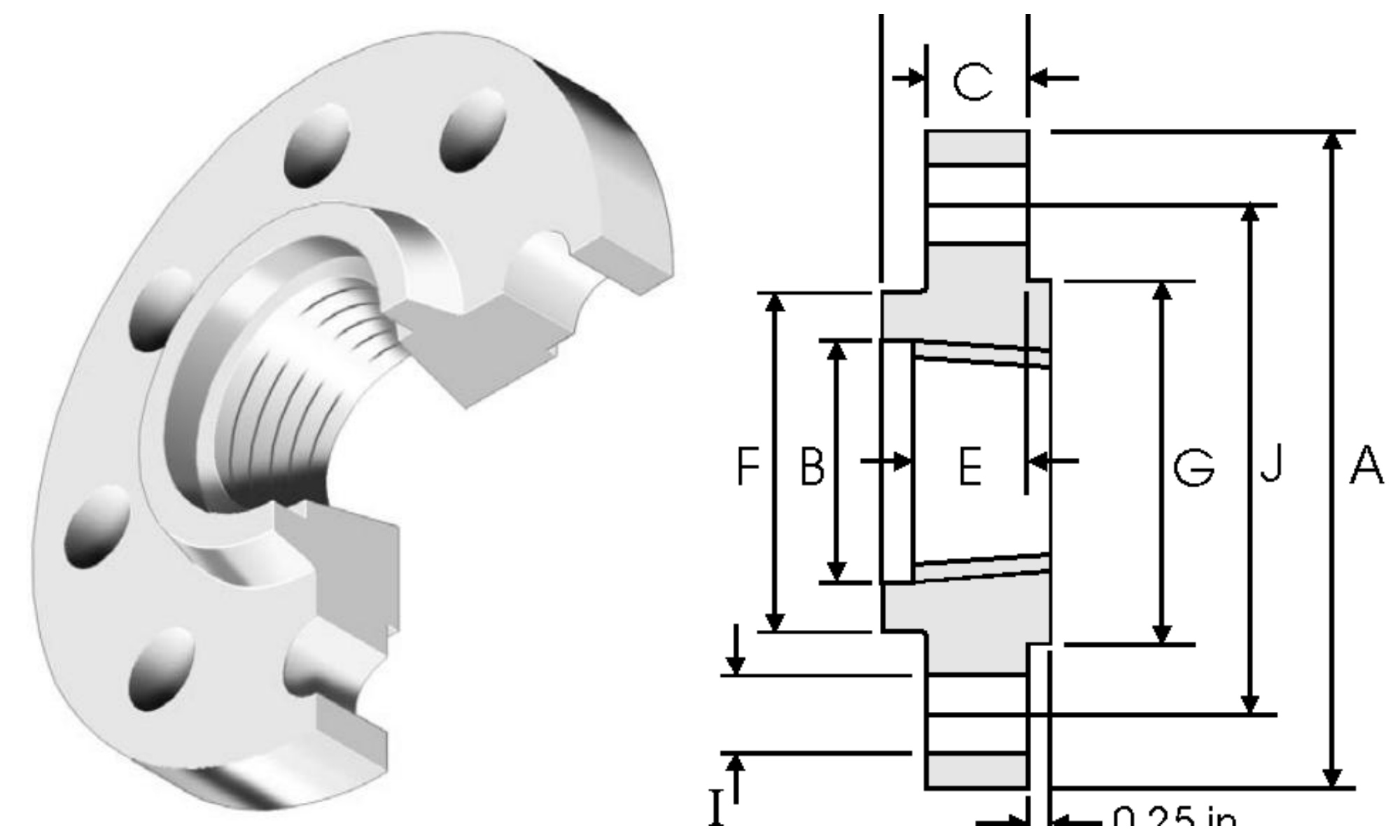

螺紋法蘭：螺紋法蘭采用螺紋連接方式與管道連接，無需焊接，安裝和拆卸便捷，適用于不允許焊接或需要頻繁拆卸的管道系統。

Class 600 螺紋法蘭尺寸參數

Nominal Pipe Size		A	B	C	D	E	F	G	H	I	J	Weight
inch	mm	mm	mm	mm	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	95.20	23.60	14.20	22.40	15.70	38.10	35. 10	4	15.70	66.55	0.74
3/4	26.70	117.3	29.00	15.70	25.40	15.70	47.80	42.90	4	19. 10	82.60	1.27
1	33.40	124.0	35.80	17.50	26.90	17.50	53.80	50.80	4	19. 10	88.9	1.52
11/4	42.20	133.4	44.50	20.60	28.40	20.60	63.50	63.50	4	19. 10	98.60	2.03
11/2	48.30	155.4	50.50	22.40	31.75	22.40	69.85	73. 15	4	22.40	114.3	2.96
2	60.30	165.1	63.50	25.40	36.60	28.40	84.10	91.90	8	19. 10	127.0	3.62
21/2	73.00	190.5	76.20	28.40	41.10	31.75	400. 1	104.6	8	22.40	149.4	5.28
3	88.90	209.6	92.20	31.75	46.00	35. 10	117.3	127.0	8	22.40	168.1	7.00
31/2	101.6	228.6	104.9	35.10	49.30	39.60	133.4	139.7	8	25.40	184.2	8.84
4	114.3	273.1	117.6	38.10	53.80	41. 10	152.4	157.2	8	25.40	215.9	14.5
5	141.3	330.2	144.5	44.50	60.45	47.80	189.0	185.7	8	28.40	266.7	24.4
6	168.3	355.6	171.5	47.80	66.55	50.80	222.3	215.9	12	28.40	292.1	28.7
8	219.1	419.1	222.3	55.60	76.20	57. 15	273. 1	269.7	12	31.75	349.3	43.4
10	273.0	508.0	276.4	63.50	85.90	65.00	342.9	323.9	16	35. 10	431.8	70.3
12	323.8	558.8	328.7	66.55	91.90	69.85	400. 1	381.0	20	35. 10	489.0	84.2
14	355.6	603.3	360.4	69.85	93.70	73. 15	431.8	412.8	20	38. 10	527.1	98.7
16	406.4	685.8	411.2	76.20	106.4	77.70	495.3	469.9	20	41. 10	603.3	142
18	457.2	743.0	462.0	82.60	117.3	79.25	546. 1	533.4	20	44.50	654.1	173
20	508.0	812.8	512.8	88.90	127.0	82.60	609.6	584.2	24	44.50	723.9	220
24	609.6	939.8	614.4	101.6	139.7	91.90	717.6	692.2	24	50.80	838.2	312

松套法蘭：松套法蘭的法蘭盤可以在管道上自由活動，安裝時只需將松套法蘭與翻邊短節配合使用安裝與管道系統上，適用于腐蝕性介質、低溫或高溫環境下的管道系統，以及需要補償管道位移的場合。

Class 900 松套法蘭尺寸參數

Nominal Pipe Size		A	B	C	D		R	F	H	I	J	Weight
inch	mm	mm	mm	mm	mm		mm	mm	Holes	mm	mm	kg / piece
1/2	21.30	120.6	22.90	22.30	31.70		3.000	38.10	4	22.30	82.5	1.71
3/4	26.70	130.0	28.20	25.40	35.00		3.000	44.40	4	22.30	88.90	2.30
1	33.40	149.3	35.10	28.40	41.10		3.000	52.30	4	25.40	101.6	3.40
11/4	42.20	158.7	43.70	28.40	41.10		4.800	63.50	4	25.40	111.2	3.85
11/2	48.30	177.8	50.00	31.70	44.40		6.400	69.85	4	28.40	123.9	5.28
2	60.30	215.9	62.50	38.10	57.15		7.900	104.6	8	25.40	165. 1	9.78
21/2	73.00	244.3	75.40	41.10	63.50		7.900	123.9	8	28.40	190.5	13.6
3	88.90	241.3	91.40	38.10	53.80		9.700	127.0	8	25.40	190.5	11.3
4	114.3	292.1	116.8	44.40	69.85		11.20	158.7	8	31.70	234.9	19.2
5	141.3	349.2	114.5	50.80	79.25		11.20	190.5	8	35.00	279.4	31.20
6	168.3	381.0	171.5	55.60	85.80		12.70	234.9	12	31.70	317.5	40.50
8	219.1	469.9	222.3	63.50	114.3		12.70	298.4	12	38.10	393.7	71.5
10	273.0	546.1	277.4	69.85	127.0		12.70	368.3	16	38.10	469.9	104
12	323.8	609.6	328.2	79.25	142.7		12.70	419.1	20	38.10	533.4	139
14	355.6	641.3	360.2	85.80	155.4		12.70	450.8	20	41.10	558.8	161
16	406.4	704.8	411.2	88.90	165.1		12.70	508.0	20	44.40	615.9	194
18	457.2	787.4	462.3	101.6	190.5		12.70	565.1	20	50.80	685.8	267
20	508.0	857.2	514.4	107.9	209.5		12.70	622.3	20	53.80	749.3	334
24	609.6	1041.4	616.0	139.7	266.7		12.70	749.3	20	66.55	901.7	618

盲板法蘭：盲板法蘭用于封閉管道的端部，起到隔離、切斷或便于管道檢修的作用，根據使用需求可分為板式盲板、八字盲板等類型，廣泛應用于各種管道系統的末端或檢修部位。

Class 2500 ASME B16.5 盲板法蘭尺寸參數

Nominal Pipe Size		A	C	G	H	I	J	Weight
inch	mm	mm	mm	mm	Holes	mm	mm	kg / piece
1/2	21.3	133.4	30.2	35. 10	4	22.4	88.9	2.99
3/4	26.7	139.7	31.7	42.9	4	22.4	95.3	3.50
1	33.4	158.8	35. 10	50.8	4	25.4	108	4.96
11/4	42.2	184.2	38. 10	63.5	4	28.4	130	7.35
11/2	48.3	203.2	44.5	73. 15	4	31.75	146.1	10.4
2	60.3	235	50.8	91.9	8	28.4	171.5	15.6
21/2	73	266.7	57. 15	104.6	8	31.75	196.9	22.6
3	88.9	304.8	66.55	127	8	35.1	228.6	34.8
4	114.3	355.6	76.2	157.2	8	41.1	273.1	53.9
5	141.3	419.1	91.9	185.7	8	47.88	323.9	90.8
6	168.3	482.6	108	215.9	8	53.8	368.3	141
8	219.1	552.5	127	269.7	12	53.8	438.2	214
10	273	673.1	165.1	323.9	12	66.55	539.8	411
12	323.8	762	184.2	381	12	73.15	619.3	592

ASME B16.5 公差范圍

在 ASME B16.5 不銹鋼法蘭標準中，公差范圍有著明確且細致的規定，這些公差規范對于確保法蘭及相關管件在實際應用中的互換性、密封性與連接穩定性起著關鍵作用 。

中心至接觸面和中心至端面的公差

各種法蘭和法蘭管件要素所要求的公差如下：

a)中心至接觸面（非環連接）

尺寸	公差
NPS ≤ 10	+/- 1.0 mm (+/- 0.03 in.)
NPS ≤ 12	+/- 1.5 mm (+/- 0.06 in.)

b)中心至端面（環連接)

尺寸	公差
NPS ≤ 10	+/- 1.0 mm (+/- 0.03 in.)
NPS ≤ 12	+/- 1.5 mm (+/- 0.06 in.)

c)接觸面至接觸面（非環連接）

尺寸	公差
NPS ≤ 10	±2.0 mm(±0.06 in.)
NPS ≥ 12	±3.0 mm(±0.12 in.)

d)端面至端面（環連接)

尺寸	公差
NPS ≤ 10	±2.0 mm(±0.06 in.)
NPS ≥ 12	±3.0 mm(±0.12 in.)

密封面公差范圍

適用于法蘭和法蘭管件密封面的公差如下：

a)大、小榫槽面及凹面的內徑和外徑：±0.5mm（±0.02 in.)。

b)外徑,1.5mm (0.06 in.)突面,±1.0 mm(±0.04 in.)。

c)外徑,6.4 mm(0.25 in.)突面,±0.5 mm(±0.02 in.)。

d)環連接槽公差示于表5中（表5C)。

適用于法蘭的公差如下:

e）面與孔口的垂直值

尺寸	公差
NPS ≤ 5	1 deg
NPS ≥ 6	0.5 deg

法蘭厚度公差范圍

尺寸	公差
NPS ≤ 18	+3.0, -0.0 mm (+0.12,-0.00 in.)
NPS ≥ 20	+5.0, -0.0 mm (+0.19,-0.00 in.)

正公差適用于栓接支承表面不論是鍛造、鑄造、锪孔或背面加工。

焊接端法蘭端部和頸部

外徑

尺寸	公差
NPS ≤ 5	+2.0, -1.0 mm (+0.09,-0.03 in.)
NPS ≥ 6	+4.0, -1.0 mm (+0.16,-0.03 in.)

內徑

對焊法蘭焊端和承插焊法蘭較小孔口（參考圖中的尺寸B)的公稱內徑要求的公差如下：

(a)圖4、圖7和圖8公差為

尺寸	公差
NPS ≤ 10	±1.0 mm (±0.03 in.)
12 ≤ NPS ≤ 18	±1.5 mm (±0.06 in.)
NPS ≥ 20	+3.0, -1.5 mm (+0.12,-0.06 in.)

b)圖9公差為

尺寸	公差
NPS ≤ 10	+0.0, -1.0 mm (+0.0,-0.03 in.)
NPS ≥ 12	+0.0, -1.5 mm (+0.0,-0.06 in.)

背環接觸面

對焊法蘭的背環接觸面孔口，圖9和圖10的尺寸C要求的公差如下：

尺寸	公差
2 ≤ NPS ≤ 24	+0.25, -0.0 mm (+0.01,-0.0 in.)

頸部厚度

無論尺寸A和B的規定公差如何，焊接端頸部厚度不應小于與法蘭連接的管子公稱壁厚的87.5%（即有一個12.5%管子壁厚的負公差）或買方要求的最小厚度。

對焊法蘭的頸部總長

對焊法蘭的頸部總長要求的公差如下：

尺寸	公差
NPS ≤ 4	±1.5mm (±0.06 in.)
5 ≤ NPS ≤ 10	+1.5, -3.0 mm (+0.06,-0.12 in.)
NPS ≥ 12	+3.0, -5 mm (+0.12,-0.18 in.)

法蘭孔徑

松套和平焊法蘭孔口。松套和平焊法蘭孔徑要求的公差如下：

尺寸	公差
NPS ≤ 10	+1.0, -0.0 mm (+0.03,-0.0 in.)
NPS ≥ 12	+1.5, -0.0 mm (+0.06,-0.0 in.)

埋頭孔（螺紋法蘭）。螺紋法蘭埋頭孔要求的公差如下：

尺寸	公差
NPS ≤ 10	+1.0, -0.0 mm (+0.03,-0.0 in.)
NPS ≥ 12	+1.5, -0.0 mm (+0.06,-0.0 in.)

埋頭孔（承插焊法蘭)。承插端埋頭孔要求的公差如下。

尺寸	公差
1/2 ≤ NPS ≤ 3	±0.25 mm (±0.010 in.)

鉆孔和端面

螺栓孔中心圓直徑。所有螺栓孔中心圓直徑要求的公差為：±1.5 mm (±0.06 in.)

螺栓孔至螺栓孔。相鄰螺栓孔的中心至中心要求的公差為：±0.8 mm (+0.03 in.)

螺栓孔中心圓直徑同軸度。法蘭螺栓孔中心圓直徑與加工端面直徑間同軸度要求的公差如下:

尺寸	公差
NPS ≤ 2-1/2	0.8 mm (0.03)
NPS ≥ 3	1.5mm (0.06)

ASTM A182 不銹鋼法蘭的材料種類

ASTM A182 F304

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N
ASTM A182 F304	MIN						8.0	18.0
	MAX	0.08	2.00	0.045	0.030	1.00	11.0	20.0		0.10

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F304	515 min	205 min	30 min	50 min

優點：F304不銹鋼法蘭，具有良好的耐腐蝕性，能抵抗大氣、水、弱酸堿等介質的腐蝕；加工性能好，易于沖壓、彎曲、焊接等加工操作；韌性高，在低溫環境下仍能保持較好的力學性能。

應用范圍：廣泛應用于食品加工、制藥、化工、給排水等行業，適用于接觸腐蝕性不強的介質以及對衛生要求較高的場合。

ASTM A182 F316

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N
ASTM A182 F316	MIN						10.0	16.0	2.00
	MAX	0.08	2.00	0.045	0.030	1.00	14.0	18.0	3.00	0.01

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F316	515 min	205 min	30 min	50 min

優點：在 304 不銹鋼的基礎上添加了鉬元素，耐腐蝕性更強，尤其能抵抗海水、鹽酸、硫酸等強腐蝕性介質的侵蝕；耐高溫性能較好，可在較高溫度環境下長期使用。

應用范圍：主要用于海洋工程、石油化工、印染、造紙等行業，以及輸送腐蝕性較強介質的管道系統，如海水淡化設備管道、化工反應釜連接管道等。

ASTM A182 F321

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N	Ti
ASTM A182 F321	MIN						9.00	17.00			5(C+N)
	MAX	0.08	2.00	0.05	0.03	1.00	12.00	19.00		0.10	0.70

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F321	515 min	205 min	30 min	50 min

優點：通過添加鈦元素來穩定碳元素，有效防止在高溫環境下碳與鉻結合形成碳化鉻，從而避免晶間腐蝕；耐高溫性能優異，可在 600-800℃的高溫環境下長期使用。

應用范圍：主要用于高溫工況下的管道系統，如石油煉制中的加熱爐管道、電站鍋爐的蒸汽管道等。

ASTM A182 F51

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N
ASTM A182 F51	MIN						4.50	21.00	2.50	0.08
	MAX	0.03	2.00	0.030	0.020	1.00	6.50	23.00	3.50	0.20

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F51	620 min	450 min	35 min	45 min

優點：雙相不銹鋼法蘭兼具奧氏體不銹鋼的耐腐蝕性和鐵素體不銹鋼的高強度，屈服強度是普通奧氏體不銹鋼的 2 倍以上；抗應力腐蝕開裂性能優異，能抵抗氯化物介質的侵蝕；焊接性能良好，焊后無需復雜熱處理即可保持良好性能。

應用范圍：適用于石油天然氣開采與輸送、化工酸堿儲罐連接、海水冷卻系統等嚴苛工況，尤其適合既要求高強度又需耐氯化物腐蝕的管道系統，如海上平臺輸油管道、化工園區酸堿輸送管道。

ASTM A182 F53

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N	Cu
ASTM A182 F53	MIN						6.00	24.00	3.00	0.24
	MAX	0.03	1.20	0.035	0.020	0.80	8.00	26.00	5.00	0.32	0.5

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F53	800 min	550 min	25 min	15 min

優點：在 F51 基礎上提高了鉻、鉬、氮含量，耐腐蝕性和強度更優，能抵御硫酸、鹽酸、有機酸等強腐蝕介質；耐高溫性能提升，可在 300℃以下工況長期使用，同時具備良好的抗點蝕和縫隙腐蝕能力。

應用范圍：主要用于極端腐蝕環境下的管道系統，如濕法冶金、化工重腐蝕反應釜連接、高濃度鹽水處理設備管道、深海油氣開采管道等，尤其適合強腐蝕與較高壓力并存的工況。

ASME B16.5 不銹鋼法蘭憑借其嚴格的標準規范、多樣的類型選擇、準確的尺寸參數以及優質的材料性能，在全球工業領域中發揮著重要作用，成為各類管道系統安全、可靠運行的重要保障。無論是在高壓高溫的石油化工裝置、極端腐蝕的深海油氣開采，還是在衛生要求嚴苛的食品制藥行業，都能看到 ASME B16.5 不銹鋼法蘭的身影，為工業生產的穩定進行提供有力支持。

選擇我們

上海著誠管件制造有限公司作為一家專業的工程制造服務商，在工業管道領域深耕多年，集加工制造、定制服務與銷售于一體。公司可承接各類工業管道系統裝配、預制管段加工、鋼結構工程、防護圍欄及非標金屬構件定制項目。從材料切割、成型、打磨到焊接組裝，我們提供一站式加工服務，助力客戶縮短供應鏈、降低成本、提升項目執行效率。

質量把控：嚴格實施質量控制體系，從原料采購、加工工藝到產品交付，全流程把控產品的質量。

定制服務：我們始終堅持以項目需求為基礎，為客戶提供彎曲加工、切割成型、表面打磨、坡口處理及專業焊接等加工制造服務。

專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。

聯系我們

上海著誠管件制造有限公司致力于為客戶提供從圖紙、加工制造再到成品交付的一站式解決方案，歡迎各類工程項目方、承包商及企業客戶來電來圖咨詢，我們將為您提供專業的技術支持與高效的制造服務，期待成為您值得信賴的合作伙伴。

郵箱：[email protected]

電話：18625862121

官網：http://www.jjcclz.cn/
