ASME B16.5 盲板法蘭

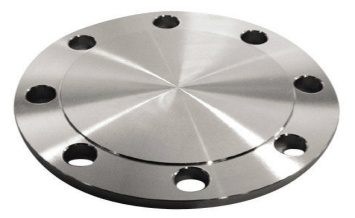

           ASME B16.5 盲板法蘭是一種實心的法蘭盤，中間無孔，用于封堵管道的端部或者在管道系統中隔離不同的部分。它與普通法蘭在外觀上的主要區別就是沒有中心孔，整體為一個圓盤狀結構。在管道系統的末端，盲板法蘭可以像一個“蓋子”一樣，防止管道內的介質泄漏，起到密封的作用。

          ASME B16.5 盲板法蘭廣泛應用于石油化工、天然氣工業、海洋工程、化學工業等領域，用于封閉管道系統或隔離管道中的某一部分。

          ASME B16.5 標準

          ASME B16.5 標準是由美國機械工程師協會（ASME）制定的。其主要目的是為管法蘭（包括法蘭蓋，即盲板法蘭）和法蘭管件提供統一的尺寸、材料、制造、測試、檢驗等方面的規范，以確保在不同的應用場景下，這些部件能夠?qū)崿F(xiàn)互換性、安全性和可靠性。

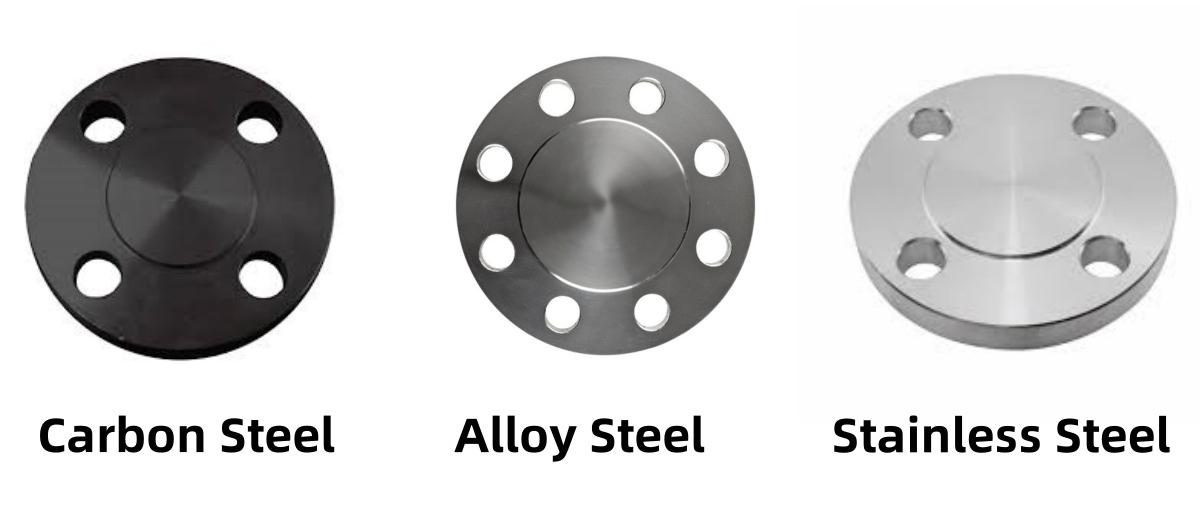

          ASME B16.5 標準涵蓋了多種材料用于制造管法蘭和法蘭管件，包括碳鋼（如A105）、合金鋼（如A182 F11、A182 F22等）、不銹鋼（如A182 F304、A182 F316等）等。不同的材料適用于不同的工作環境和介質要求。

          額定溫度

          額定壓力對應的額定溫度是指法蘭和法蘭配件的壓力容器的溫度。該溫度通常與儲存液體的溫度相同。

          使用與所含流體溫度不同的壓力額定值是用戶的責任，但須遵守適用規范和法規的要求。對于任何低于?29°C (?20°F) 的溫度，額定值不得高于?29°C (?20°F) 所示的額定值。

          溫度的考慮

          無論法蘭接頭是在高溫還是低溫下使用，都應考慮由于連接的管道或設備產生的外力和力矩而導致的泄漏。為防止泄漏，管道法蘭和法蘭配件應避免施加劇烈的外部載荷和急劇的熱梯度。

          盲板法蘭的尺寸

          ASME B16.5 盲板法蘭適用于公稱壓力等級為150磅級（PN20）到2500磅級（PN420）的管法蘭和法蘭管件。涵蓋的公稱管徑范圍從1/2英寸（DN15）到24英寸（DN600）。

          Class 150 lb 盲板法蘭的尺寸和重量

NPS	A	C	G	H	I	J	W
	inch	inch	inch	No. of holes	inch	inch	kg/pc
	mm	mm	mm		mm	mm
1/2	3.500	0.440	1.380	4	0.620	2.380	0.42
	88.90	11.20	35.10		15.70	60.45
3/4	3.880	0.500	1.690	4	0.620	2.750	0.61
	98.60	12.70	42.90		15.70	69.85
1	4.250	0.560	2.000	4	0.620	3.120	0.86
	108.0	14.20	50.80		15.70	79.25
1-1/4	4.620	0.620	2.500	4	0.620	3.500	1.17
	117.3	15.70	63.50		15.70	88.90
1-1/2	5.000	0.690	2.880	4	0.620	3.880	1.53
	127.0	17.50	73.15		15.70	98.60
2	6.000	0.750	3.620	4	0.750	4.750	2.42
	152.4	19.10	91.90		19.10	120.7
2-1/2	7.000	0.880	4.120	4	0.750	5.500	3.94
	177.8	22.40	104.6		19.10	139.7
3	7.500	0.940	5.000	4	0.750	6.000	4.93
	190.5	23.90	127.0		19.10	152.4
3-1/2	8.500	0.940	5.500	8	0.750	7.000	6.17
	215.9	23.90	139.7		19.10	177.8
4	9.000	0.940	6.190	8	0.750	7.500	7.00
	228.6	23.90	157.2		19.10	190.5
5	10.00	0.940	7.310	8	0.880	8.500	8.63
	254.0	23.90	185.7		22.40	215.9
6	11.00	1.000	8.500	8	0.880	9.500	11.3
	279.4	25.40	215.9		22.40	241.3
8	13.50	1.120	10.62	8	0.880	11.75	19.6
	342.9	28.40	269.7		22.40	298.5
10	16.00	1.190	12.75	12	1.000	14.25	28.8
	406.4	30.20	323.9		25.40	362.0
12	19.00	1.250	15.00	12	1.000	17.00	43.2
	482.6	31.75	381.0		25.40	431.8
14	21.00	1.380	16.25	12	1.120	18.75	58.1
	533.4	35.10	412.8		28.40	476.3
16	23.50	1.440	18.50	16	1.120	21.25	76.0
	596.9	36.60	469.9		28.40	539.8
18	25.00	1.560	21.00	16	1.250	22.75	93.7
	635.0	39.60	533.4		31.75	577.9
20	27.50	1.690	23.00	20	1.250	25.00	122
	698.5	42.90	584.2		31.75	635.0
24	32.00	1.880	27.25	20	1.380	29.50	185
	812.8	47.80	692.2		35.10	749.3

          ASME B16.5 盲板法蘭的公差

          中心-接觸面和中心-端面公差

          (a). 中心-接觸面（環墊接頭除外）

Size	Tolerance
NPS ≤ 10	+/- 1.0 mm (+/- 0.03 in.)
NPS ≤ 12	+/- 1.5 mm (+/- 0.06 in.)

          (b).中心-端面（環墊接頭）

Size	Tolerance
NPS ≤ 10	+/- 1.0 mm (+/- 0.03 in.)
NPS ≤ 12	+/- 1.5 mm (+/- 0.06 in.)

          (c). 接觸面-接觸面（環墊接頭除外）

Size	Tolerance
NPS ≤ 10	±2.0 mm(±0.06 in.)
NPS ≥ 12	±3.0 mm(±0.12 in.)

          (d). 端面-端面

Size	Tolerance
NPS ≤ 10	±2.0 mm(±0.06 in.)
NPS ≥ 12	±3.0 mm(±0.12 in.)

          加工面公差

          對各種法蘭和法蘭管件加工面的公差要求如下:

          (a)大、小榫槽面、凹面的內徑和外徑:

          ±0.5mm( ±0.02in.)(b)外徑:2.0mm(0.06in.)

          凸面:±1.0mm(±0.03in.)(c)外徑:7.0mm(0.25in.)

          凸面:±0.5mm(±0.02in.)

          法蘭厚度公差

Size	Tolerance
NPS ≤ 18	+3.0, -0.0 mm (+0.12,-0.00 in.)
NPS ≥ 20	+5.0, -0.0 mm (+0.19,-0.00 in.)

          盲板法蘭的密封面型式

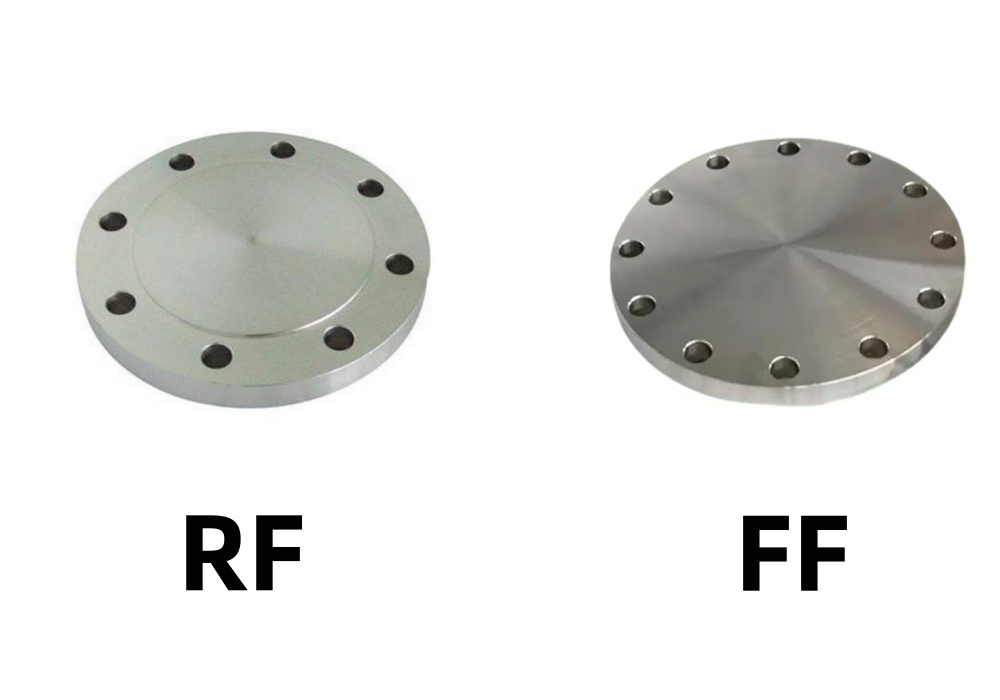

          ASME B16.5 盲板法蘭的密封面型式有突面(RF)、平面(FF)、凹凸面(MFM)、榫槽面(TG)、環連接面(RJ)五種。

          突面密封面：這種密封面在法蘭上有一個或多個突起，用于與相應的凹面密封墊片配合。

          平面密封面：平面密封面是一個光滑的、沒有凸起或凹陷的平面。這種密封面形式簡單，加工容易，成本較低。

          凹凸面密封面：由一個凹面和一個凸面組成，兩者相互配合。凹面和凸面之間的配合可以對墊片起到很好的定位作用，防止墊片在使用過程中發生位移。

          榫槽密封面：這種密封面在法蘭上有凸起的榫和相應的槽，用于特殊類型的密封墊片，如O型圈或榫槽墊片。這種設計可以提供非常緊密的密封。

          環連接面：環連接面密封面在法蘭面上具有一個環形的凹槽，該凹槽用于容納特定形狀的密封環。
