ASME B16.5 碳鋼法蘭(Flange)

           ASME B16.5是由美國機械工程師協會（ASME）制定的標準，它詳細規定了管道法蘭和法蘭連接件的尺寸、公差、標記、材料和其他相關要求。碳鋼法蘭則是指使用碳鋼材料鍛造而成的法蘭。ASME B16.5碳鋼法蘭通常指的是符合ASME B16.5標準并使用碳鋼材料制造的法蘭。碳鋼是一種常用的金屬材料，具有良好的強度、可塑性和焊接性，因此在工業制造中得到了廣泛應用。這種法蘭可以用于各種管道系統中，特別是在需要承受較高壓力和溫度的環境中。

           一、ASME B16.5碳鋼法蘭類型

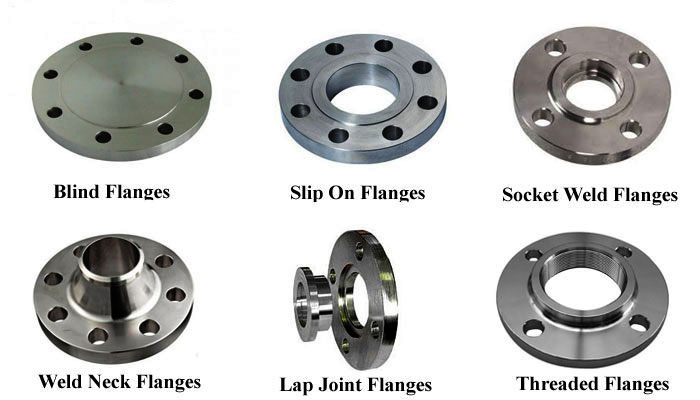

           常見的ASME B16.5碳鋼法蘭類型有：對焊法蘭，平焊法蘭，承插法蘭，螺紋法蘭，松套法蘭，盲板法蘭；

           尺寸范圍：DN15-DN600(1/2IN-24IN)的法蘭遵循ASME B16.5生產標準，適用壓力等級：Class150、300、400、600、900、1500、2500等7個等級；

           法蘭密封面型式：突面(RF)、平面(FF)、凹凸面(MFM)、榫槽面(TG)、環連接面(RJ)等。常見密封面類型RF、FF、RTJ三種。

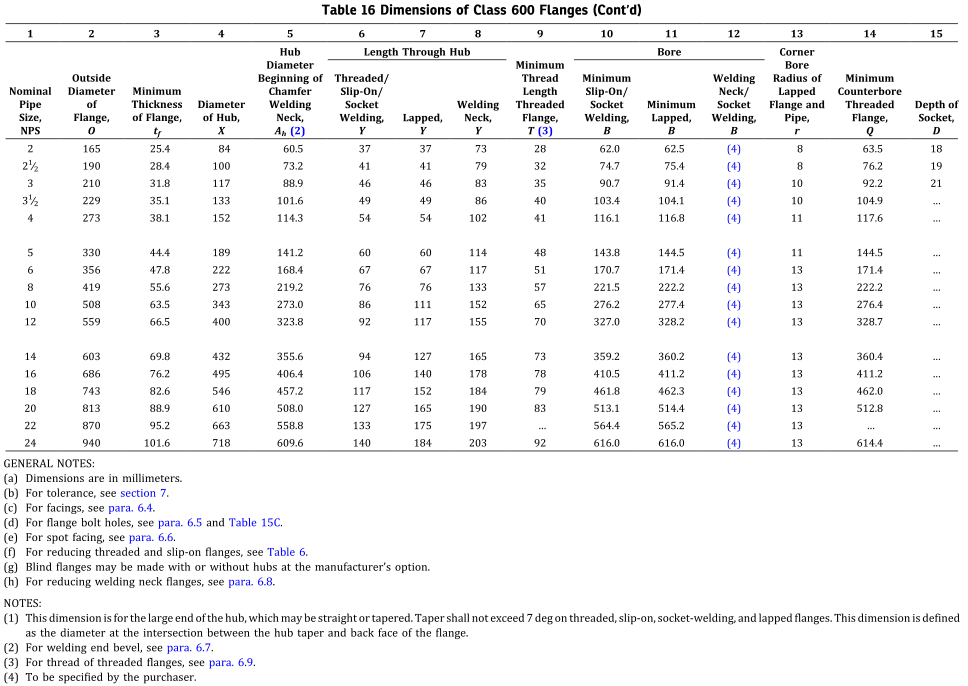

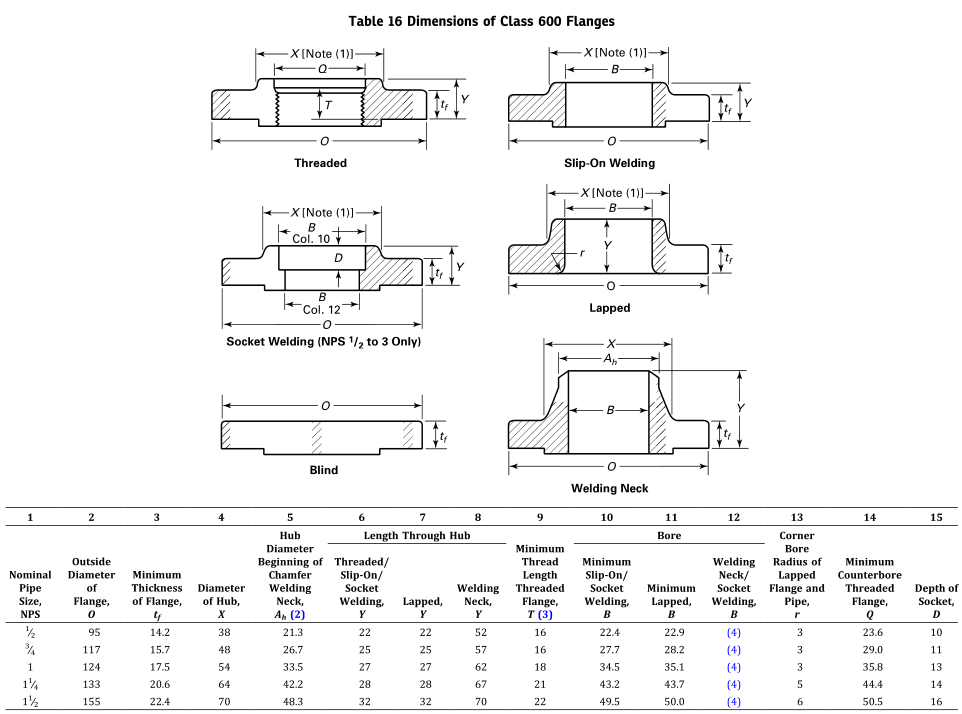

           二、ASME B16.5 CLASS 600 碳鋼法蘭尺寸

          三、材質特點

         常見的ASME B16.5碳鋼法蘭材質有ASTM A105,ASTM A350 LF2,ASTM A694,20#,16M等。

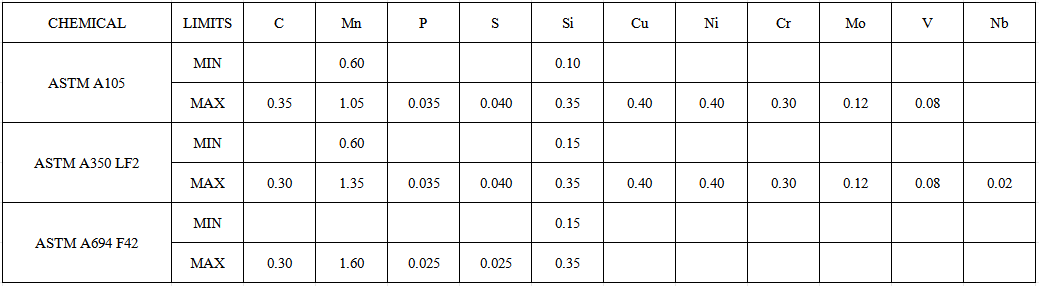

           化學成分

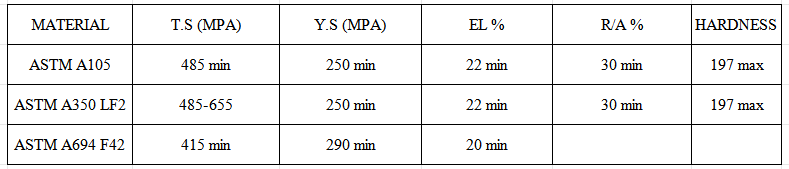

           機械性能

           ASTM A350 LF2材料低溫沖擊實驗要求

           CLASS1試驗溫度為-46℃，此時，三個試樣平均值應達到的沖擊韌性AK要求為≥20J，且三個試樣中至少一個試樣的沖擊韌性AK值應≥16J。

           CLASS2試驗溫度為-18℃，此時，三個試樣平均值應達到的沖擊韌性AK要求為≥27J，但未提及此時三個試樣中最小沖擊韌性AK值的要求。

           低溫沖擊實驗要求是為了確保材料在低溫條件下具備良好的抗沖擊能力。ASTM A350 LF2法蘭作為一種優質的低溫鋼法蘭，在石油、天然氣、化工、船舶、航天等行業中的低溫管道系統、容器和設備的連接得到廣泛的應用。

           應用優勢：

          1、高強度和耐久性：碳鋼材料具有較高的強度和硬度，使得ASME B16.5碳鋼法蘭能夠承受較高的壓力和負荷，具有出色的耐久性和穩定性。

          2、良好的可塑性和焊接性：碳鋼材料易于塑形和焊接，這使得ASME B16.5碳鋼法蘭在制造和安裝過程中更為方便和靈活。

          3、廣泛的應用范圍：由于碳鋼的優異性能，ASME B16.5碳鋼法蘭適用于各種環境和使用場景，特別是在高溫、高壓和腐蝕性環境中表現出色。

          4、標準化和互換性：ASME B16.5標準確保了法蘭的尺寸、公差和其他要求的一致性，使得不同制造商生產的法蘭具有良好的互換性，便于維護和更換。

          5、性價比高：碳鋼材料相對于其他高性能材料而言成本較低，因此ASME B16.5碳鋼法蘭具有較好的經濟性，適用于各種預算限制的項目。

          應用范圍

          1、石油和天然氣工業：由于碳鋼具有良好的強度和耐腐蝕性，ASME B16.5碳鋼法蘭在石油和天然氣輸送管道系統中得到廣泛應用。它們能夠承受高壓和腐蝕性介質的影響，確保管道系統的安全和可靠運行。

          2、化工工業：化工行業中涉及到各種腐蝕性介質和高溫高壓環境，ASME B16.5碳鋼法蘭能夠滿足這些特殊要求。它們可用于連接各種化工設備和管道，確保系統的密封性和穩定性。

          3、電力工業：在電力工業中，碳鋼法蘭用于連接鍋爐、汽輪機、發電機等設備和管道。它們能夠承受高溫和高壓的影響，確保電力系統的正常運行。

          4、造船工業：造船工業需要用到大量的管道和法蘭連接件，ASME B16.5碳鋼法蘭因其高強度和良好的可塑性而得到廣泛應用。它們可用于船體結構、船舶動力系統和輔助系統的管道連接。

          5、建筑和市政工程：在建筑和市政工程中，碳鋼法蘭可用于連接供水、排水、消防等管道系統。它們能夠承受一定的壓力和溫度，確保管道系統的正常運行和維護。

         需要注意的是，雖然ASME B16.5碳鋼法蘭適用多種行業，但在具體應用中仍需要根據實際需求和條件進行選擇和使用。同時，還需要遵循相關的標準、規范和安裝要求，確保法蘭的安全性和可靠性。
