?不銹鋼法蘭的分類及其應用

什么是不銹鋼法蘭？

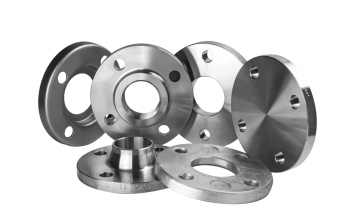

不銹鋼法蘭是一種由不銹鋼材料制成的盤狀或環狀零件，通常用于連接管道閥門泵和其他設備，形成一個密封的連接它通過螺栓將兩個法蘭連接在一起，并在法蘭之間使用墊片以確保密封性不銹鋼法蘭因其耐用性高強度耐銹蝕和耐化學性而被廣泛應用于石油和天然氣化學加工水處理發電廠和食品工業

不銹鋼法蘭的主要特點：

耐腐蝕性強： 不銹鋼具有優異的抗腐蝕能力，能夠抵抗水蒸汽酸堿和鹽等多種介質的腐蝕，因此非常適合在各種惡劣環境下使用

強度高： 不銹鋼具有良好的強度和剛性，能夠承受較高的壓力和溫度

衛生性好： 不銹鋼表面光滑，不易積垢，清潔方便，符合衛生要求，常用于食品醫藥等行業

使用壽命長： 由于其耐腐蝕和高強度的特性，不銹鋼法蘭的使用壽命通常較長

可拆卸連接： 法蘭連接是一種可拆卸的連接方式，方便設備的安裝維護和更換

不銹鋼法蘭的分類

1. 對焊法蘭

不銹鋼對焊法蘭是指帶頸的法蘭，并且頸部外側帶有坡口，用于與管道或設備進行對接焊接其結構特點是法蘭本體與一段錐形圓管（即頸部）焊接連接，頸部的高度根據不同的壓力等級和標準有不同的要求對焊法蘭屬于一種重要的管道連接件，常用于中高壓以及溫度波動較大的管道系統中

結構特點：

帶頸結構： 具有一個向上延伸并逐漸變薄的錐形頸部

對接焊縫： 通過頸部與管道或設備進行環形對接焊接

坡口設計： 頸部端部通常加工成坡口，以便于焊接時熔合良好，保證焊接質量

2. 盲板法蘭

法蘭 盲板 (blind flange)，亦稱盲法蘭，實名叫盲板是法蘭的一種連接形式其實就是中間沒有孔的法蘭其功能之一是封堵住管道的末端，其二是有可以在檢修時方便清除管道中的雜物的作用就封堵作用而言，與封頭 和管帽 有相同的作用但是封頭是沒有辦法拆卸的，而法蘭盲板是用螺栓固定的，很方便的拆卸的它通常通過螺栓固定在管道或設備的法蘭上，并在兩者之間使用墊片以實現密封

結構特點：

無中心孔： 這是盲板法蘭最顯著的特征

盤狀或圓形： 外形通常為圓形盤狀，也可以根據特殊需求制成其他形狀

螺栓孔： 周邊均勻分布若干螺栓孔，用于與其他法蘭連接固定

3. 承插法蘭

不銹鋼承插焊法蘭是一種通過將管道端部插入法蘭的承插孔內，然后進行環形角焊縫焊接的法蘭類型其特點是法蘭內徑帶有一個比管道外徑稍大的承插孔，并有一個用于定位管道插入深度的臺階承插焊法蘭常用于中小口徑中低壓的管道系統中

結構特點：

承插孔設計： 法蘭內徑加工成一個帶有臺階的承插孔，管道插入其中并依靠臺階定位

角焊縫連接： 通過在法蘭外側和管道之間焊接一圈環形角焊縫來實現連接

無坡口： 與對焊法蘭不同，承插焊法蘭的管道端部通常不需要進行坡口處理

4. 螺紋法蘭

螺紋法蘭是將法蘭的內孔加工成管螺紋，并和帶螺紋的管子配套實現連接，是一種非焊接法蘭其特點是在法蘭的內孔加工有符合標準的螺紋，通過簡單的旋緊方式即可實現連接，無需焊接螺紋法蘭通常用于低壓小口徑且不需要焊接的管道系統中，尤其適用于那些不允許焊接或現場焊接困難的場合

結構特點：

內螺紋設計： 法蘭內孔加工有符合相關標準的螺紋

無焊接連接： 通過與管道或設備上的外螺紋旋緊連接，無需焊接操作

多種密封面選擇： 可以根據需求選擇平面 (FF)突面 (RF) 等密封面形式

5. 平焊法蘭

不銹鋼平焊法蘭是指一種通過將法蘭套在管道端部，然后分別在法蘭的內側和外側進行環形角焊縫焊接的法蘭類型其特點是法蘭的內徑略大于管道的外徑，安裝時將法蘭套入管道，焊接時需要進行雙面角焊平焊法蘭常用于低壓中壓且對連接強度要求不高的管道系統中

結構特點：

套筒式連接： 法蘭內徑比管道外徑稍大，安裝時直接套在管道上

雙面角焊縫： 通過在法蘭的內側和外側與管道焊接兩道環形角焊縫來固定

無頸部設計： 通常沒有像對焊法蘭那樣的錐形頸部

6. 松套法蘭

不銹鋼松套法蘭并非直接與管道焊接，而是通過翻邊短節與管道連接松套法蘭本身是一個帶有螺栓孔的圓環，其內徑比翻邊短節的外徑略大，可以自由地在翻邊短節上滑動

結構特點：

松套環： 法蘭本身是一個松動的環，內徑比連接件（通常是翻邊短節）的外徑稍大

翻邊短節： 一段經過翻邊處理的短管，一端與管道焊接，另一端形成密封面和被壓緊的翻邊

非焊接連接（法蘭本身）： 法蘭本身不直接與管道焊接

依靠翻邊實現密封： 密封是通過螺栓壓緊翻邊短節的翻邊來實現的

不銹鋼法蘭應用范圍

1. 石油化工行業:

- 原油和天然氣輸送

- 煉油廠

- 化學工廠

2. 制藥工業:

- 原料藥生產

- 制劑生產

3. 電力行業:

- 火力發電

- 核電

4. 造船工業:

- 船舶管道系統

5. 水處理行業:

- 給水和污水處理

6. 機械制造行業:

- 液壓和氣動系統

- 通用機械設備

7. 其他行業:

- 建筑行業

- 環保工程

- 科研領域
