ASME B16.5法蘭在工業管道系統中發揮著重要作用，其安全性和可靠性很大程度上取決于緊固件的正確選擇與安裝。ASME B16.5法蘭緊固件的尺寸精度、壓力等級、材質要求均有嚴格規范；覆蓋壓力范圍Class 150至2500、尺寸DN15至DN600的ASME B16.5法蘭。
選對緊固件不僅能保障密封性能，更能規避高壓、高溫工況下的安全風險。本文將詳細介紹ASME B16.5法蘭及固件的連接原理、緊固件類型及選擇要點，幫助工程人員實現高效、可靠的法蘭密封連接。
ASME B16.5法蘭連接的核心原理是“緊固件預緊+密封元件密封”，通過擰緊螺栓將兩個法蘭盤壓緊，使其間的密封墊片產生變形，從而實現密封，防止介質泄露。
法蘭連接過程需要嚴格按照規范進行，包括對齊法蘭孔、選用合適墊片、均勻緊固螺栓等步驟，確保壓力均勻分布在密封面上，防止介質泄漏。
首先，對齊配對法蘭，確保密封面無損傷、無雜質；
其次，根據設計需求選擇適配墊片（如突面法蘭常用金屬纏繞式墊片）；
第三，均勻緊固螺栓，保證法蘭面受力均衡。
不同類型法蘭（如承插法蘭、螺紋法蘭）的連接細節雖有差異，但緊固件的核心作用均為提供穩定預緊力。

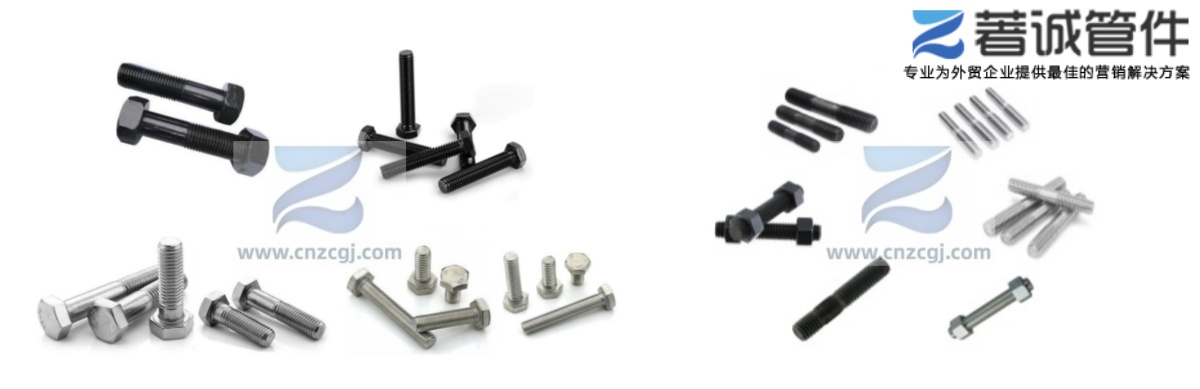

依據ASME B16.5標準及工業應用場景，常用緊固件主要分為三類：六角頭螺栓（Hex Bolts）：通常與六角螺母配合使用，適用于一般壓力場合。
六角頭螺栓（Hex Bolts）：含普通六角頭螺栓和六角法蘭面螺栓，后者自帶一體化法蘭面，下方壓花槽可增強防松性能，無需額外墊圈；通常與六角螺母配合使用，適用于一般壓力場合。
雙頭螺柱（Stud Bolts）：兩端都有螺紋，配合兩個螺母使用，是高壓、高溫管道連接的重要緊固件。
全螺紋螺柱（Fully Threaded Studs）：適用于需要更高預緊力和均勻載荷的場合。
配套螺母：通常選用重型六角螺母，材質與螺栓匹配。

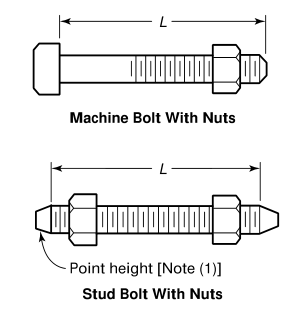

標準明確規定，螺栓直徑、螺栓孔數量等參數需隨法蘭Class等級調整，例如Class 150的1英寸法蘭適配1/2英寸螺栓，數量為4顆，而Class 300的1英寸法蘭則需3/4英寸螺栓。
| 法蘭尺寸 | 螺栓尺寸 | 螺栓數量 | 螺栓長度 | ||
| 雙頭螺栓 | 六角螺栓 | ||||
| 1.5mm 突面（RF） | 環接面 （RTJ） | 1.5mm 突面（RF） | |||
| 1/2 | 1/2 | 4 | 55 | - | 50 |
| 3/4 | 1/2 | 4 | 65 | - | 50 |
| 1 | 1/2 | 4 | 65 | 75 | 55 |
| 11/4 | 1/2 | 4 | 70 | 85 | 55 |
| 11/2 | 1/2 | 4 | 70 | 85 | 65 |
| 2 | 5/8 | 4 | 85 | 95 | 70 |
| 21/2 | 5/8 | 4 | 90 | 100 | 75 |
| 3 | 5/8 | 4 | 90 | 100 | 75 |
| 31/2 | 5/8 | 8 | 90 | 100 | 75 |
| 4 | 5/8 | 8 | 90 | 100 | 75 |
| 5 | 3/4 | 8 | 95 | 110 | 85 |
| 6 | 3/4 | 8 | 100 | 115 | 85 |
| 8 | 3/4 | 8 | 110 | 120 | 90 |
| 10 | 7/8 | 12 | 115 | 125 | 100 |
| 12 | 7/8 | 12 | 120 | 135 | 100 |
| 14 | 1 | 12 | 135 | 145 | 115 |
| 16 | 1 | 16 | 135 | 145 | 115 |
| 18 | 1-1/8 | 16 | 145 | 160 | 125 |
| 20 | 1-1/8 | 20 | 160 | 170 | 140 |
| 22 | 1-1/4 | 20 | 170 | 185 | 150 |
| 24 | 1-1/4 | 20 | 170 | 185 | 150 |
| 法蘭尺寸 | 螺栓尺寸 | 螺栓數量 | 螺栓長度 | ||
| 雙頭螺栓 | 六角螺栓 | ||||
| 1.5mm 突面（RF） | 環接面 （RTJ） | 1.5mm 突面（RF） | |||
| 1/2 | 1/2 | 4 | 65 | 75 | 5 |
| 3/4 | 5/8 | 4 | 75 | 90 | 65 |
| 1 | 5/8 | 4 | 75 | 90 | 65 |
| 11/4 | 5/8 | 4 | 85 | 95 | 70 |
| 11/2 | 3/4 | 4 | 90 | 100 | 75 |
| 2 | 5/8 | 8 | 90 | 100 | 75 |
| 21/2 | 3/4 | 8 | 100 | 115 | 85 |
| 3 | 3/4 | 8 | 110 | 120 | 90 |
| 31/2 | 3/4 | 8 | 110 | 125 | 95 |
| 4 | 3/4 | 8 | 115 | 125 | 95 |
| 5 | 3/4 | 8 | 120 | 135 | 110 |
| 6 | 3/4 | 12 | 120 | 140 | 110 |
| 8 | 7/8 | 12 | 140 | 150 | 120 |
| 10 | 1 | 16 | 160 | 170 | 140 |
| 12 | 1-1/8 | 16 | 170 | 185 | 145 |
| 14 | 1-1/8 | 20 | 180 | 190 | 160 |
| 16 | 1-1/4 | 20 | 190 | 205 | 165 |
| 18 | 1-1/4 | 24 | 195 | 210 | 170 |
| 20 | 1-1/4 | 24 | 205 | 220 | 185 |
| 22 | 1-1/2 | 24 | 230 | 255 | 205 |
| 24 | 1-1/2 | 24 | 230 | 255 | 205 |
| 法蘭尺寸 | 螺栓尺寸 | 螺栓數量 | 螺栓長度 | ||
| 6.4mm 突面（RF） | 凹凸面（MFM） 榫槽面（T-G） | 環接面 （RTJ） | |||
| 1/2 | 1/2 | 4 | 75 | 70 | 75 |
| 3/4 | 5/8 | 4 | 90 | 85 | 90 |
| 1 | 5/8 | 4 | 90 | 85 | 90 |
| 11/4 | 5/8 | 4 | 95 | 90 | 95 |
| 11/2 | 3/4 | 4 | 110 | 100 | 110 |
| 2 | 5/8 | 8 | 110 | 100 | 110 |
| 21/2 | 3/4 | 8 | 120 | 115 | 120 |
| 3 | 3/4 | 8 | 125 | 120 | 125 |
| 31/2 | 7/8 | 8 | 140 | 135 | 140 |
| 4 | 7/8 | 8 | 145 | 140 | 145 |
| 5 | 1 | 8 | 165 | 160 | 165 |
| 6 | 1 | 12 | 170 | 165 | 170 |
| 8 | 1-1/8 | 12 | 190 | 185 | 195 |
| 10 | 1-1/4 | 16 | 215 | 210 | 215 |
| 12 | 1-1/4 | 20 | 220 | 215 | 220 |
| 14 | 1-3/8 | 20 | 235 | 230 | 235 |
| 16 | 1-1/2 | 20 | 255 | 250 | 255 |
| 18 | 1-5/8 | 20 | 275 | 265 | 275 |
| 20 | 1-5/8 | 24 | 285 | 280 | 290 |
| 22 | 1-3/4 | 24 | 305 | - | 310 |
| 24 | 1-7/8 | 24 | 330 | 325 | 335 |
| 法蘭尺寸 | 螺栓尺寸 | 螺栓數量 | 螺栓長度 | ||
| 6.4mm 突面（RF） | 凹凸面（MFM） 榫槽面（T-G） | 環接面 （RTJ） | |||
| 1/2 | 3/4 | 4 | 110 | 100 | 110 |
| 3/4 | 3/4 | 4 | 115 | 110 | 115 |
| 1 | 7/8 | 4 | 125 | 120 | 125 |
| 11/4 | 7/8 | 4 | 125 | 120 | 125 |
| 11/2 | 1 | 4 | 140 | 135 | 140 |
| 2 | 7/8 | 8 | 145 | 140 | 145 |
| 21/2 | 1 | 8 | 160 | 150 | 160 |
| 3 | 1-1/8 | 8 | 180 | 170 | 180 |
| 4 | 1-1/4 | 8 | 195 | 190 | 195 |
| 5 | 1-1/2 | 8 | 250 | 240 | 250 |
| 6 | 1-3/8 | 12 | 260 | 255 | 265 |
| 8 | 1-5/8 | 12 | 290 | 285 | 300 |
| 10 | 1-7/8 | 12 | 335 | 330 | 345 |
| 12 | 2 | 16 | 375 | 370 | 385 |
| 14 | 2-1/4 | 16 | 405 | 400 | 425 |
| 16 | 2-1/2 | 16 | 445 | 440 | 470 |
| 18 | 2-3/4 | 16 | 495 | 490 | 525 |
| 20 | 3 | 16 | 540 | 535 | 565 |
| 24 | 3-1/2 | 16 | 615 | 610 | 650 |
| 法蘭尺寸 | 螺栓尺寸 | 螺栓數量 | 螺栓長度 | ||
| 6.4mm 突面（RF） | 凹凸面（MFM） 榫槽面（T-G） | 環接面 （RTJ） | |||
| 1/2 | 7/8 | 4 | 120 | 115 | 120 |
| 3/4 | 7/8 | 4 | 125 | 120 | 125 |
| 1 | 1 | 4 | 140 | 135 | 140 |
| 11/4 | 1-1/8 | 4 | 150 | 145 | 150 |
| 11/2 | 1-1/4 | 4 | 170 | 165 | 170 |
| 2 | 1-1/8 | 8 | 180 | 170 | 180 |
| 21/2 | 1-1/4 | 8 | 195 | 190 | 205 |
| 3 | 1-3/8 | 8 | 220 | 215 | 230 |
| 4 | 1-5/8 | 8 | 255 | 250 | 260 |
| 5 | 1-7/8 | 8 | 300 | 290 | 310 |
| 6 | 2-1/8 | 8 | 345 | 335 | 355 |
| 8 | 2-1/8 | 12 | 380 | 375 | 395 |
| 10 | 2-5/8 | 12 | 490 | 485 | 510 |
| 12 | 2-7/8 | 12 | 540 | 535 | 560 |
選擇合適的緊固件需考慮以下因素：
壓力與溫度等級：壓力Class 150，非有毒非可燃介質場景，可選用六角螺栓；壓力Class 300及以上或高壓振動工況，必須選用雙頭螺栓，Class 1500以上超高壓場景需采用全螺紋螺柱；高溫環境（＞500℃）需選用耐高溫合金鋼螺栓。
介質特性：腐蝕性環境需選用耐腐蝕材質，如不銹鋼材質或特種合金材質。
尺寸匹配：需符合ASME B16.5規定的標準孔數和孔徑，結合法蘭厚度和墊片厚度確定螺栓長度，避免過長或過短影響緊固效果。
預緊力要求：計算所需螺栓載荷，避免過緊或過松。
兩者的差異集中在結構、應用場景、安裝方式和性能表現上：
結構差異：六角螺栓一端為六角頭部，桿部為半螺紋或全螺紋；雙頭螺栓兩端均為螺紋，無頭部。
應用場景：六角螺栓常用于低壓、易拆卸場合；雙頭螺栓更適用于高壓、高溫或需要頻繁拆卸的系統，因其能提供更好的載荷分布和抗疲勞性能。
安裝方式：雙頭螺栓需搭配兩個螺母，安裝時需使用專用工具確保兩端均勻受力。
性能表現：雙頭螺栓的連接穩定性和使用壽命優于六角螺栓，但采購成本略高，安裝需配合螺母完成。
材質選擇直接決定螺栓的耐溫、耐腐蝕性能：
碳鋼：如ASTM A307、A193 B7，適用于一般工況。
合金鋼：如A193 B16、B8M，強度高，耐高溫。
不銹鋼：如A193 B8（304）、B8M（316），耐腐蝕性強。
特殊合金：如哈氏合金、鈦合金，用于極端腐蝕環境。
表面處理能提升螺栓的耐腐蝕性和使用壽命，常見方式包括：
鍍鋅：經濟實用，提供一般防銹保護。
熱浸鍍鋅：涂層較厚，適用于室外環境。
達克羅（鋅鉻涂層）：耐腐蝕性優異，無氫脆風險。
磷化：提高潤滑性，常用于裝配過程。
氧化發黑：美觀并具有一定防銹能力。
密封連接的可靠性需依賴緊固件與密封系統的協同配合：
墊片選擇：根據法蘭密封面類型選擇適配墊片，突面（RF）法蘭搭配金屬纏繞式墊片；超高壓場景的環連接面（RTJ）法蘭，則需通過螺栓壓緊金屬環墊片，實現金屬硬密封。
螺栓預緊：采用交叉順序逐步緊固，使用扭矩扳手或液壓拉伸器確保載荷均勻。
定期檢查：運行后需復查螺栓扭矩，防止松動。
規范遵循：嚴格遵循ASME PCC-1《壓力邊界螺栓法蘭連接裝配指南》。
ASME B16.5法蘭緊固件的選擇與尺寸適配是工業管道安全運行的關鍵，匹配壓力等級、尺寸參數、材質特性，才能充分發揮密封性能。我們提供全系列符合ASME B16.5標準的法蘭緊固件，涵蓋碳鋼、不銹鋼、合金鋼等多種材質，可根據具體工況定制尺寸方案，全程遵循標準規范，為管道系統提供可靠連接保障。
