API 5L GRB 碳鋼管尺寸解析

在石油、天然氣的勘探開發、長輸管道工程、市政燃?xì)廨斔偷雀邏毫黧w輸送領域，管道的尺寸精度與結構穩定性直接決定了系統的安全效率與使用壽命。API 5L GRB 碳鋼管作為美國石油學會（API）制定的專用管線鋼標準產品，憑借嚴格的尺寸管控、優異的力學性能與抗腐蝕能力，成為全球油氣及高壓流體輸送項目的核心選擇。API 5L GRB 碳鋼管尺寸的嚴格規范與檢驗，使其不僅是工程選型的關鍵，更是保障管道系統承壓安全、降低泄漏風險的核心前提。

API 5L 標準介紹

標準規范內容

API 5L 是針對管線鋼無縫管與焊接管制定的國際通用標準，主要適用于輸送石油、天然氣、水及其他流體的管道系統，涵蓋從常溫低壓到高溫高壓的多種工況。該標準明確了管材的分類體系、API 5L GRB 碳鋼管尺寸公差、化學成分、力學性能、工藝要求及檢驗流程，旨在確保管材在長距離輸送、復雜地質環境下的結構穩定性與耐腐蝕性。

標準將管材分為 “PSL1”（產品規范水平 1）與 “PSL2”（產品規范水平 2）兩個等級：PSL1 側重基礎性能與經濟性，適用于一般輸送場景；PSL2 則在化學成分、力學性能、無損檢測等方面要求更嚴苛，適配高壓、腐蝕性強或地質條件復雜的關鍵工程。API 5L GRB 屬于 PSL1 等級中的基礎牌號，是目前市場用量大、應用廣的管線鋼產品，兼顧性能與成本優勢。

材質性能介紹

API 5L GRB 碳鋼管以低碳錳鋼為基材，通過成分優化與工藝控制，實現了高壓工況下的性能平衡：

化學成分：科學調配碳、錳、硅等主要元素，并嚴格控制硫、磷等有害雜質含量，在確保材質強度的同時，有效規避因雜質引發的脆性斷裂隱患；部分高端產品通過添加微量鈮、釩等合金元素，顯著增強管材的屈服強度與抗時效性能。

力學性能：具備出色的抗拉與抗屈服能力，能夠抵御長輸管道因地質沉降、溫度變化產生的軸向應力；低溫環境下韌性表現優異，可有效防止脆裂問題的發生。

抗腐蝕性能：通過優化基材的元素配比與雜質控制，增強了自然環境下的耐大氣腐蝕能力；結合防腐涂層，可在多種復雜環境中長期穩定使用，降低電化學腐蝕風險。

生產工藝要求

API 5L GRB 碳鋼管需遵循嚴格的工藝規范，確保每一根管材都符合標準尺寸要求：

成型工藝：無縫管采用熱軋穿孔（加熱至 1200-1250℃后穿孔軋制）或冷拔（冷軋）工藝，無焊接接縫，耐壓性能更強，適用于高壓長輸管線；焊接管則采用直縫埋弧焊（LSAW）、螺旋埋弧焊（SSAW）或電阻焊（ERW）工藝，其中螺旋埋弧焊管因焊縫受力均勻，更適配大口徑長輸管道。

熱處理：必須進行正火處理（加熱至 880-920℃后空冷）或控制軋制，通過細化晶粒、消除內應力，提升管材的力學性能均勻性，避免因軋制應力導致的尺寸變形；焊接管還需對焊縫進行局部熱處理，確保焊縫強度與母材一致。

尺寸控制：軋制過程中采用在線測徑儀實時監控外徑與壁厚，冷拔工藝則通過模具精度控制，確保API 5L GRB 碳鋼管尺寸偏差符合標準要求；定尺切割采用數控切割設備，長度偏差控制在 ±5mm 以內，減少現場拼接誤差。

API 5L GRB 碳鋼管尺寸介紹

API 5L GRB 碳鋼管尺寸規格覆蓋廣泛，可滿足從中小口徑工業管道到超大口徑長輸管線的多樣需求，核心尺寸參數如下：

外徑（OD）范圍

無縫管：外徑常見規格為 1/8英寸（10.3mm）-24英寸（610mm），其中中小口徑（1/8英寸-8英寸）主要用于工業廠區內高壓管道，大口徑（10英寸-24英寸）適配長輸管線支線；

焊接管：外徑可擴展至 48.0 英寸（1219.2mm），超大口徑（30.0-48.0 英寸）螺旋埋弧焊管是跨區域長輸主管線的核心選擇，如西氣東輸類大型工程常用 36.0 英寸（914.4mm）規格。

壁厚（Schedule）規格

壁厚以 API 標準的 “Sch” 系列表示，涵蓋從低壓薄壁到高壓厚壁的全場景需求，常見規格及對應壁厚（以 12英寸外徑為例）如下：

Sch10：壁厚 4.57mm，適用于低壓流體輸送，如市政中水管道；

Sch20：壁厚 6.35mm，適配中低壓油氣支線管道；

Sch30：壁厚 8.38mm，常用于工業高壓水輸送；

Sch40：10.31mm，是 API 5L GRB 的基礎規格，廣泛應用于油氣田集輸管道；

Sch60：14.27mm，適用于高壓油氣長輸管線；

Sch80：17.48mm，適配超高壓工況，如油氣深井井口連接管；

Sch120/Sch160：25.4mm、33.32mm，用于極端高壓或腐蝕環境下的關鍵管道。

長度規格

標準定尺：無縫管常見長度為 20 英尺（6.096m）、40 英尺（12.192m）；焊接管因運輸限制，標準長度為 40 英尺（12.192m），大口徑螺旋焊管可定制 60 英尺（18.288m）長尺，減少現場焊接接口；

特殊長度：根據工程需求可提供 5-12 米的任意定尺，如山區管線因地形限制，常定制 8-10 米短尺管材，降低施工難度。

尺寸公差要求

API 5L 標準對尺寸精度管控嚴格，核心公差如下：

外徑公差：無縫管外徑公差為 ±0.5%，焊接管為 ±1.0%，如 12英寸（323.8mm）外徑管材，無縫管允許偏差 ±1.62mm，焊接管允許偏差 ±3.24mm；

壁厚公差：無縫管壁厚公差為 ±12.5%，焊接管為 ±10%，以 Sch40（12.70mm 壁厚）為例，無縫管允許偏差 ±1.59mm，焊接管允許偏差 ±1.27mm；

長度公差：定尺長度公差為 ±5mm，確保現場拼接時接口對齊精度。

API 5L GRB 碳鋼管尺寸和重量參數

尺寸壁厚表

公稱尺寸                               Nominal  Size			公稱壁厚  T Nominal Wall Thickness T
DN	NPS	OD	Sch10	Sch20	Sch30	STD	Sch40	Sch60	XS	Sch80	Sch100	Sch120	Sch140	Sch160	XXS
6	1/8	10.3	1.24		1.45	1.73	1.73		2.41	2.41
8	1/4	13.7	1.65		1.85	2024	2024		3.02	3.02
10	3/8	17.1	1.65		1.85	2.31	2.31		3.20	3.20
15	1/2	21.3	2.11		2.41	2.77	2.77		3.73	3.73				4.78	7.47
20	3/4	26.7	2.11		2.41	2.87	2.87		3.91	3.91				5.56	7.82
25	1	33.4	2.77		2.90	3.38	3.38		4.55	4.55				6.35	9.09
32	1 1/4	42.2	2.77		2.97	3.56	3.56		4.85	4.85				6.35	9.7
40	1 1/2	48.3	2.77		3.18	3.68	3.68		5.08	5.08				7.14	1015
50	2	60.3	2.77		3.18	3.91	3.91		5.54	5054				8.74	11.07
65	2 1/2	73.0	3.05		4.78	5.16	5.16		7.01	7.01				9.53	14.02
80	3	88.9	3.05		4.78	5.49	5.49		7.62	7.62				11.13	15.24
90	3 1/2	101.6	3.05		4.78	5.74	5.74		8.08	8.08
100	4	114.3	3.05		4.78	6.02	6.02		8.56	8.56		11.13		13.49	17.12
125	5	141.3	3.40			6.55	6.55		9.53	9.53		12.70		15.88	19.05
150	6	168.3	3.40			7.11	7.11		10.97	10.97		14.27		18.26	21.95
200	8	219.1	3.76	6.35	7.04	8.18	8.18	10.31	12.70	12.70	15.09	18.26	20.62	23.01	22.23
250	10	273.0	4.19	6.35	7.80	9.27	9.27	12.70	12.70	15.09	18.26	21.44	25.40	28.58	25.40
300	12	323.8	4.57	6.35	8.38	9.53	10.31	14.27	12.70	17.48	21.44	25.40	28.58	33.32	25.40
350	14	355.6	6.35	7.92	9.53	9.53	11.13	15.09	12.70	19.05	23.83	27.79	31.75	35.71
400	16	406.4	6.35	7.92	9.53	9.53	12.70	16.66	12.70	21.44	26.19	30.56	36.53	40.49
450	18	457.0	6.35	7.92	11.13	9.53	14.27	19.05	12.70	23.83	29.36	34.93	39.67	45.24
500	20	508.0	6.35	9.53	12.70	9.53	15.09	20.62	12.70	26.19	32.54	38.10	44.45	50.01
550	22	559.0	6.35	9.53	12.70	9.53		22.23	12.70	28.58	34.93	41.28	47.63	53.98
600	24	610.0	6.35	9.53	14.27	9.53	17.48	24.61	12.70	30.96	38.89	46.02	52.37	59.54

重量表（KG）

Nominal  Size		OD	每米重量 kg/m
DN	NPS	OD	Sch10	Sch20	Sch30	STD	Sch40	Sch60	XS	Sch80	Sch100	Sch120	Sch140	Sch160	XXS
6	1/8	10.3	0.28		0.32	0.37	0.37		0.47	0.47
8	1/4	13.7	0.49		0.54	0.63	0.63		0.8	0.8
10	3/8	17.1	0.63		0.7	0.84	0.84		1.1	1.1
15	1/2	21.3	1		1.12	1.27	1.27		1.62	1.62				1.95	2.55
20	3/4	26.7	1.28		1.44	1.69	1.69		2.2	2.2				1.9	3.64
25	1	33.4	2.09		2.18	2.5	2.5		3.24	3.24				4.24	5.45
32	1 1/4	42.2	2.7	-	2.87	3.39	3.39		4.47	4.47				5.16	7.77
40	1 1/2	48.3	3.11		3.53	4.05	4.05		5.41	5.41				7.25	9.56
50	2	60.3	3.93		4.48	5.44	5.44		7.48	7.48				11.11	13.44
65	2 1/2	73	5.26		8.04	8.63	8.63		11.41	11.41				14.92	20.39
80	3	88.9	6.45		9.92	11.29	11.29		15.72	15.72				21.35	27.68
90	3 1/2	101.6	7.4		11.41	13.57	13.57		18.63	18.63
100	4	114.3	8.36		12.91	16.07	16.07		22.32	22.32		28.32		33.54	41.03
125	5	141.3	11.57			21.77	21.77		30.97	30.97		40.28		49.11	57.43
150	6	168.3	13.48			28.26	28.26		42.56	42.56		54.2		67.56	79.22
200	8	219.1	19.96	33.31	36.81	42.55	42.55	53.08	64.64	64.64	75.92	90.44	100.9	111.3	107.9
250	10	273	27.78	41.77	51.03	60.31	60.31	81.55	81.55	96.01	114.8	133.1	155.2	172.3	155.2
300	12	323.9	36	49.73	65.2	73.88	79.73	109	97.46	132.1	159.9	187	208.1	238.8	187
350	14	355.6	54.69	67.9	81.33	81.33	94.55	126.7	107.4	158.1	195	224.7	253.6	281.7
400	16	406.4	62.64	77.83	93.27	93.27	123.3	160.1	123.3	203.54	245.6	286.7	333.2	365.4
450	18	457	70.57	87.71	122.4	105.2	.155.8	205.7	139.2	254.6	309.6	363.6	408.3	459.4
500	20	508	78.55	117.2	155.1	117.2	183.4	247.8	155.1	311.2	381.5	441.5	508.1	564.8
550	22	559	86.54	129.1	171.1	129.1		294.3	171.1	373.8	451.4	527	611.6	672.3
600	24	610	94.53	141.1	209.6	141.1	255.4	355.3	187.1	442.1	547.7	640	720.2	808.2

尺寸檢驗方式

為確保 API 5L GRB 碳鋼管的尺寸精度符合標準要求，需通過多環節專業檢驗，核心檢驗方式如下：

外徑與壁厚檢驗

在線實時檢測：軋制過程中采用激光測徑儀、超聲測厚儀連續監測外徑與壁厚，數據實時傳輸至控制系統，超差時自動調整工藝參數；

離線抽樣檢驗：每批次隨機抽取 3-5 根管材，采用數顯卡尺（精度 0.01mm）測量外徑，超聲波測厚儀（精度 0.02mm）檢測壁厚，檢測點需覆蓋管材兩端及中間位置，每根管材測量不少于 8 個點，確保尺寸均勻性；

橢圓度檢驗：對于無縫管，需用卡尺測量同一截面的最大外徑與最小外徑，計算橢圓度（（最大外徑 - 最小外徑）/ 標準外徑 ×100%），要求≤1.5%，避免因橢圓度超標導致的連接密封問題。

長度與直線度檢驗

長度檢驗：采用激光測距儀（精度 ±1mm）或鋼卷尺（精度 ±1mm）測量管材全長，確保符合定尺要求；

直線度檢驗：將管材放置于水平檢驗平臺，用百分表（精度 0.01mm）沿管材軸線方向測量，每米長度內直線度偏差≤1.5mm，全長直線度偏差≤0.15%× 長度，防止因管材彎曲導致的安裝困難。

第三方權威檢驗

對于重點工程用管，需委托第三方檢測機構（如 SGS、BV）進行尺寸復核，采用坐標測量?jī)x對關鍵尺寸進行三維掃描，生成尺寸報告，確保數據真實可追溯；同時核查廠家提供的 “材質證明書（MTC）”，確認尺寸參數與標準要求一致。

碳鋼管表面處理方式及用途

為提升管材的耐腐蝕性與使用壽命，API 5L GRB 碳鋼管需根據應用環境選擇針對性表面處理方式，不同處理方式的用途差異如下：

熱浸鍍鋅

處理工藝：將管材浸入熔融鋅液（溫度 440-460℃），在表面形成厚度 80-120μm 的鍍鋅層，鍍層附著力≥5N/mm；

用途：適配土壤埋地、潮濕環境的管道，如市政燃?xì)庵Ь€、油田集輸支線管道，可有效抵御土壤電化學腐蝕與濕氣侵蝕，使用壽命可達 15-20 年。

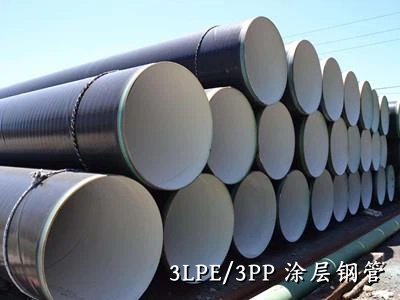

3PE 防腐涂層

處理工藝：采用 “底層環氧樹脂（厚度 80-120μm）+ 中間膠粘劑（厚度 170-250μm）+ 外層聚乙烯（厚度 1.8-3.0mm）” 的三層復合結構，通過靜電噴涂與纏繞工藝成型；

用途：是長輸油氣管道的優選處理方式，如跨區域天然氣長輸主管線、原油輸送管道，可在土壤、濕地、沙漠等復雜環境下長期使用，耐腐蝕性強，使用壽命可達 30 年以上。

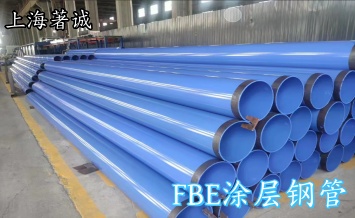

熔結環氧粉末（FBE）涂層

處理工藝：將環氧粉末加熱至 200-230℃，均勻噴涂于管材表面，形成厚度 300-500μm 的粉末涂層，涂層硬度≥3H；

用途：適用于高壓、高溫流體輸送管道，如油氣深井井口管、高溫蒸汽管道，具備優異的耐高溫性（長期使用溫度≤120℃）與抗劃傷能力，可抵御井下復雜介質腐蝕。
