API 5L Grade B 無縫鋼管是石油和天然氣工業中廣泛應用的一種無縫鋼管，API 5L 是美國石油學會（API）制定的用于規范管線鋼管的標準，“5L”中的“L”代表管線（Line）。該標準涵蓋了無縫和焊接鋼管，而Grade B是其中一種特定的鋼級。API 5L 標準會定期更新以適應行業發展和技術進步，確保鋼管在石油和天然氣輸送等惡劣環境下的質量和性能。
API 5L Grade B 無縫鋼管的規格
Processing Method | Seamless and Welded |
| Size Range | 1/8"- 48" / DN6 - 1200 |
| Thickness Schedule | SCH 10, SCH 20, SCH 40, STD, XS, SCH 100, SCH 120, SCH 160, XXS |
| Length | 6m or 12 m or Random |
| Standard | ASME B36.10M |
| Surface Treatment | Blasting and Painting , Epoxy Powder FBE, 2PE, 3PE Coating |
| Material Grade | ASTM A106B / A53, API 5L B / X42 / 46 / 52 / 56 / 60 / 65 / 70, A333 GR 6 |
API 5L 標準范圍
適用范圍制定本標準的目的是為給石油天然氣工業中輸氣、輸水、輸油用管提供一個適用的標準。本標準適用于無縫鋼管和焊接鋼管,其中包括普通端口、螺紋端口、承插端口的管及直通流線管(TFL)和端口己為特殊連接做好加工的管。
雖然符合本標準的普通端口的鋼管主要是供工地現場環形對焊之用，但制造廠對現場焊接將不承擔責任。
產品等級(PSL)
本標準規定了兩種產品規范等級(PSLI和PSL2)。此兩種PSL等級的產品所規定的標準技術要求水平不一樣，PSL2對碳當量、缺口韌性、屈服強度、抗拉強度有強制性要求。這里所述及其他方面的區別在附錄J中有論述。
可以明確要求只以PSL1或PSL2級供貨，沒有明確要求的則選其一供貨。無論是訂購PSLI或PSL2級的產品，需方還可附加要求。本標準有補充要求(附錄F)和其他可選項目。
鋼級
本標準所涉及的鋼級(見注釋)有A25、A、B、X42、X46、X52、X56、X60、X65、X70、X80及任一中間鋼級(鋼級高于X42的兩相鄰標準級的中間級由供需雙方協商)。
PSL1 級的管，以A25至X70級鋼供貨:
PSL2級的管，以B至X80級鋼供貨。
API 5L Grade B 無縫鋼管的化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Cu | Ni | Cr | Mo |
API 5L Gr.B | MIN | ||||||||
MAX | 0.28 | 1.20 | 0.03 | 0.03 | 0.5 | 0.5 | 0.5 | 0.15 |
碳（C）：含量通常控制在一定范圍內，一般不超過0.28%，適量的碳有助于保證鋼材的強度。
錳（Mn）：含量不超過1.20%，錳能提高鋼的強度和韌性，并在一定程度上消除硫的有害影響。
硫（S）和磷（P）：屬于有害元素，含量被嚴格限制，通常硫含量不超過0.03%，磷含量不超過0.03%，以確保鋼材的質量和性能。
API 5L Grade B 無縫鋼管的機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM API 5LB | 415 min | 240 min | 23min |
屈服強度：屈服強度為240MPa，這意味著在承受壓力時，鋼管在達到該應力值之前會保持彈性變形，超過此值后開始產生塑性變形。
抗拉強度：抗拉強度為415MPa，它表示材料在拉伸過程中所能承受的應力，反映了鋼管抵抗拉伸破壞的能力。
API 5L Grade B 無縫鋼管的尺寸
API 5L Grade B無縫鋼管規格主要適用于尺寸范圍為 1/8"至 48"（DN6 到DN1200）。這些鋼管的壁厚必須符合 ASME B36.10 標準，壁厚等級有SCH 10, SCH 20, SCH 40, STD, XS, SCH 100, SCH 120, SCH 160, XXS。
DN | NPS | OD | SCH20 | SCH30 | STD | SCH40 | SCH60 | XS | 80 |
6 | 1/8 | 10.3 | - | 1.45 | 1.73 | 1.73 | - | 2.41 | 2.41 |
8 | 1/4 | 13.7 | - | 1.85 | 2.24 | 2.24 | - | 3.02 | 3.02 |
10 | 3/8 | 17.1 | - | 1.85 | 2.31 | 2.31 | - | 3.20 | 3.20 |
15 | 1/2 | 21.3 | - | 2.41 | 2.77 | 2.77 | - | 3.73 | 3.73 |
20 | 3/4 | 26.7 | - | 2.41 | 2.87 | 2.87 | - | 3.91 | 3.91 |
25 | 1 | 33.4 | - | 2.90 | 3.38 | 3.38 | - | 4.55 | 4.55 |
32 | 11/4 | 42.2 | - | 2.97 | 3.56 | 3.56 | - | 4.85 | 4.85 |
40 | 11/2 | 48.3 | - | 3.18 | 3.68 | 3.68 | - | 5.08 | 5.08 |
50 | 2 | 60.3 | - | 3.18 | 3.91 | 3.91 | - | 5.54 | 5.54 |
65 | 21/2 | 73.0 | - | 4.78 | 5.16 | 5.16 | - | 7.01 | 7.01 |
80 | 3 | 88.9 | - | 4.78 | 5.49 | 5.49 | - | 7.62 | 7.62 |
90 | 31/2 | 101.6 | - | 4.78 | 5.74 | 5.74 | - | 8.08 | 8.08 |
100 | 4 | 114.3 | - | 4.78 | 6.02 | 6.02 | - | 8.56 | 8.56 |
OD Tolerance | WT Tolerance | ||||
A, B | X42 ~ X70 | ||||
D<60.3milimeter | +0.41/-0.40milimeter | D<73milimeter | +20%/-12.5% | D<73milimeter | +15%/-12.5% |
D>=60.3milimeter | +0.75/-0.40milimeter | D>=73milimeter | +15%/-12.5% | D>=73milimeter | +15%/-12.5% |

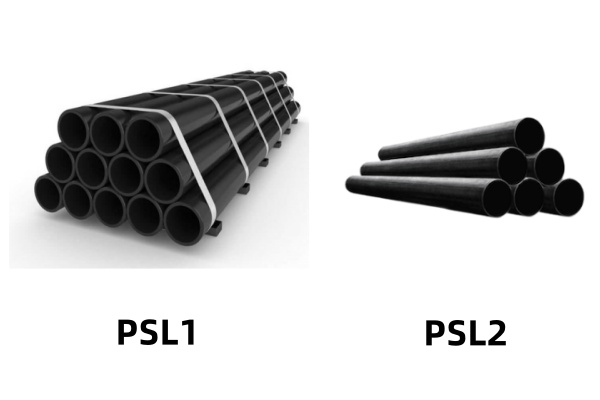

PSL1 VS PSL2
質量和檢驗要求
PSL1
檢驗項目較少：對鋼管的檢驗要求相對基礎。例如，只要求對每根鋼管進行外觀檢查，對無損檢測的要求相對寬松，通常只需要對部分鋼管進行抽樣檢測。
質量控制程度較低：在化學成分和力學性能的檢驗頻率上，PSL1的要求低于PSL2。對于一些關鍵性能指標，允許有相對較大的波動范圍。
PSL2
全面嚴格檢驗：對鋼管的質量控制更為嚴格，幾乎對每根鋼管都要進行全面的無損檢測，包括超聲波檢測、磁粉檢測或液體滲透檢測等，以確保鋼管不存在內部和表面缺陷。
嚴格的性能一致性：在化學成分和力學性能方面，要求更嚴格的一致性。對每根鋼管的各項性能指標都有嚴格的規定，檢驗頻率更高，以保證整批鋼管的質量穩定性。
應用場景
PSL1：適用于一些對管道質量和性能要求相對較低的場合，如一些臨時性的油氣輸送管道、對安全性要求不是極高的短途輸送管道，或者是在一些環境條件相對較好、運行壓力和溫度相對穩定的區域使用。
PSL2：主要應用于對管道安全性和可靠性要求極高的項目，特別是在惡劣的環境條件下或輸送高危介質時。這些應用場景要求鋼管能夠承受高壓、低溫、強腐蝕等極端條件，PSL2級別的鋼管憑借其更高的質量和性能標準，能夠更好地滿足這些嚴格要求，保障管道系統的長期穩定運行。
