瀏覽數量： 330 作者： 本站編輯 發布時間： 2025-08-18 來源： 本站

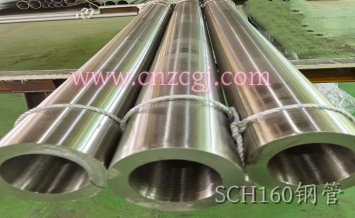

在高壓管道系統中，SCH160鋼管也成為厚壁鋼管，它憑借出色的性能和可靠的質量，獲得了廣泛應用。它究竟有何獨特之處，能在眾多鋼管種類中脫穎而出？讓我們一同深入了解。
SCH160 中的 “SCH” 是 “Schedule” 的縮寫，表示鋼管的壁厚等級。數字 “160” 不代表實際壁厚，而是一個標準化的等級編號。一般而言，數字越大，管壁越厚，相應地，其承壓能力也就越高。厚壁管鋼管主要用于應對那些對管道承壓能力和耐用性要求極高的工業管道系統。
依據 ASME B36.10M 這一廣泛應用的標準，SCH160鋼管的公稱管徑范圍跨度較大，涵蓋了從較小尺寸到較大尺寸，以滿足不同項目的需求。通常其管徑范圍從 1/2 英寸到 48 英寸（對應公稱通徑 DN15 - DN1200） ，不同管徑的鋼管在壁厚等參數上也有所差異，可適應多樣化的工程設計要求。
| 加工方式 | 無縫管，直縫管 |
| 尺寸范圍 | 1/8"- 48" / DN6 - 1500 |
| 壓力等級 | SCH 10S- SCH 160, XXS |
| 鋼管長度 | 6米/12米定尺或散尺 |
| 生產標準 | ASME B36.10 |
| 表面處理 | 環氧粉末FBE, 2PE, 3PE |
SCH160鋼管的外徑尺寸豐富多樣，常見的外徑從 1/2英寸 到24英寸不等。不同外徑的選擇取決于具體工程的流量需求、空間布局以及系統壓力等多種因素。
其壁厚也是根據管徑的不同而有所變化，一般范圍在 4.78mm - 59.54mm 之間。如 2 英寸（約 50.8mm）外徑的鋼管，壁厚為11.11mm；而 12 英寸（約 323.9mm）外徑的鋼管，壁厚可達 33.32mm。較厚的管壁賦予了鋼管強大的抗壓能力，使其能夠承受來自內部流體的高壓以及外部環境的各種壓力。
由于外徑和壁厚的差異，厚壁鋼管的重量也各有不同。根據鋼管的重量計算公式，重量（千克 / 米）=（外徑 - 壁厚）× 壁厚 × 0.02466。以每米重量來計算，從較小規格的每米 1.95kg（如外徑 21.3mm，壁厚 4.78mm 的鋼管）到較大規格每米 808.2kg（如外徑 610mm，壁厚 59.54mm 的鋼管）。重量參數在工程施工中十分關鍵，它關系到管道系統的支撐設計、運輸成本以及安裝難度等方面。
| Nominal Size [inches] | Outside diameter [mm] | Wall thickness [mm] | Weight [kg/m] |
| 1/2" | 21.3 | 4.78 | 1.95 |
| 3/4" | 26.7 | 5.56 | 1.90 |
| 1" | 33.4 | 6.35 | 4.24 |
| 1-1/4" | 42.2 | 6.35 | 5.16 |
| 1-1/2" | 48.3 | 7.14 | 7.25 |
| 2" | 60.3 | 8.74 | 11.11 |
| 2-1/2" | 73 | 9.53 | 14.92 |
| 3" | 88.9 | 11.13 | 21.35 |
| 4" | 114.3 | 13.49 | 33.54 |
| 5" | 141.3 | 15.88 | 49.11 |
| 6" | 168.3 | 18.26 | 67.56 |
| 8" | 219.1 | 23.01 | 111.3 |
| 10" | 273 | 28.58 | 172.3 |
| 12" | 323.8 | 33.32 | 238.8 |
| 14" | 355.6 | 35.71 | 281.7 |
| 16" | 406.4 | 40.49 | 365.4 |
| 18" | 457 | 45.24 | 459.4 |
| 20" | 508 | 50.01 | 564.8 |
| 22" | 559 | 53.98 | 672.3 |
| 24" | 610 | 59.54 | 808.2 |
厚壁鋼管最為顯著的特點之一就是其出色的承壓能力。在標準工況下，它能夠承受相當高的壓力，具體數值會因鋼管的材質、外徑、壁厚以及使用環境等因素而有所波動。這樣強大的承壓能力，使得它在高壓環境中能夠穩定運行，有效保障管道系統的安全與可靠性。
| Maximum Allowable Pressure(psi)(kPa) | ||||||||||||||
| NPS | Outside Diameter | Schedule | ||||||||||||
| (inch) | (mm) | 10 | 20 | 30 | STD | 40 | 60 | XS | 80 | 100 | 120 | 140 | 160 | XXS |
| 1/2" | 21.3 | 6358 | 6358 | 8575 | 8575 | 10908 | 17150 | |||||||
| 43838 | 43838 | 59125 | 59125 | 75211 | 118249 | |||||||||
| 3/4" | 26.7 | 5273 | 5273 | 7187 | 7187 | 10220 | 14373 | |||||||
| 36357 | 36357 | 49554 | 49554 | 70467 | 99102 | |||||||||
| 1" | 33.4 | 4956 | 4956 | 6670 | 6670 | 9316 | 13340 | |||||||
| 34172 | 34172 | 45990 | 45990 | 64234 | 91979 | |||||||||
| 1-1/4" | 42.2 | 4133 | 4133 | 5638 | 5638 | 7380 | 11276 | |||||||
| 28497 | 28497 | 38874 | 38874 | 50885 | 77748 | |||||||||
| 1-1/2" | 48.3 | 3739 | 3739 | 5158 | 5158 | 7247 | 10316 | |||||||
| 25780 | 25780 | 35564 | 35564 | 49968 | 71129 | |||||||||
| 2" | 60.3 | 3177 | 3177 | 4498 | 4498 | 7097 | 8995 | |||||||
| 21905 | 21905 | 31014 | 31014 | 48934 | 62021 | |||||||||
| 2-1/2" | 73 | 3460 | 3460 | 4704 | 4704 | 6391 | 9408 | |||||||
| 23857 | 23857 | 32434 | 32434 | 44066 | 64868 | |||||||||
| 3" | 88.9 | 3024 | 3024 | 4200 | 4200 | 6132 | 8400 | |||||||
| 20850 | 20850 | 28959 | 28959 | 42280 | 57918 | |||||||||
| 4" | 114 | 2581 | 2581 | 3670 | 3670 | 4769 | 5782 | 7339 | ||||||
| 17796 | 17796 | 25305 | 25305 | 32882 | 39867 | 50602 | ||||||||
| 5" | 141 | 2273 | 2273 | 3303 | 3303 | 4404 | 5505 | 6606 | ||||||
| 15672 | 15672 | 22774 | 22774 | 30366 | 37957 | 45548 | ||||||||
| 6" | 168 | 2071 | 2071 | 3195 | 3195 | 4157 | 5318 | 6390 | ||||||
| 14280 | 14280 | 22030 | 22030 | 28663 | 36668 | 44059 | ||||||||
| 8" | 219 | 1420 | 1574 | 1829 | 1829 | 2307 | 2841 | 2841 | 3375 | 4085 | 4613 | 5147 | 4971 | |
| 9791 | 10853 | 12611 | 12611 | 15907 | 19589 | 19589 | 23271 | 28166 | 31807 | 35489 | 34275 | |||
| 10" | 273 | 1140 | 1399 | 1664 | 1664 | 2279 | 2279 | 2708 | 3277 | 3847 | 4558 | 5128 | 4558 | |
| 7860 | 9646 | 11473 | 11473 | 15714 | 15714 | 18672 | 22595 | 26525 | 31427 | 35358 | 31427 | |||
| 12" | 324 | 961 | 1268 | 1441 | 1560 | 2160 | 1922 | 2644 | 3244 | 3843 | 4324 | 5042 | 3843 | |
| 6626 | 8743 | 9936 | 10756 | 14893 | 13252 | 18230 | 22367 | 26497 | 29814 | 34765 | 26497 | |||
| 14" | 356 | 875 | 1092 | 1313 | 1313 | 1533 | 2079 | 1750 | 2625 | 3283 | 3829 | 4375 | 4921 | |
| 6033 | 7529 | 9053 | 9053 | 10570 | 14335 | 12066 | 18099 | 22636 | 26401 | 30166 | 33930 | |||
| 16" | 406 | 766 | 956 | 1148 | 1148 | 1531 | 2009 | 1531 | 2585 | 3157 | 3733 | 4404 | 4882 | |
| 5282 | 6592 | 7915 | 7915 | 10556 | 13852 | 10556 | 17824 | 21768 | 25739 | 30366 | 33661 | |||
| 18" | 457 | 681 | 849 | 1192 | 1021 | 1530 | 2042 | 1361 | 2553 | 3147 | 3743 | 4252 | 4848 | |
| 4695 | 5854 | 8219 | 7040 | 10549 | 14080 | 9384 | 17603 | 21699 | 25808 | 29318 | 33427 | |||
| 20" | 508 | 613 | 919 | 1225 | 919 | 1455 | 1989 | 1225 | 2526 | 3138 | 3675 | 4288 | 4824 | |
| 4227 | 6337 | 8446 | 6337 | 10032 | 13714 | 8446 | 17417 | 21637 | 25339 | 29566 | 33261 | |||
| 22" | 559 | 557 | 835 | 1114 | 835 | 1949 | 1114 | 2506 | 3063 | 3619 | 4176 | 4733 | ||
| 3841 | 5757 | 7681 | 5757 | 13438 | 7681 | 17279 | 21119 | 24953 | 28794 | 32634 | ||||
| 24" | 610 | 510 | 766 | 1147 | 766 | 1405 | 1978 | 1021 | 2489 | 3126 | 3700 | 4210 | 4786 | |
| 3516 | 5282 | 7909 | 5282 | 9687 | 13638 | 7040 | 17162 | 21554 | 25512 | 29028 | 32999 | |||
碳鋼鋼管：采用 ASTM A106 B等標準生產的碳鋼材質厚壁鋼管，擁有良好的綜合力學性能 。它價格相對較低，在一般工業管道輸送領域展現出了極高的性價比 。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | V |
| ASTM A106B | MIN | 0.29 | 0.10 | ||||||||
| MAX | 0.30 | 1.06 | 0.035 | 0.035 | 0.40 | 0.15 | 0.40 | 0.40 | 0.08 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
| ASTM A106B | 415 min | 240 min | 22 min |
合金鋼管：合金鋼材質在碳鋼的基礎上加入了合金元素，如鉻、鉬、釩等，提高了管道的強度、耐腐蝕性和耐高溫性，適用于一些對管道承壓能力要求較高的場合，如石油、化工、制藥等行業。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo |
| ASTM A335 P22 | MIN | 0.05 | 0.30 | 1.90 | 0.87 | |||
| MAX | 0.15 | 0.60 | 0.025 | 0.025 | 0.50 | 2.60 | 1.13 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
| ASTM A335 P22 | 415 min | 205 min | 30 min |
不銹鋼鋼管：不銹鋼材質的SCH160鋼管，以其出色的耐腐蝕性能成為化工、海洋等惡劣環境下能夠憑借其表面的致密氧化膜，有效抵御腐蝕，延長管道使用壽命，降低成本 。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr |
| ASTM A312 TP304 | MIN | 8.00 | 18.00 | |||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 13.00 | 20.00 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
| ASTM A312 TP304 | 485 min | 170 min | 35 min |
石油與天然氣行業
在石油和天然氣的開采、輸送以及加工環節中，常常面臨高壓、易燃易爆等復雜且嚴苛的工況。SCH160鋼管憑借其高強度和高承壓能力，被廣泛應用于油井的套管、輸油輸氣管道以及煉油廠、天然氣處理廠的內部工藝管道等。
化工行業
化工生產過程中涉及到眾多具有腐蝕性的介質以及高壓反應環境。厚壁鋼管不僅能承受高壓，而且通過選擇合適的材質（如耐腐蝕的合金鋼材質），還能有效抵抗各類化學物質的侵蝕。
電力行業
厚壁鋼管的耐高溫、高壓特性使其成為蒸汽管道的理想選擇。它能夠在高溫高壓的蒸汽環境中長期穩定運行，保障電力生產過程中的能量傳輸效率，減少因管道故障導致的停機風險。
SCH160鋼管以其獨特的性能優勢，在多個重要工業領域發揮著不可或缺的作用。無論是從規格參數的多樣性，還是承壓能力和應用范圍的廣泛性來看，它都是一款值得信賴的高性能管材。
如果您正在籌備或參與的項目中有采購SCH160鋼管的計劃，請隨時聯系我們獲取相關報價和技術支持。
上海著誠管件制造有限公司作為一家專業的工程制造服務商，在工業管道領域深耕多年，集加工制造、定制服務與銷售于一體。公司可承接各類工業管道系統裝配、預制管段加工、鋼結構工程、防護圍欄及非標金屬構件定制項目。從材料切割、成型、打磨到焊接組裝，我們提供一站式加工服務，助力客戶縮短供應鏈、降低成本、提升項目執行效率。
質量把控：嚴格實施質量控制體系，從原料采購、加工工藝到產品交付，全流程把控產品的質量。
定制服務：我們始終堅持以項目需求為基礎，為客戶提供彎曲加工、切割成型、表面打磨、坡口處理及專業焊接等加工制造服務。
專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
上海著誠管件制造有限公司致力于為客戶提供從圖紙、加工制造再到成品交付的一站式解決方案，歡迎各類工程項目方、承包商及企業客戶來電來圖咨詢，我們將為您提供專業的技術支持與高效的制造服務，期待成為您值得信賴的合作伙伴。
