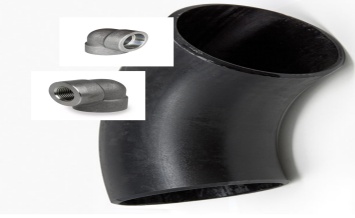

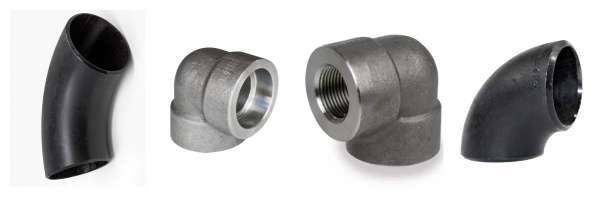

碳鋼90度彎頭的分類



           碳鋼90度彎頭是管道系統中應用最為廣泛的一種管件，通常按照連接方式可分為：對焊90度彎頭、螺紋90度彎頭和承插90度彎頭。對焊彎頭按照美標ASME B16.9標準生產，承插和螺紋彎頭按照ASME B16.11標準制造。ASTM A234 WPB彎頭是石油和天然氣行業中常用的彎頭。上海著誠管件制造有限公司，作為專業的管道及配件供應商，多年來致力于為石油天然氣、化工和石化、水處理、核電站、海上平臺和造船等客戶提供對焊管件產品及服務。

           長半徑和段半徑彎頭介紹

           對焊碳鋼90度彎頭按照彎曲半徑分類可分為：長半徑（LR）彎頭和短半徑（SR）彎頭。

           ASTM A234 碳鋼90度彎頭

         ASTM A234是美國材料與試驗協會（ASTM International）制定的一個材料標準，它對碳鋼和合金鋼對焊管件的化學成分、機械性能、熱處理、沖擊試驗等方面做了明確規定。該標準 要求材料必須符合特定的化學成分要求，以確保管件的強度和耐腐蝕性能。

         ASTM A234 WPB是對焊管件中最為常用的一種碳鋼材料，具有優良的低溫韌性、耐腐蝕性和高溫強度等性能。它主要用于制造高壓閥門、管件、化工設備等領域。

           WPB是以下英文單詞的縮寫：

           W = WELDABLE / wrought

           P = RELATED TO P NUMBER OF ALLOY MATERIAL

           B = REFER TO MINIMUM YIELD OF MATERIAL。

           熱處理：

           在620℃[1150℉]至980℃[1800℉]下熱成型WPB、WPC、WPR配件，無需進行熱處理，因為它們在靜止空氣中冷卻。

           在980℃[1800℉]以上溫度下制成的熱成型或鍛造的WPB、WPC、WPR配件應退火、正火或正火加回火。NPS4熱鍛配件不需要進行熱處理。

           通過將配件坯料的一部分局部加熱到任何溫度進行成形的NPS12以上的配件應進行退火、正火或正火和回火。這些配件包括彎頭、三通、異徑管，碳含量應低于0.26%。在這種成形工 藝下，NPS12不需要進行熱處理。

           低于620℃[1150℉]的冷成型配件應在595至690℃[1100至1275℉]下進行標準化或應力消除。

           通過熔焊生產的配件以及焊接端壁厚為3/4英寸[19毫米]或更大的配件應在595至675℃[1100至1250℉]下進行焊后熱處理。

           化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cr	Mo	Ni	Cu	V
ASTM A234 WPB	MIN		0.29			0.10
	MAX	0.30	1.06	0.050	0.058		0.40	0.15	0.40	0.40	0.08

           機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %	HARDNESS
ASTM A234 WPB	415 min	240 min	22 min	30 min	197 max

           90度對焊彎頭的尺寸

DN	NPS	OD(MM)	A
			LR	SR
15	1/2	21.3	38	25
20	3/4	26.7	38	25
25	1	33.4	38	25
32	1-1/4	42.2	48	32
40	1-1/2	48.3	57	38
50	2	60.3	76	51
65	2-1/2	73	95	64
80	3	88.9	114	76
90	3-1/2	101.6	133	89
100	4	114.3	152	102
125	5	141.3	190	127
150	6	168.3	229	152
200	8	219.1	305	203
250	10	273	381	254
300	12	323.8	457	305
350	14	355.6	533	356
550	22	559	838	559
600	24	610	914	610
650	26	660	991	660
700	28	711	1067	711
750	30	762	1143	762
800	32	813	1219	813
850	34	864	1295	864
900	36	914	1372	914
950	38	965	1447	965
1000	40	1016	1524	1016
1050	42	1067	1600	1067
1100	44	1118	1676	1118
1150	46	1168	1753	1168
1200	48	1219	1829	1219
1300	52	1321	1981	1321
1400	56	1422	2134	1422
1500	60	1524	2286	1524
1600	64	1626	2438	1626

           產品優勢：

           安裝便捷：ASTM A234 WPB碳鋼對焊管件采用先進的對焊技術，縮短了安裝時間和工作量，提高了管道工程的效率。

           經久耐用：ASTM A234對焊管件具有優異的材料質量和高效的焊接工藝，能夠承受各種復雜環境下的腐蝕和壓力，確保管道長期穩定運行。

           維護簡便：對焊管件的規格和形狀標準化，便于維護和更換，降低了運行成本。

           性價比高：對焊管件具有較高的性價比，通過降低維護成本、提高效率等方式，能夠為用戶帶來顯著的經濟效益。

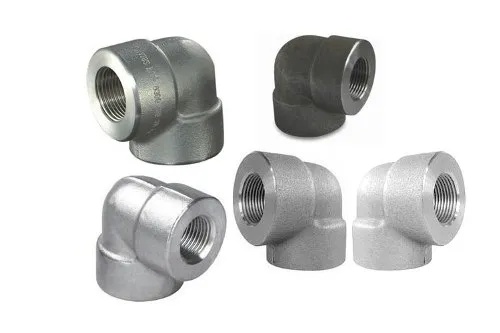

           ASTM A105 90度彎頭

          ASTM A105是美標碳鋼材料標準，主要用于制造鍛造管件。鍛制彎頭按照連接方式可分為螺紋和承插兩種形式，主要用于直徑小于4英寸的高壓管道系統。ASTM A105鍛制彎頭以其優  良的力學性能、良好的耐腐蝕性、優異的焊接性能、廣泛的應用領域、符合國際標準以及穩定的材質特性，成為管道系統中不可或缺的重要元件。

           化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cu	Ni	Cr	Mo	V
ASTM A105	MIN		0.60			0.10
	MAX	0.35	1.05	0.035	0.040	0.35	0.40	0.40	0.30	0.12	0.08

           機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %	HARDNESS
ASTM A105	485 min	250 min	22 min	30 min	197 max

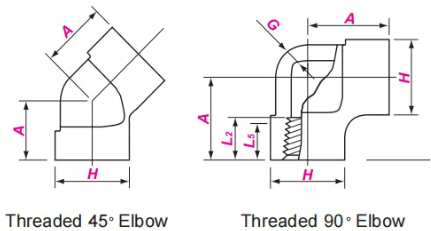

           螺紋彎頭的尺寸

Nominal Size		Center-to-End				Outside Diameter of Band		Wall Thickness		Length of Thread
DN	NPS	A				H		Gmin		L 5 min	L 2 min
		90°Elbows		45°Elbows
		3000	6000	3000	6000	3000	6000	3000	6000
6	1/8	21	25	17	19	22	25	3.18	6.35	6.4	6.7
8	1/4	25	28	19	22	25	33	3.30	6.60	8.1	10.2
10	3/8	28	33	22	25	33	38	3.51	6.98	9.1	10.4
15	1/2	33	39	25	28	38	46	4.09	8.15	10.9	13.6
20	3/4	38	44	28	33	46	56	4.32	8.53	12.7	13.9
25	1	44	51	33	35	56	62	4.98	9.93	14.7	17.3
32	11/4	51	60	35	43	62	75	5.28	10.59	17.0	18.0
40	11/2	60	64	43	44	75	84	5.56	11.07	17.8	18.4
50	2	64	83	44	52	84	102	7.14	12.09	19	19.2
65	21/2	83	95	52	64	102	121	7.65	15.29	23.6	28.9
80	3	95	106	64	79	121	146	8.84	16.64	25.9	30.5
100	4	114	114	79	79	152	152	11.18	18.67	27.7	33

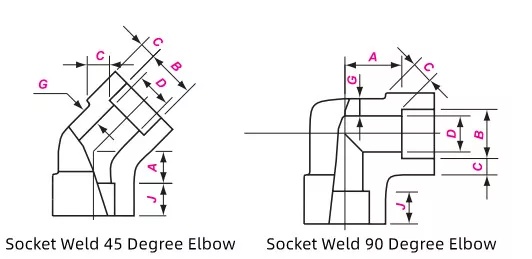

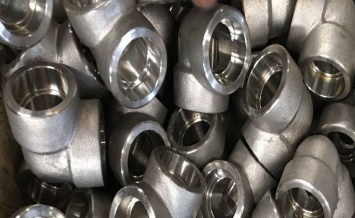

           承插彎頭的尺寸

DN	NPS	B	G			C
			3000	6000	9000	3000		6000		9000
						ave	min	ave	min	ave	min
6	1/8	10.9	2.41	3.15	一	3.18	3.18	3.96	3.43	一	一
8	1/4	14.3	3.02	3.68	一	3.78	3.30	4.60	4.01	一	一
10	3/8	17.7	3.20	4.01	一	4.01	3.50	5.03	4.37	一	一
15	1/2	21.9	3.73	4.78	7.47	4.67	4.09	5.97	5.18	9.53	8.18
20	3/4	27.3	3.91	5.56	7.82	4.90	4.27	6.96	6.04	9.78	8.56
25	1	34.0	4.55	6.35	9.09	5.69	4.98	7.92	6.93	11.38	9.96
32	11/4	42.8	4.85	6.35	9.70	6.07	5.28	7.92	6.93	12.14	10.62
40	11/2	48.9	5.08	7.14	10.15	6.35	5.54	8.92	7.80	12.70	11.12
50	2	61.2	5.54	8.74	11.07	6.93	6.04	10.92	9.50	13.84	12.12
65	21/2	73.9	7.01	一		8.16	7.62		一	一
80	3	89.9	7.62	一		9.52	8.30	一	一
100	4	115.5	8.56	一		10.69	9.35			一

           ASTM A105 90度彎頭的優勢

           高強度和耐久性：ASTM A105彎頭由低碳鋼制成，具有優異的機械性能，包括高抗拉強度和屈服強度。這使得它能夠承受高壓和重載條件，同時保持長期的穩定性和耐用性。

           良好的耐腐蝕性能：盡管ASTM A105是一種碳鋼材料，但它通常與防腐涂層或內襯一起使用，以提高其耐腐蝕性能。這種材料可以在多種腐蝕性環境中長時間使用，包括鹽水、化學品和石油產品。

           優異的可焊性：ASTM A105彎頭具有優異的焊接性能，可以與各種管道系統材料（如碳鋼、不銹鋼等）進行可靠的焊接連接。這有助于確保管道系統的完整性和安全性。

           廣泛的適用性：ASTM A105彎頭適用于各種工業應用，包括石油、天然氣、化工、電力和制藥等行業。其標準化的尺寸和規格使其易于與其他管道系統部件進行匹配和連接。

           成本效益：與其他高合金材料相比，ASTM A105彎頭的成本相對較低，同時仍能保持優異的性能和耐用性。這使得它成為一種具有成本效益的解決方案，適用于各種預算和工程要求。

           易于安裝和維護：ASTM A105彎頭采用標準化設計和制造，易于安裝和拆卸。此外，其簡單的結構使得維護和檢修工作變得更加容易和高效。

           綜上所述，ASTM A105彎頭以其高強度、良好的耐腐蝕性能、優異的可焊性、廣泛的適用性、成本效益、符合國際標準和易于安裝維護等優勢，在管道系統中發揮著重要作用。
