來自意大利的老客戶，每年都會從通過我們公司采購SS904L不銹鋼材料的鋼管、管件、法蘭等產品。10月初，該客戶又與我們簽訂了一份SS904L歐標法蘭的訂單，這份訂單全部產品采用EN1092-1歐標法蘭標準設計，產品包括Type01板式法蘭；Type05盲板法蘭；Type11對焊法蘭三種類型。作為我們穩定的老客戶，我們的合作基于雙方多年以來建立的信任以及客戶對我們銷售的產品和服務的認可。
Description of Goods | Quantity (PCS) |
FLG EN1092-1/11/C 1.4539 ( 904L ) SCH.40 PN 16/40 DN.25 | 50 |
FLG EN1092-1/11/C 1.4539 ( 904L ) SCH.40 PN 16/40 DN.40 | 25 |
FLG EN1092-1/11/C 1.4539 ( 904L ) SCH.40 PN 40 DN.50 | 35 |
FLG EN1092-1/11/C 1.4539 ( 904L ) SCH.40 PN 40 DN.100 | 18 |
FLG EN1092-1/01/C 1.4539 ( 904L ) PN 25 DN.300 | 16 |
FLG EN1092-1/01/D 1.4539 ( 904L ) PN 25 DN.300 | 13 |
FLANGIA EN1092-1/05/D – DN25 PN40 – 1.4539 (904L) | 26 |
FLANGIA EN1092-1/05/D – DN40 PN40 – 1.4539 (904L) | 15 |
FLANGIA EN1092-1/05/D – DN50 PN40 – 1.4539 (904L) | 15 |
TOTAL | 213 |
SS904L歐標法蘭憑借優異的耐腐蝕性能、良好的力學性能，成為化工、石油、電力等工業管道系統中關鍵連接配件，其性能直接影響整個系統的安全性、穩定性與使用壽命。
SS904L 歐標法蘭是以 SS904L 超級奧氏體不銹鋼為原料，按照歐洲法蘭生產標準EN1092-1鍛造的法蘭產品，專為應用于腐蝕環境中應用的管道系統設計。
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
SS904L | MIN | 23.00 | 19.00 | 4.00 | 1.00 | ||||||
MAX | 0.02 | 2.00 | 0.040 | 0.030 | 1.00 | 28.00 | 23.00 | 5.00 | 0.10 | 2.00 |
SS904L 不銹鋼主要金屬元素包含 19%-23% 鉻、23%-28% 鎳、4%-5% 鉬以及 1.5% 左右的銅，這些化學元素共同賦予了材料優異的耐腐蝕性能。
在硫酸、磷酸、醋酸等強腐蝕介質中，SS904L的耐腐蝕能力遠高于SS304、SS316等常規不銹鋼，尤其在低溫環境下，仍能保持良好的韌性與強度，避免低溫脆性斷裂問題。
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A182 F904L (N08904) | 490 min | 215 min | 35 min |
在物理性能方面，SS904L 歐標法蘭的常溫抗拉強度≥490MPa，屈服強度≥215MPa，延伸率≥35%，確保在高壓、高溫工況下仍能穩定承載，不易出現變形或泄漏。
EN1092-1標準是歐洲乃至全球工業領域公認的鋼法蘭權威標準，為法蘭產品的品質提供了全面保障。
EN1092 - 1標準對法蘭的尺寸、壓力等級、材料要求、連接方式、密封面類型等關鍵參數做出了明確規定。在尺寸方面，標準詳細界定了法蘭的公稱直徑（DN10 - DN4000）、公稱壓力（PN2.5 - PN400）、螺栓孔數量與間距、法蘭厚度等尺寸公差，確保不同廠家生產的法蘭可實現互換，降低管道系統安裝與維護的難度。
標準還對法蘭的表面處理、無損檢測、標識要求等做出規范。例如，法蘭表面需進行防銹處理，可采用鍍鋅、涂漆或鈍化等方式；關鍵部位需通過超聲波檢測或射線檢測，確保無內部缺陷；法蘭本體需清晰標注公稱直徑、公稱壓力、材料牌號、標準編號等信息，便于追溯與檢驗。嚴格遵循 EN1092 - 1 標準，讓 SS904L 歐標法蘭在品質一致性、安全性與兼容性上達到行業先進水平。
EN1092-1 作為 EN1092 標準體系中針對鋼制法蘭的核心標準，包含了多種不同類型的法蘭，不同類型的法蘭在結構設計、連接方式與適用場景上存在差異，以滿足工業管道系統中不同連接需求。主要的法蘭種類如下：
類型編號 | 法蘭名稱 (中文) | 英文名稱 | 主要特點與用途 |
Type 01 | 板式平焊法蘭 | Plate flange for welding | 是一個平板，通過雙面角焊縫連接到管子上。結構簡單，成本低，但承壓能力相對較低。 |
Type 02 | 活套板式法蘭 (用于翻邊短節) | Loose plate flange for lap joint (Types 32-37) | 與一個翻邊短節（如 Type 33）或 lap joint stub end 配合使用。法蘭本身不接觸介質，可自由旋轉，便于螺栓孔對齊。常用于需要頻繁拆卸的系統。 |
Type 04 | 活套板式法蘭 (用于焊頸翻邊短節) | Loose plate flange for weld-neck collar (Type 34) | 專門與 Type 34（對焊頸翻邊短節）配合使用的活套法蘭。 |
Type 05 | 盲板法蘭 | Blind flange | 沒有中心孔，用于封閉管道、閥門或設備的端口，以便于未來擴展、檢修或進行壓力測試。 |
Type 11 | 對焊法蘭 | Weld-neck flange | 性能良好、應用最廣的高壓法蘭。具有錐形長頸，與管道對焊連接。能有效降低應力集中，強度高，適用于高溫、高壓及交變載荷的苛刻工況。 |
Type 12 | 帶頸平焊法蘭 | Hubbed slip-on flange for welding | 帶有一個短頸，可以通過角焊縫內外焊接。比板式法蘭強度好，比對焊頸法蘭安裝方便，但承壓能力介于兩者之間。 |
Type 13 | 帶頸螺紋法蘭 | Hubbed threaded flange | 法蘭內孔帶有螺紋，可與外螺紋管道直接擰接。無需焊接，常用于不允許焊接（如易燃易爆現場）或鍍鋅管道等場合。承壓能力受螺紋強度限制。 |
Type 21 | 整體法蘭 | Integral flange | 法蘭與設備、閥門或泵體作為一個整體被鑄造或鍛造成型。其性能取決于本體材料，常用于泵、閥等設備接口。 |
Type 32 | 對焊板式翻邊短節 | Weld-on plate collar | 本身不是一個完整的法蘭，而是一個可以與 Type 02 活套法蘭配合使用的翻邊短節。 |
Type 33 | 翻邊管端 | Lapped end pipe | 將管端直接翻邊成型，與活套法蘭配合使用。成本低，但翻邊處的厚度會減薄，承壓能力有限。 |
Type 34 | 對焊頸翻邊短節 | Weld-neck collar | 本身不是一個完整的法蘭，而是一個帶頸的翻邊短節，與 Type 04 活套法蘭配合使用。它提供比對焊板式翻邊短節更好的性能。 |
Type 35 | 焊接頸 | Welding neck | 類似于一個短的對焊頸，用于特定的連接場合。 |
Type 36 | 長頸壓制翻邊短節 | Pressed collar with long neck | 通過壓制工藝制造的長頸翻邊短節，與活套法蘭配合使用。 |
Type 37 | 壓制翻邊短節 | Pressed collar | 通過壓制工藝制造的翻邊短節，與活套法蘭配合使用。 |

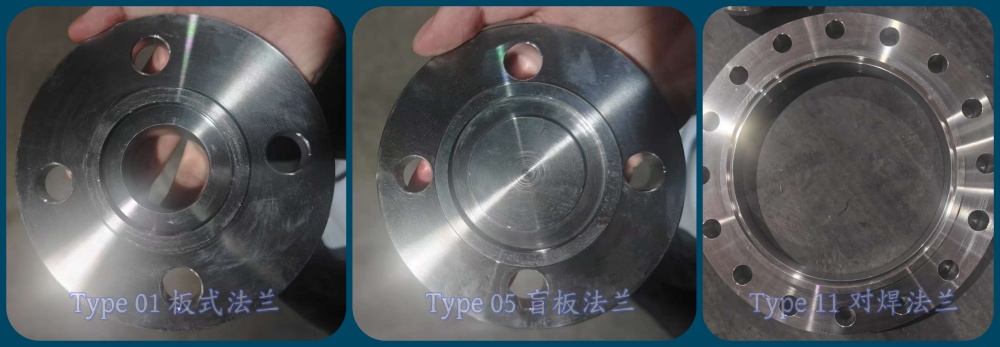

其中，Type01 板式法蘭、Type05 盲板法蘭與 Type11 對焊法蘭是工業應用中最常見的三種類型，以下為其詳細介紹。

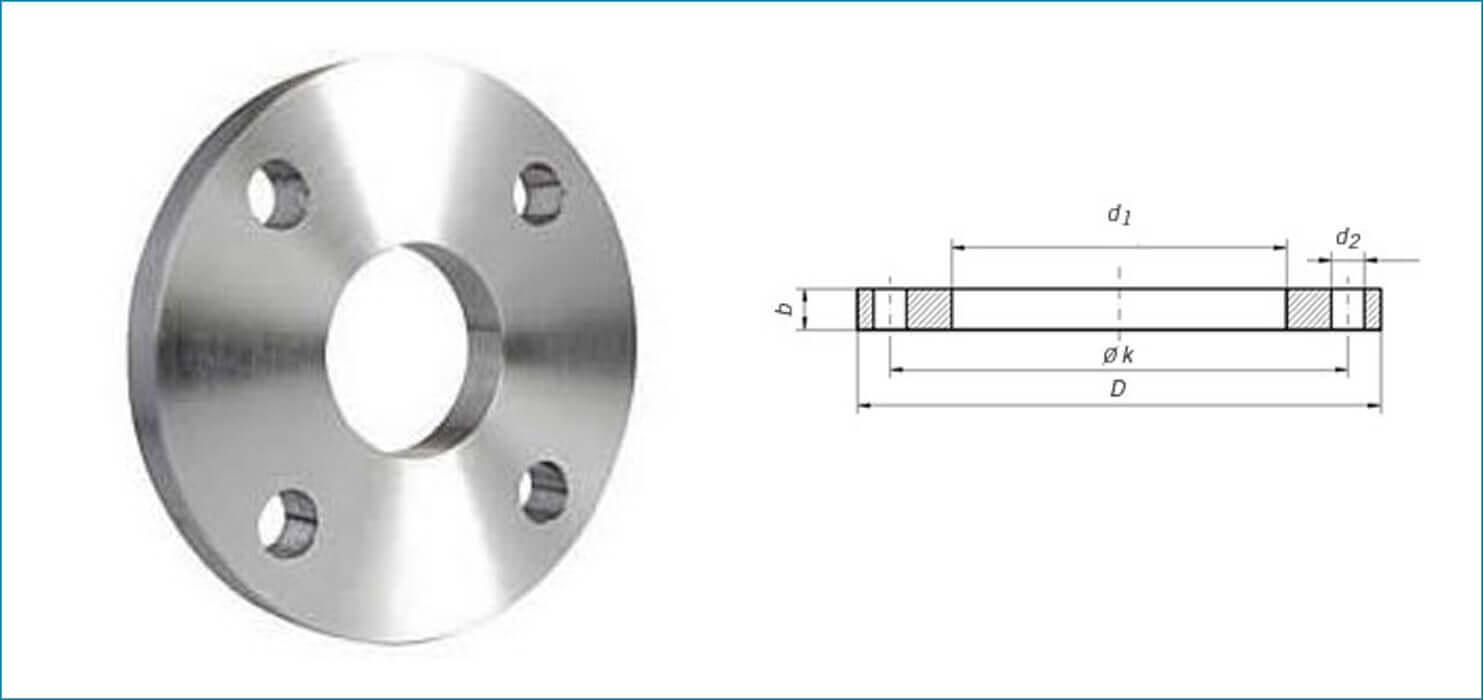

Type01 板式法蘭是結構最簡單的法蘭類型，其特點是法蘭盤與管道采用螺栓連接，成本相對較低，適用于中低壓、無劇烈振動的管道系統。
從結構來看，Type01 板式法蘭的法蘭盤為平板狀，中心設有與管道內徑匹配的通孔，周邊均勻分布螺栓孔，通過螺栓與另一法蘭或設備接口連接，密封面通常采用突面（RF）或平面（FF）設計，配合墊片實現密封。在性能適配性上，SS904L 材質的 Type01 板式法蘭繼承了材料的耐腐蝕優勢，可在弱酸、弱堿環境中長期使用，公稱壓力范圍覆蓋 PN2.5 - PN16，公稱直徑從 DN10 到 DN600，能滿足多數民用及工業中低壓管道需求，如水處理系統、食品加工設備的管道連接等。
在 EN1092-1 標準中，Type 05 所對應的法蘭類型就是盲板法蘭，也常被稱為法蘭蓋。它是一種特殊的法蘭，與其他帶有孔眼用于管道連接的法蘭不同，盲板法蘭的中心沒有孔，整體呈圓盤狀，通過螺栓與管道端部的其他法蘭連接，實現對管道端部的密封封堵。
Type05盲板法蘭是一種無中心通孔的法蘭，主要用于封閉管道末端或設備開口，起到隔離、切斷介質流動的作用，是管道系統安全運行的關鍵部件。
管道封堵：這是盲板法蘭最主要的作用。在管道系統施工過程中，對于暫時不使用的管道端部，或者在管道檢修、維護時，需要將部分管道與系統隔離，此時盲板法蘭就可以用來封堵管道端部，防止介質泄漏或外界雜質進入管道內部。
便于檢修維護：當管道系統中的設備需要進行檢修、更換或清洗時，通過安裝盲板法蘭可以將待檢修設備與其他運行部分的管道隔離，確保檢修人員的安全，同時避免介質對檢修工作造成干擾。
系統調試：在新的管道系統投入運行前，需要進行系統調試和壓力試驗。盲板法蘭可以用于封堵管道的某些端口，使系統形成一個封閉的空間，便于進行壓力試驗，檢測管道系統的密封性能和承壓能力。

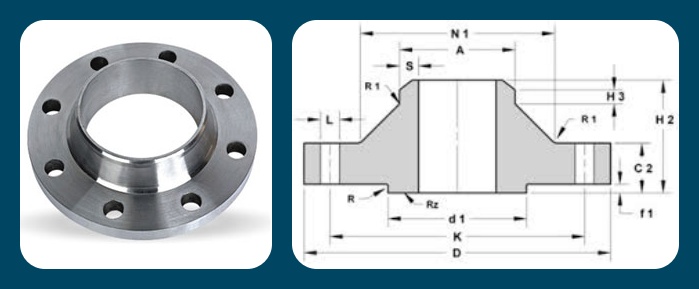

Type11對焊法蘭是一種帶頸的、與鋼管采用焊接形式連接的法蘭配件。對焊法蘭不易變形，與螺栓、墊片配套使用，密封性好，有相應的剛性與彈性要求和合理的對焊減薄過渡，焊口離接合面距離大，避免接合面免受焊接溫度變形，它采取比較復雜的嗽叭形體結構，適用于壓力或溫度大幅度波動的管線或高溫、高壓及低溫的管道。
EN1092-1 TYPE11法蘭尺寸范圍包括：DN15-DN4000；
壓力范圍：PN 2.5, PN 6, PN 8, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100；
法蘭密封面類型：Type Flat Face (FF), Type B Raised Face (RF), Type C Tongue, Type D Groove, Type E Spigot, Type F Recess, Type G O-ring Spigot, Type H O-ring Groove。
從結構優勢來看，Type11 對焊法蘭的長頸設計可減少焊接應力集中，通過對接焊接，管道與法蘭形成一個整體，大幅提升了連接部位的強度與剛度，避免在高壓或振動工況下出現焊接接頭斷裂或泄漏。
憑借卓越的耐腐蝕性能、可靠的結構強度與嚴格的標準保障，SS904L 歐標法蘭在多個工業領域得到廣泛應用，成為高端管道系統的優選連接方案。
石油化工領域：EN1092-1歐標法蘭可用于原油開采、精煉、化工合成等環節的管道系統，尤其適用于含硫原油加工、有機酸合成等腐蝕工況。
醫藥食品領域：歐標鍛制法蘭符合食品級、醫藥級材料要求，其表面光滑、易清潔，無衛生死角，可避免介質污染，適用于藥品合成、食品加工等管道系統。
水處理領域：SS904L歐標法蘭可用于海水淡化、工業廢水處理等系統的管道連接。
此外，在電力、冶金、船舶等領域，SS904L鍛制法蘭也發揮著重要作用。
