近日，一位來自上海的重點客戶與我司成功簽訂了一批SS904L不銹鋼管件和法蘭的采購訂單。這批訂單雖然數量不多，但是SS904L屬于較高端的不銹鋼材料，價格較普通不銹鋼要高出很多。客戶將這份重要訂單交予我們，是客戶對我們產品質量與服務體系的深度信賴與認可。
該客戶是我司5A級重點客戶，對供應鏈的要求很嚴格，尤其關注產品的質量、包裝與運輸安全。因此我們專門為重點客戶制定了“重點客戶服務體系”，確保從訂單確認到產品交付的每一個環節，都享受VIP級別的優先與專注。
優先響應，全程無憂：
報價優先：接到詢盤后，業務團隊迅速極具競爭力的報價，搶占市場先機。
排產優先：訂單下達后，采購團隊優先排產，保障交期。

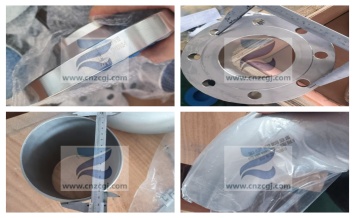

質量檢驗，想客戶之所想：
在檢驗環節，主動站在客戶角度審視每一個細節，并提供詳細的檢驗記錄與照片，讓客戶對產品質量了然于心。

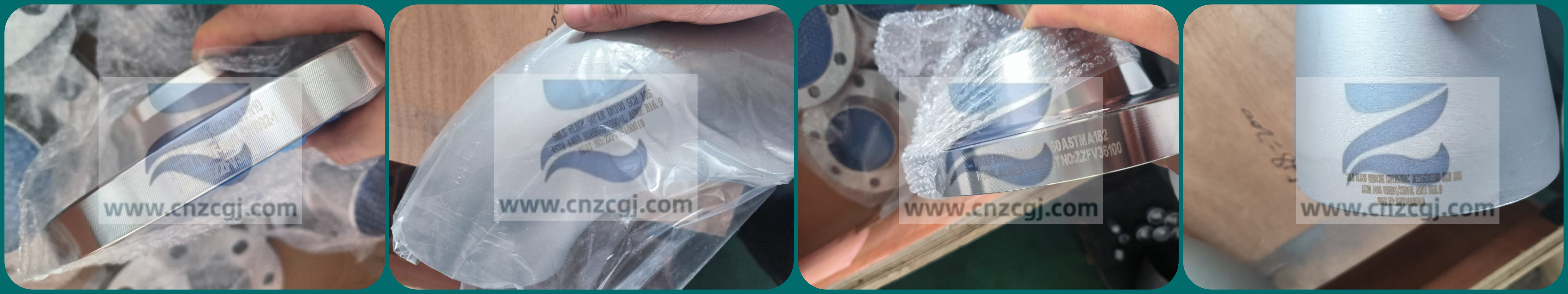

堅固包裝，為運輸安全加碼：
我們深知，完美的產品需要完好的交付。對于這批高端不銹鋼產品，包裝環節我們以保障運輸安全為重要原則，根據產品形狀與運輸距離，定制了堅固的木箱進行包裝，有效避免了長途海運與多次搬運中可能出現的磕碰、受潮及變形風險，確保貨物抵達客戶手中時“開箱即滿意”。
正是憑借這種以客戶為中心、于細節處追求卓越的服務理念，我們與這位重要客戶建立了長期穩固的戰略合作關系。我們期待與更多客戶攜手，共鑄精彩未來。
ITEM | DESCRIPTION | QTY | UNIT |
1 | WNRF DN100 Sch 10S, #150, ASTM A182 F-904L, FORGED ASME B 16.5 | 38 | EA |
4 | WNRF DN100 SCH10S PN10 ASTM A182 F-904L FORGED | 26 | EA |
5 | ELBOW 90° LR BW SMLS ASTM A403-N08904/SS904L DN100 SCH10S ASME B16.9 | 15 | EA |
6 | REDUCER CONCENTRIC DN125 X DN100 SCH10S ASTM A403-N08904/SS904L SMLS ASME B16.9 | 10 | EA |
TOTAL | 89 | EA |
N08904（904L）不銹鋼的核心特性源于其高合金化成分，主要特點包括：
卓越的耐腐蝕性：對稀硫酸、磷酸以及各種有機酸（如醋酸、甲酸）具有出色的耐腐蝕能力，性能遠優于316L不銹鋼。在高氯離子環境中表現優于常規奧氏體不銹鋼。
出色的抗點蝕和縫隙腐蝕能力： 高的鉻、鉬、鎳含量使其具有很高的抗點蝕當量值。
良好的機械性能： 在常溫及低溫下均具有較高的強度和良好的韌性。
可加工性與可焊性： 具有奧氏體鋼典型的良好塑性和可焊性，但因其強度較高，加工硬化傾向較強，需要采用適當?shù)募庸ず秃附庸に嚒?/p>
化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
ASTM A403 WP904L | MIN | 23.00 | 19.00 | 4.00 | 1.00 | ||||||
MAX | 0.02 | 2.00 | 0.045 | 0.035 | 1.00 | 28.00 | 23.00 | 5.00 | 0.10 | 2.00 |
機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A403 N08904(SS904L) | 490 min | 220 min | 28 min |
ASME B16.9美標標準是不銹鋼對焊管件的主要生產標準之一。ASME B16.9 標準全稱為《工廠制造的鍛鋼對焊管件》（Factory-Made Wrought Steel Buttwelding Fittings），是全球范圍內對焊管件設計、制造、檢驗的核心規范，其適用范圍覆蓋了公稱尺寸1/2 英寸至 48英寸、壁厚范圍包括SCH 10 - SCH 160, XXS；產品種類包括對焊管帽、彎頭、三通、異徑管等產品，兼容碳鋼、不銹鋼、合金鋼等多種材質,廣泛應用于各類工業管道領域。
ASME B16.9對焊管件有多種產品類型可供不同設計要求的管道系統使用。常見的對焊管件類型有：90度彎頭、45度彎頭、三通、四通、管帽、同心異徑管、偏心異徑管、翻邊短節等類型。
對焊彎頭（Elbow）：是工業管道建設中最常用到的一種對焊管件，它是在管道系統中起到改變介質流動方向的作用。按照彎曲半徑不同將對焊彎頭可分為長半徑彎頭（1.5D）和短半徑彎頭（1D）；根據彎曲角度不同分為45度彎頭、90度彎頭、180度彎頭；根據制造方法不同又分為推制彎頭、熱壓彎頭和直縫彎頭。

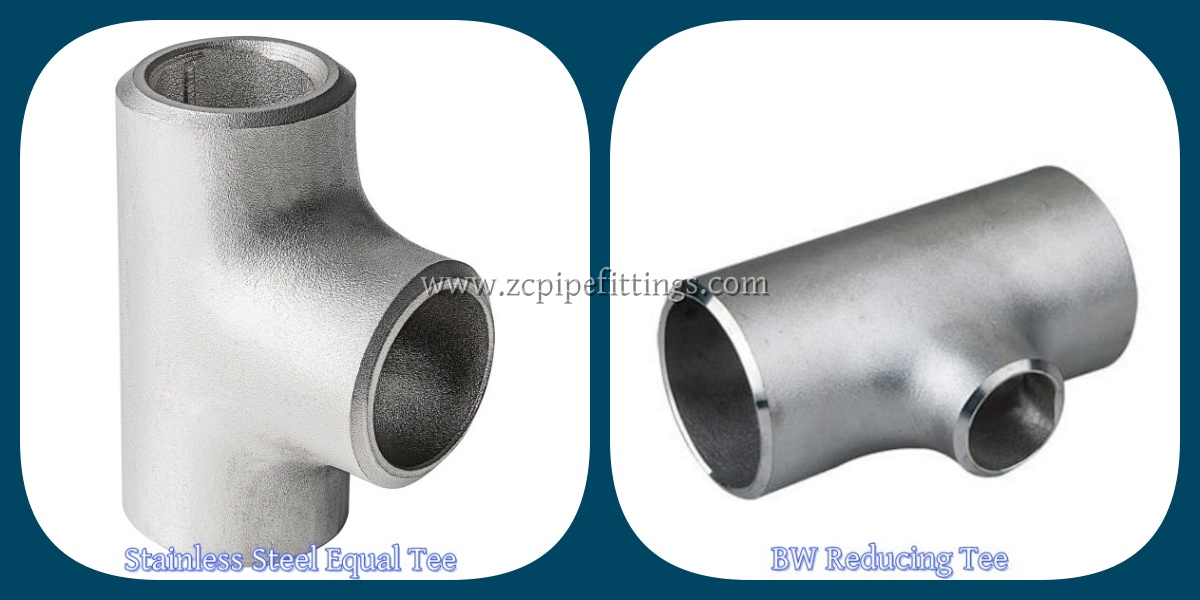

不銹鋼等徑和異徑三通（Tee）：三通用于管道系統中主管和支管的連接，使流體能夠從主管分流到支管或從支管匯合到主管。也是管道安裝過程中使用頻率較高的一種管件，形狀為T型，依口徑大小不同將三通分為等徑三通、異徑三通和45度斜三通（Y型三通）。

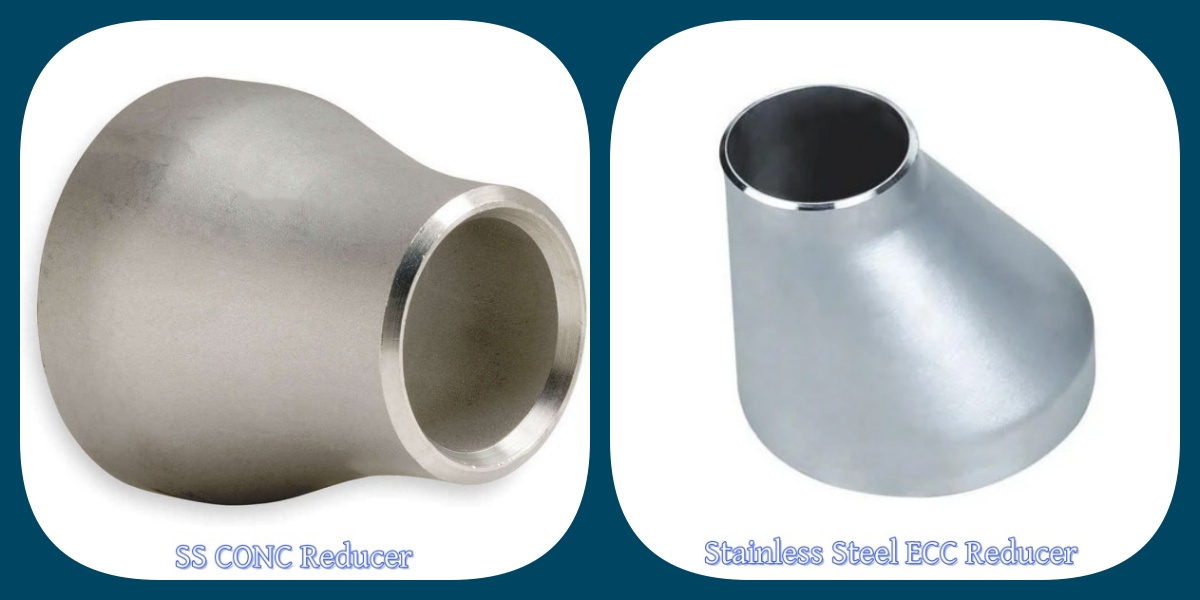

對焊異徑管（Reducer）：又被稱為對焊大小頭。顧名思義，這種管件的特點就是兩端口徑大小不同，一端大尺寸一端小尺寸。對焊異徑管主要起到連接不同直徑的管道，大口徑管道與小口徑管道的轉換作用。對焊異徑管通常有對焊同心異徑管和對焊偏心異徑管兩大類。
不銹鋼對焊管帽（Cap）：管帽用于封閉管道的端部，防止管道內的流體泄漏或外界雜質進入管道。一般用于管道的末端，用于封閉管道，又稱封頭、堵頭、蓋頭、管子蓋、悶頭，其多采用標準橢圓形管帽，其橢圓的內徑長短軸之比為2:1，且有一定高度的直邊。
不銹鋼鍛制管件是由不銹鋼圓棒或鋼坯等材料鍛制而成的管道配件，具有優異的耐腐蝕、耐高溫和耐高壓性能。ASTM A182 F904L 是一種鍛制的高合金奧氏體不銹鋼（SS904L），通過添加銅（Cu）和更高的鎳（Ni）、鉬（Mo）含量，使其耐腐蝕性能遠超常規的 316/316L 不銹鋼，尤其適用于強腐蝕環境，如硫酸、磷酸和含氯化物的介質。
化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
ASTM A182 F904L (N08904) | MIN | 23.00 | 19.00 | 4.00 | 1.00 | ||||||
MAX | 0.02 | 2.00 | 0.040 | 0.030 | 1.00 | 28.00 | 23.00 | 5.00 | 0.10 | 2.00 |
機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A182 F904L (N08904) | 490 min | 215 min | 35 min |
抗全面腐蝕： 對稀硫酸、磷酸以及多種有機酸（如醋酸、甲酸）具有很強的耐腐蝕性，其耐硫酸性能尤為突出。
抗局部腐蝕： 高含量的鉻、鉬和氮使其具有很高的抗點蝕當量（PREN > 33），抗點蝕和縫隙腐蝕能力顯著優于316L和317L。
抗應力腐蝕開裂： 極高的鎳含量使其具有良好的抗氯化物應力腐蝕開裂（SCC）的能力。
良好的機械性能： 在常溫及低溫下均保持高強度和良好韌性。
可焊性與加工性： 具有良好的可焊性，可采用所有標準方法焊接。但由于其高強度和高韌性，機加工速度需低于常規奧氏體不銹鋼。
ASME B16.11鍛制管件生產標準是由美國機械工程師協會制定，全球通用，規范鍛制承插 / 螺紋管件（NPS 1/8-4）的設計、材質、尺寸公差、壓力溫度額定值等，要求無損檢測、水壓試驗，確保管件安全可靠。壓力等級劃分極為細致，承插管件壓力等級分為 Class 3000、Class 6000 和 Class 9000；螺紋管件則為 Class 2000、Class 3000 和 Class 6000。常見尺寸（NPS）范圍跨度從 1/8 英寸至 4 英寸，滿足不同管徑管道的連接需求，確保在各種壓力環境下，管件都能為管道系統提供穩定、安全的連接。
不銹鋼鍛制管件主要分為兩大類：鍛制承插管件和鍛制螺紋管件。
承插焊管件種類：
承插彎頭，承插三通，承插四通，承插管箍，承插管帽，承插半管接頭，承插45度斜三通，承插活接頭等。
規格尺寸
| 承插45°彎頭 | 承插90°彎頭 | 承插三通 | 承插四通 | ||||||||||||||||||
| SW 45° Elbow | SW 90° Elbow | SW Tee | SW Cross | ||||||||||||||||||
| GB/T 14383 ASME B16.11 | |||||||||||||||||||||
| 公稱尺寸 Nominal Size | 承插孔徑 Socket Bore Dia. | 流通孔徑 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本體壁厚 Body Wall | 承插孔深度 Depth of Socket | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | A | ||||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 90 Elbow,Tee,Cross | 45 Elbow | |||||||||||
| ave | min | ave | min | ave | min | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 11 | 11 | 8 | 8 | ||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.3 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 11 | 13.5 | 8 | 8 | ||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.5 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 13.5 | 15.5 | 8 | 11 | ||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 15.5 | 19 | 25.5 | 11 | 12.5 | 15.5 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 19 | 22.5 | 28.5 | 13 | 14 | 19 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 22.5 | 27 | 32 | 14 | 17.5 | 20.5 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 27 | 32 | 35 | 17.5 | 20.5 | 22.5 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 32 | 38 | 38 | 20.5 | 25.5 | 25.5 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 38 | 41 | 54 | 25.5 | 28.5 | 28.5 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 41 | 28.5 | ||||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.3 | 7.62 | 16 | 57 | 32 | ||||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 66.5 | 41 | ||||||||||||
| 雙承口管箍 | 單承口管箍 | 半管接頭 | 承插焊管帽 | 承插焊45°三通 | ||||||||||||||||||||
| SW Coupling | SW Half-Coupling | Boss | SW Cap | SW 45° Latera | ||||||||||||||||||||
| GB/T 14383 ASME B16.11 | ||||||||||||||||||||||||
| 公稱尺寸 Nominal Size | 承插孔徑 Socket Bore Dia. | 流通孔徑 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本體壁厚 Body Wall | 承插孔深度 Depth of Socket | 長度 Laying Lengths | 長度 Laying Lengths | 頂部厚度 End Wall Thickness | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | E | F | K min | A | H | |||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 3000 | 6000 | |||||||||
| ave | min | ave | min | ave | min | |||||||||||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.30 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.50 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 6.5 | 17.5 | 4.8 | 6.4 | |||||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 9.5 | 22.5 | 6.4 | 7.9 | 11.2 | 41 | 51 | 9.5 | 11 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 9.5 | 24 | 6.4 | 7.9 | 12.7 | 51 | 60 | 11 | 13 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 12.5 | 28.5 | 9.6 | 11.2 | 14.2 | 60 | 71 | 13 | 16 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 12.5 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 12.5 | 32 | 11.2 | 12.7 | 15.7 | 81 | 98 | 17 | 21 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 19.0 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 19.0 | 43 | 15.7 | 19 | 151 | 30 | |||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.30 | 7.62 | 16 | 19.0 | 44.5 | 19.0 | 22.4 | 184 | 57 | |||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 19.0 | 48 | 22.4 | 28.4 | 201 | 66 | |||||||||||

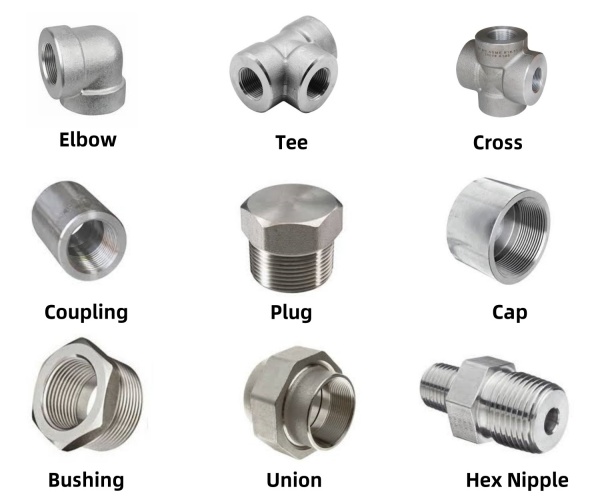

螺紋管件種類：
螺紋45度彎頭，螺紋90度彎頭，螺紋三通，螺紋四通，內外螺紋90度彎頭，螺紋管箍，螺紋半管接頭，螺紋管帽，螺紋管塞，螺紋補芯，螺紋活接頭，螺紋漸縮管等。
規格尺寸
螺紋 45° 彎頭 | 螺紋 90° 彎頭 | 螺紋三通 | 螺紋四通 | ||||||||||||
Threaded 45 Elbow | Threaded 45 ° Elbow | Threaded Tee | Threaded Cross | ||||||||||||
GB/T 14383 ASME B16.11 | |||||||||||||||
公稱尺寸 | 中心至端面 | 端部外徑 | 本體壁厚 | 螺紋長度 | |||||||||||
DN | NPS | A | H | G min | L5 min | L2 min | |||||||||
90° Elbows, Tees, Crosses | 45 ° Elbows | ||||||||||||||
2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | ||||
6 | 1/8 | 21 | 21 | 25 | 17 | 17 | 19 | 22 | 22 | 25 | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
8 | 1/4 | 21 | 25 | 28 | 17 | 19 | 22 | 22 | 25 | 33 | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
10 | 3/8 | 25 | 28 | 33 | 19 | 22 | 25 | 25 | 33 | 38 | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
15 | 1/2 | 28 | 33 | 38 | 22 | 25 | 28 | 33 | 38 | 46 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
20 | 3/4 | 33 | 38 | 44 | 25 | 28 | 33 | 38 | 46 | 56 | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
25 | 1 | 38 | 44 | 51 | 28 | 33 | 35 | 46 | 56 | 62 | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
32 | 1 1/4 | 44 | 51 | 60 | 33 | 35 | 43 | 56 | 62 | 75 | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
40 | 1 1/2 | 51 | 60 | 64 | 35 | 43 | 44 | 62 | 75 | 84 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
50 | 2 | 60 | 64 | 53 | 43 | 44 | 52 | 75 | 84 | 102 | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
65 | 2 1/2 | 76 | 83 | 95 | 52 | 52 | 64 | 92 | 102 | 121 | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
80 | 3 | 86 | 95 | 106 | 64 | 64 | 79 | 109 | 121 | 146 | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
100 | 4 | 106 | 114 | 114 | 79 | 79 | 79 | 146 | 152 | 152 | 6.55 | 11.18 | 18.67 | 27.7 | 33 |
雙螺口管箍 | 單螺口管箍 | 半管接頭 | 管帽 | |||||||
Coupling | Half-Coupling | Boss | Cap | |||||||
公稱尺寸 | 端面至端面 | 端面至端面 | 外徑 | 頂部厚度 | 螺紋長度 | |||||
DN | NPS | W | P | D | G min | L5 min | L2 min | |||
3000 & 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
6 | 1/8 | 32 | 19 | 16 | 22 | 4.8 | 6.4 | 6.7 | ||
8 | 1/4 | 35 | 25 | 27 | 19 | 25 | 4.8 | 6.4 | 8.1 | 10.2 |
10 | 3/8 | 38 | 25 | 27 | 22 | 32 | 4.8 | 6.4 | 9.1 | 10.4 |
15 | 1/2 | 48 | 32 | 33 | 28 | 38 | 6.4 | 7.9 | 10.9 | 13.6 |
20 | 3/4 | 51 | 37 | 38 | 35 | 44 | 6.4 | 7.9 | 12.7 | 13.9 |
25 | 1 | 60 | 41 | 43 | 44 | 57 | 9.7 | 11.2 | 14.7 | 17.3 |
32 | 1 1/4 | 67 | 44 | 46 | 57 | 64 | 9.7 | 11.2 | 17.0 | 18.0 |
40 | 1 1/2 | 79 | 44 | 48 | 64 | 76 | 11.2 | 12.7 | 17.8 | 18.4 |
50 | 2 | 86 | 48 | 51 | 76 | 92 | 12.7 | 15.7 | 19.0 | 19.2 |
65 | 2 1/2 | 92 | 60 | 64 | 92 | 108 | 15.7 | 19.0 | 23.6 | 28.9 |
80 | 3 | 108 | 65 | 68 | 108 | 127 | 19.0 | 22.4 | 25.9 | 30.5 |
100 | 4 | 121 | 68 | 75 | 140 | 159 | 22.4 | 28.4 | 27.7 | 33.0 |
由 ASTM A182 F904L 材料制造的對焊法蘭，是一種用于強腐蝕工況下的高性能管道連接元件。其結合了 904L 合金卓越的耐腐蝕性能與對焊連接可靠的結構完整性，是化工、石化、海洋平臺等惡劣環境中法蘭連接的重要配件。
ASME B16.5《管法蘭和法蘭管件》是對焊法蘭重要的生產標準之一。

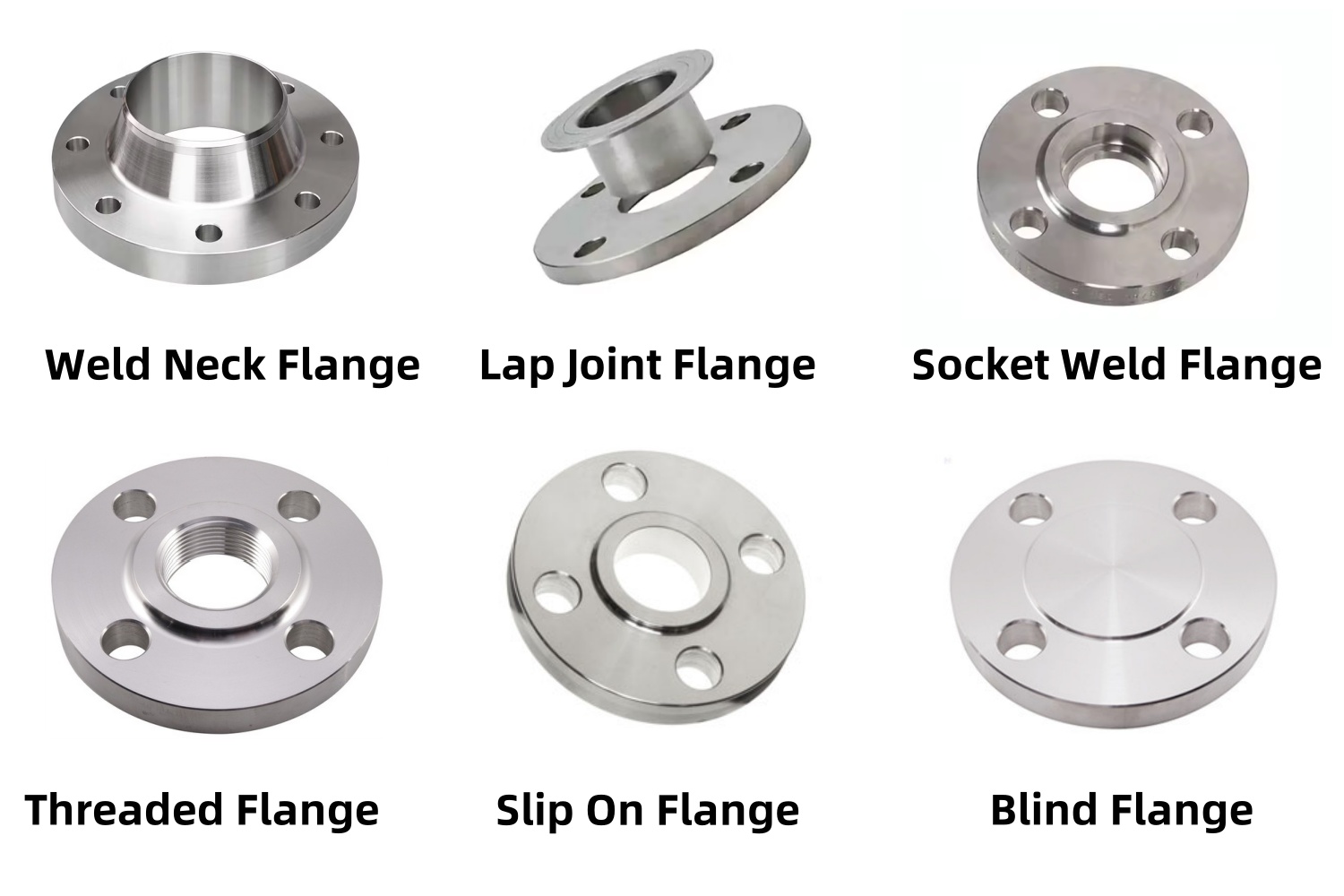

產品種類：對焊法蘭（WN Flange）、平焊法蘭（SO Flange）、承插焊法蘭(SW Flange)、螺紋法蘭(TH Flange)、松套法蘭(LAPJ Flange)、盲板法蘭（Blind Flange）。
尺寸范圍：從 DN15 (1/2") 到 DN600 (24")，甚至更大（但B16.5主要覆蓋至24英寸）。
壓力等級：包含 Class 150, 300, 400, 600, 900, 1500, 2500 共七個等級。
尺寸公差：包括外徑、螺栓孔中心圓直徑、法蘭厚度、頸高、坡口細節等所有關鍵尺寸和公差。
密封面形式：如突面（RF）、平面（FF）、環連接面（RTJ）等。
作用：確保不同制造商生產的法蘭具有完全的互換性，能夠與相同等級和尺寸的閥門、設備及其他法蘭完美匹配。
Class 150 對焊法蘭（WN）
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 88.90 | 15.70 | 11.20 | 47.80 | 21.30 | 30.20 | 35.00 | 4 | 15.70 | 60.45 | 0.48 |
| 3/4 | 26.70 | 98.60 | 20.80 | 12.70 | 52.30 | 26.70 | 38.10 | 42.90 | 4 | 15.70 | 69.85 | 0.71 |
| 1 | 33.40 | 108.0 | 26.70 | 14.20 | 55.60 | 33.50 | 49.30 | 50.80 | 4 | 15.70 | 79.25 | 1.01 |
| 11/4 | 42.20 | 117.3 | 35.10 | 15.70 | 57.15 | 42.20 | 58.70 | 63.50 | 4 | 15.70 | 88.90 | 1.33 |
| 11/2 | 48.30 | 127.0 | 40.90 | 17.50 | 62.00 | 48.30 | 65.00 | 73.15 | 4 | 15.70 | 98.60 | 1.72 |
| 2 | 60.30 | 152.4 | 52.60 | 19.10 | 63.50 | 60.45 | 77.70 | 91.90 | 4 | 19.10 | 120.7 | 2.58 |
| 21/2 | 73.00 | 177.8 | 62.70 | 22.40 | 69.85 | 73. 15 | 90.4 | 104.6 | 4 | 19.10 | 139.7 | 4.11 |
| 3 | 88.90 | 190.5 | 78.00 | 23.90 | 69.85 | 88.90 | 108.0 | 127.0 | 4 | 19.10 | 152.4 | 4.92 |
| 31/2 | 101.6 | 215.9 | 90.20 | 23.90 | 71.40 | 101.6 | 122.2 | 139.7 | 8 | 19.10 | 177.8 | 6.08 |
| 4 | 114.3 | 228.6 | 102.40 | 23.90 | 76.20 | 114.3 | 134.9 | 157.2 | 8 | 19.10 | 190.5 | 6.84 |
| 5 | 141.3 | 254.0 | 128.3 | 23.90 | 88.90 | 141.2 | 163.6 | 185.7 | 8 | 22.40 | 215.9 | 8.56 |
| 6 | 168.3 | 279.4 | 154.2 | 25.40 | 88.90 | 168.4 | 192.0 | 215.9 | 8 | 22.40 | 241.3 | 10.6 |
| 8 | 219.1 | 342.9 | 202.7 | 28.40 | 101.6 | 219.2 | 246.1 | 269.7 | 8 | 22.40 | 298.5 | 17.6 |
| 10 | 273.0 | 406.4 | 254.5 | 30.20 | 101.6 | 273.0 | 304.8 | 323.8 | 12 | 25.40 | 362.0 | 24.0 |
| 12 | 323.8 | 482.6 | 304.8 | 31.75 | 114.3 | 323.8 | 365.3 | 381.0 | 12 | 25.40 | 431.8 | 36.5 |
| 14 | 355.6 | 533.4 | To be specified by the Purchaser | 35.10 | 127.0 | 355.6 | 400.1 | 412.7 | 12 | 28.40 | 476.3 | 48.4 |
| 16 | 406.4 | 596.9 | 36.60 | 127.0 | 406.4 | 475.2 | 469.9 | 16 | 28.40 | 539.8 | 60.6 | |
| 18 | 457.2 | 635.0 | 39.60 | 139.7 | 457.2 | 505.0 | 533.4 | 16 | 31.75 | 577.9 | 68.3 | |
| 20 | 508.0 | 698.5 | 42.90 | 144.5 | 508.0 | 558.8 | 584.2 | 20 | 31.75 | 635.0 | 84.5 | |
| 24 | 609.6 | 812.8 | 47.80 | 152.4 | 609.6 | 663.4 | 692.1 | 20 | 35.10 | 749.3 | 115 | |
以上參數表為Class 150對焊法蘭，對焊法蘭按照壓力等級可分為Class 150，Class 300，Class 400，Class 600，Class 900，Class 1500，Class2500,如需查看其他產品參數請點擊下面鏈接：
