碳鋼承插焊管件訂單

在國際貿易業務操作過程中，及時為客戶解決困難，滿足客戶對產品質量，包裝，交期等需求，是維系客戶關系、樹立企業良好形象的關鍵。

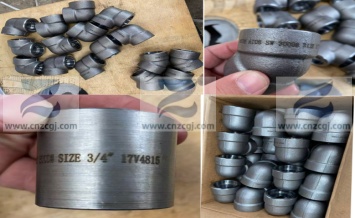

2025 年 10 月，新加坡客戶訂購碳鋼承插焊管件訂單要求交期緊急，為提前交期，公司各部門協同作戰加快生產進度，10 月 5 日收到客戶送貨通知時，已完成所有產品生產與檢測，并于 6 日早上安排發貨。

該批貨物于 10 月 8 日早上準時送到客戶指定港口，客戶高度認可公司的高效于服務意識，對我們在短時間內高質量完成訂單生產和交付的能力表示贊賞。此次訂單的順利完成，不僅進一步鞏固了我們與新加坡客戶的合作關系，也為公司在國際市場上樹立了良好的品牌形象。

未來，我們將繼續秉持這一經營理念，不斷提升自身的生產能力和服務水平，為更多客戶提供更優質的產品和更高效的服務，在國際貿易領域持續穩步發展。

采購清單

ITEM	DESCRIPTION	QTY	UNIT
1	ELBOW CARBON STEEL ASTM A105 45 DEG SW 3000# SIZE 3/4".C/W MILL CERT	12	PC
2	ELBOW CARBON STEEL ASTM A105 45 DEG SW 3000# SIZE 1".C/W MILL CERT	12	PC
3	ELBOW CARBON STEEL ASTM A105 45 DEG SW 3000# SIZE 1 1/4".C/W MILL CERT	30	PC
4	ELBOW CARBON STEEL ASTM A105 45 DEG SW 3000# SIZE 1 1/2".C/W MILL CERT	44	PC
14	ELBOW CARBON STEEL ASTM A105 90 DEG SW 3000# SIZE 3/4".C/W MILL CERT	12	PC
15	ELBOW CARBON STEEL ASTM A105 90 DEG SW 3000# SIZE 1".C/W MILL CERT	12	PC
16	ELBOW CARBON STEEL ASTM A105 90 DEG SW 3000# SIZE 1 1/4".C/W MILL CERT	50	PC
17	ELBOW CARBON STEEL ASTM A105 90 DEG SW 3000# SIZE 1 1/2".C/W MILL CERT	64	PC
41	EQUAL TEE CARBON STEEL ASTM A105 SW 3000# SIZE 1 1/2".C/W MILL CERT	40	PC
42	RED TEE CARBON STEEL ASTM A105 SW 3000# SIZE 1 1/2" X 1 1/4".C/W MILL CERT	40	PC
43	HALF CUPLING CARBON STEEL ASTM A105 SW 3000# SIZE 3/4".C/W MILL CERT	6	PC
44	HALF CUPLING CARBON STEEL ASTM A105 SW 3000# SIZE 1 1/2".C/W MILL CERT	12	PC
TOTAL		334	PC

一、ASTM A105 承插焊管件

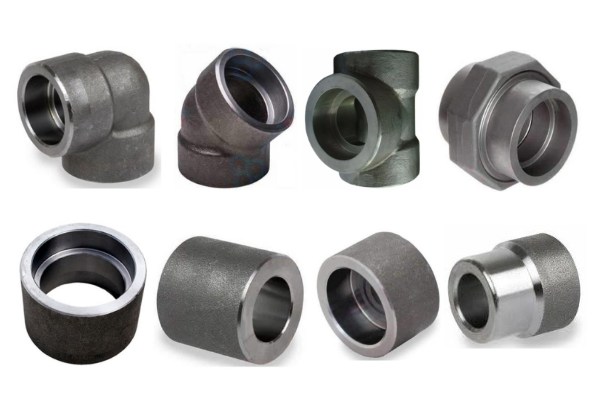

ASTM A105 承插焊管件是符合美國材料與試驗協會（ASTM）A105 標準的碳鋼承插焊連接類管道配件，通過承插焊方式進行連接的管道配件（如承插彎頭、承插三通、承插管箍等）。

ASTM A105 承插焊管件主要應用于高壓、高溫碳鋼管道系統中，多為小口徑管道連接的管件。它結合了鍛造碳鋼的優良機械性能和承插焊連接的高密封性與廣泛適用性，是石油、化工等行業管道建設中重要組成部分。

1.ASTM A105標準規范

作為碳鋼鍛制管件材料標準，ASTM A105標準規范了管件的材質、加工工藝、性能檢測等環節，保證鍛制管件的性能與質量。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cu	Ni	Cr	Mo	V
ASTM A105	MIN		0.60			0.10
	MAX	0.35	1.05	0.035	0.040	0.35	0.40	0.40	0.30	0.12	0.08

采用優質碳素結構鋼，化學成分需嚴格控制，低硫磷設計可避免材質脆性，提升抗疲勞性能；

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %	HARDNESS
ASTM A105	485 min	250 min	22 min	30 min	197 max

常溫下抗拉強度≥485MPa，屈服強度≥250MPa，伸長率≥22%，確保管件在高壓工況下不易發生拉伸或變形；

制造工藝

采用鍛造工藝生產，通過高溫鍛打增強管件整體強度與韌性，關鍵部位需經精密機加工，保證尺寸公差符合ASME B16.11標準；

檢測要求

每批次產品需通過多項強制檢測符合ASTM A105 標準、水壓試驗檢測密封性、無損檢測檢驗焊接區及鍛制部位的內部缺陷。

2.選型與應用要點

工況匹配： 設計壓力、設計溫度、介質是否適合使用A105碳鋼和承插焊形式。

符合標準： 確保管件符合 ASTM A105（材料）和 ASME B16.11（尺寸與壓力等級）標準。

尺寸和壓力等級： 根據管道系統設計要求，選擇正確的公稱管徑和壓力等級（Class 3000、6000、9000）。

焊接工藝： 必須由合格焊工按照批準的焊接工藝規程進行焊接，以確保質量。

無損檢測： 對于關鍵工況，可能需要對承插焊縫進行滲透檢測或磁粉檢測，以發現表面缺陷。

3.承插焊與對焊的對比

為了更好理解，這里與另一種常見的連接方式對焊進行對比：

特性	承插焊	對焊
連接方式	管道插入管件，角焊縫	管道與管件端口對中，對接焊縫
安裝	對中容易，安裝較快	對中要求高，需要精確的坡口準備和組對
流阻	內部有臺階，流阻稍大，可能產生渦流	內徑平滑，流阻小，不易積存介質
強度與疲勞	角焊縫根部有應力集中，抗疲勞性能稍差	焊縫強度高，應力分布均勻，抗疲勞性能好
成本	管件本身成本較高，但安裝（人工）成本可能較低	管件成本較低，但安裝（焊接和檢測）成本較高
適用尺寸	通常用于小口徑（DN50 / 2英寸及以下）管道	適用于所有尺寸的管道，尤其是大口徑

二、ASME B16.11碳鋼鍛制管件

標準名稱： 《鍛造碳鋼和合金鋼管件》

管轄范圍： 這個標準專門規定了鍛造工藝生產的承插焊和螺紋連接管件的尺寸、公差、額定值、測試和標記要求。

涵蓋材料： 主要包括但不限于ASTM A105（碳鋼）、ASTM A182（不銹鋼、合金鋼）、ASTM A350（低溫碳鋼）等鍛造材料。

壓力等級： 該標準定義了兩種壓力等級：Class 3000、Class 6000和Class 9000。需要注意的是，這個等級是基于與其匹配的管道的壁厚系列（Schedule）來確定的，并非一個固定的壓力數值。它表示管件能夠承受與相同等級、相同材料的管道系統相當的壓力。

1.鍛制承插焊管件類型及尺寸

1. 產品類型

ASME B16.11 標準包含以下類型的承插焊管件：

90°彎頭： 用于使管道方向改變90度。

45°彎頭： 用于使管道方向改變45度。

等徑三通：三個接口的尺寸相同，用于流體的分流或合流。

異徑三通：支管接口的尺寸小于主線管道的接口尺寸。

等徑四通：四個接口的尺寸相同。

管帽：用于封閉管道的末端。

承插管箍：承插管箍的品種包括雙承口管箍、單承口管箍，其中雙承口管箍有等徑和異徑之分。

2.ASME B16.11鍛制承插焊管件尺寸參數

承插45°彎頭				承插90°彎頭							承插三通					承插四通
SW 45° Elbow				SW 90° Elbow							SW Tee					SW Cross
GB/T 14383  ASME B16.11
公稱尺寸 Nominal  Size		承插孔徑 Socket Bore Dia.	流通孔徑 Bore Dia. of Fittings			承插孔壁厚 Socket Wall Thickness						本體壁厚 Body Wall			承插孔深度 Depth of Socket	中心至承插孔底 Center to Bottom of Socket
DN	NPS	B	D			C						G min			J min	A
			3000	6000	9000	3000		6000		9000		3000	6000	9000		90 Elbow,Tee,Cross			45  Elbow
						ave	min	ave	min	ave	min					3000	6000	9000	3000	6000	9000
6	1/8	10.9	6.1	3.2		3.18	3.18	3.96	3.43			2.41	3.15		9.5	11	11		8	8
8	1/4	14.3	8.5	5.6		3.78	3.3	4.6	4.01			3.02	3.68		9.5	11	13.5		8	8
10	3/8	17.7	11.8	8.4		4.01	3.5	5.03	4.37			3.2	4.01		9.5	13.5	15.5		8	11
15	1/2	21.9	15	11	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	15.5	19	25.5	11	12.5	15.5
20	3/4	27.3	20.2	14.8	10.3	4.9	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	19	22.5	28.5	13	14	19
25	1	34	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	22.5	27	32	14	17.5	20.5
32	11/4	42.8	34.3	28.7	22	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.7	12.5	27	32	35	17.5	20.5	22.5
40	11/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.8	12.7	11.12	5.08	7.14	10.15	12.5	32	38	38	20.5	25.5	25.5
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.5	13.84	12.12	5.54	8.74	11.07	16	38	41	54	25.5	28.5	28.5
65	21/2	73.9	61.2			8.76	7.62					7.01			16	41			28.5
80	3	89.9	76.4			9.52	8.3					7.62			16	57			32
100	4	115.5	100.7			10.69	9.35					8.56			19	66.5			41



3.ASME B16.11 標準中的公差范圍要求

公差控制是確保碳鋼承插焊管件與管道連接密封性的管件因素，ASME B16.11 在尺寸偏差、公差范圍等方面提出明確要求：

承接焊管件公差范圍 TOLERANCES FOR SW FITTINGS

公稱尺寸 Nominal  Size

所有管件 All Fittings

彎頭 、三通 和四通 Elbows, Tees & Crosses

雙承口 管箍 Couplings

單承口 管箍 Half- Couplings

異徑插入件 Reducer Inserts

活接頭 Unions

承插孔徑 Socket Bore Dia.

流通孔徑 Bore Dia. of Fittings

中心至承插 孔底 Center to Bottom of Socket

承插孔底 距離 Laying Lengths

承插孔底 至端面 Laying Lengths

結構 長度 Laying Length

主體 直徑 Shank Dia.

長度 Length

結構長度 Laying Length

DN

NPS

B

D

A    H

E

F

A

SD

SL

E

6~8

1/8~1/4

+0.4 0

+1.5 0

± 1.0

± 1.5

± 1.0

+1.5 0

± 0.25

0 -1.5

± 1.5

10~20

3/8~3/4

+0.4 0

+1.5 0

± 1.5

± 3.0

± 1.5

+1.5 0

± 0.25

0 -1.5

± 3.0

25~40

1~11/2

+0.4 0

+1.5 0

± 2.0

± 4.0

± 2.0

+2.0 0

± 0.25

0 -2.0

± 4.0

50

2

+0.5 0

+1.5 0

± 2.0

± 4.0

± 2.0

+2.0 0

± 0.5

0 -2.0

± 4.0

65~80

21/2~3

+0.5 0

+3.0 0

± 2.5

± 5.0

± 2.5

+2.5 0

± 0.5

0 -2.5

± 5.0

100

4

+0.5 0

+3.0 0

± 2.5

± 5.0

± 2.5

+2.5 0

± 0.7

0 -2.5

-

三、ASME B16.11 與 ASTM A105 標準協同重要意義

ASTM A105 保證管件 “材質合格”，ASME B16.11 保證管件 “尺寸合規”，二者協同實現鍛制管件三大價值：

壓力適配

通過Class 3000、6000、9000等級劃分，使 ASTM A105 管件可匹配不同壓力的管道系統；

安裝互換性強

統一的尺寸與公差要求，確保不同廠家生產的 ASTM A105 承插焊管件可相互替換；

檢驗標準統一

為國際貿易中的質量檢驗提供明確依據，客戶可同時依據 ASTM A105 驗證材質、依據 ASME B16.11 驗證尺寸。
