瀏覽數(shù)量： 134 作者： Chaos 發(fā)布時間： 2024-04-25 來源： 本站
EN 10216-2是歐盟關(guān)于承壓裝備用無縫鋼管的重要標(biāo)準(zhǔn)，它規(guī)定了鋼管的材料特點(diǎn)、工藝特點(diǎn)和應(yīng)用范圍，為相關(guān)行業(yè)提供了重要的技術(shù)依據(jù)。EN 10216-2標(biāo)準(zhǔn)包含了P195GH（1.0348）、P235GH（1.0345）、P265GH（1.0425）、16Mo3（1.5415）、13CrMo4-5（1.7335）等材料。
P235GH屬于普通碳鋼材質(zhì)，它相當(dāng)于我國的Q235材質(zhì)，具有良好的塑性、韌性、冷彎性能和焊接性能。P235GH鋼管主要用于高溫高壓下的容器和管道系統(tǒng)，P235GH鋼管具有良好可加工性、耐熱性、耐腐蝕，被廣泛應(yīng)用于化工、石油、天然氣、核電等領(lǐng)域。
P235GH碳鋼管的材料特點(diǎn)
化學(xué)成分
C | Si | Mn | P | S | Cr | Mo | Ni | Al | Cu | Nb | Ti | V | Cr+Cu+Mo+Ni | |
MIN | 0.02 | |||||||||||||
MAX | 0.16 | 0.35 | 1.20 | 0.025 | 0.020 | 0.30 | 0.08 | 0.30 | 0.3 | 0.01 | 0.04 | 0.02 | 0.7 |
P235GH碳鋼管的化學(xué)成分含量有嚴(yán)格要求，碳、硅、錳、磷、硫等元素的含量必須符合EN 10216-2標(biāo)準(zhǔn)要求。這確保了P235GH碳鋼管的優(yōu)異性能，使其可以在高溫高壓環(huán)境的管道系統(tǒng)中發(fā)揮作用。
機(jī)械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | Impact Properties |
P235GH(1.0345) | 360-500 | 235 min | 25 min | 40min(0℃) |
P235GH鋼管具有較高的強(qiáng)度、可塑性和韌性，能夠滿足各種復(fù)雜應(yīng)力條件下的使用要求。這些優(yōu)異的機(jī)械性能使得P235GH在制造高溫高壓下的容器和管道時表現(xiàn)出色。
P235GH碳鋼管的工藝特點(diǎn)
P235GH鋼管的制造過程嚴(yán)格遵循相關(guān)標(biāo)準(zhǔn)和規(guī)范，包括原材料的選擇、生產(chǎn)工藝的制定、焊接質(zhì)量的控制等方面，確保產(chǎn)品質(zhì)量和安全可靠。P235GH碳鋼管的冶煉和精煉過程采用了先進(jìn)的工藝方法，確保了鋼材的純凈度和均勻性，使其具有良好的加工性能和焊接性能，能夠滿足各種復(fù)雜的管道系統(tǒng)要求。
此外，熱處理是P235GH鋼管制造過程中的重要環(huán)節(jié)。通過合理的熱處理工藝，可以調(diào)整鋼管的組織結(jié)構(gòu)，提高其強(qiáng)度和韌性，同時減少殘余應(yīng)力和變形。這有助于確保鋼管在使用過程中保持穩(wěn)定的性能。
MATERIAL | Heat Treatment | Temperature | Cooling Medium |
P235GH(1.0345) | Normalizing | 880 to 940 ℃ | Air |
P235GH鋼管的工藝特點(diǎn)主要體現(xiàn)在先進(jìn)的冶煉和精煉方法、優(yōu)異的加工性能、合理的熱處理工藝以及嚴(yán)格的制造標(biāo)準(zhǔn)等方面。這些特點(diǎn)使得P235GH鋼管成為一種性能優(yōu)良、質(zhì)量可靠的低合金鋼管材料，廣泛應(yīng)用于化工、石油、天然氣、核電等領(lǐng)域。
P235GH碳鋼管的尺寸范圍
P235GH碳鋼管的尺寸范圍涵蓋廣泛，其外徑范圍可以從10.2mm到711mm，而壁厚范圍則可以從1.6mm到100mm?？梢詽M足不同管道系統(tǒng)的設(shè)計要求。此外，無縫鋼管的長度也是選擇時需要考慮的因素之一。一般來說，產(chǎn)品長度可能主要在6~12米之間，但這也可能因供應(yīng)商和定制需求而有所變化。
P235GH碳鋼管公差范圍
| Outside diameter D mm | Tolerances on D | Tolerances on Tmin for a Tmin/D ratio | |||
| ≤0.02 | >0.02 ≤0.04 | >0.04 ≤0.09 | >0.09 | ||
| D 219.1 | ±1% or ±0.5mm whichever is the greater | +28% 0 | or +0.8 mm 0 | whichever is the greater | |
| D 219.1 | +50% 0 | +35% 0 | +28% 0 | +22% 0 | |
| For outside diameters D 355.6 mm it is permitted to exceed the upper wall thickness locally by a further 5%of the wall thickness T | |||||

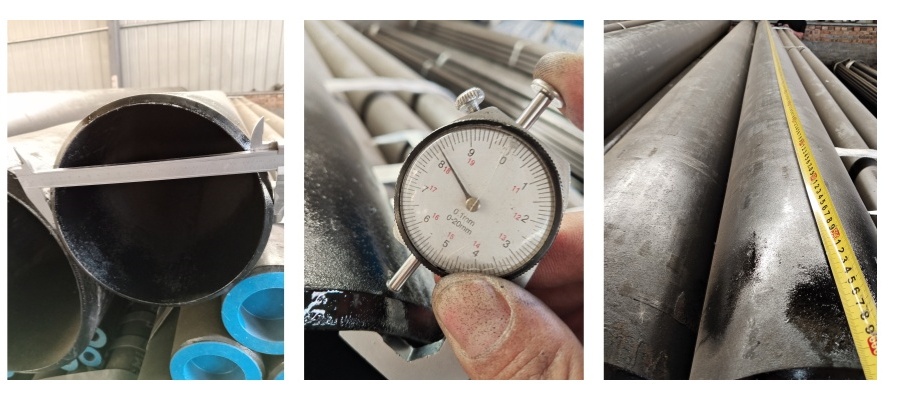

P235GH碳鋼管現(xiàn)場檢測
