ASME B16.5不銹鋼法蘭密封面介紹

          法蘭密封面是指法蘭連接中，兩個法蘭面之間的接觸表面，它可以是平面、凹凸面、榫槽面等形狀。通過使用墊片、螺栓等配件，將兩片法蘭面緊密地連接在一起，保證管道連接后的密封性，防止介質泄漏，使管道內的介質能夠安全、可靠地輸送。

          一、法蘭密封面主要有以下幾種類型：

          法蘭密封面有全平面（FF）、突面（RF）、RTJ（環接面）、凸面（M）、凹面（FM）、榫面（T）、槽面（G）七種類型。其中全平面（FF）、突面（RF）和環接面(RTJ)三種類型比較常見。

          二、FF-全平面：這種密封面在全平面法蘭中最為常見，法蘭平面光滑，結構設計簡單，加工方便。密封面與墊片的接觸面積大，所需的壓縮力大，通常用于高壓或高溫的管道連接。缺點是安裝時墊片不宜放置，預緊后，墊片易于向兩側發展延伸或移動。

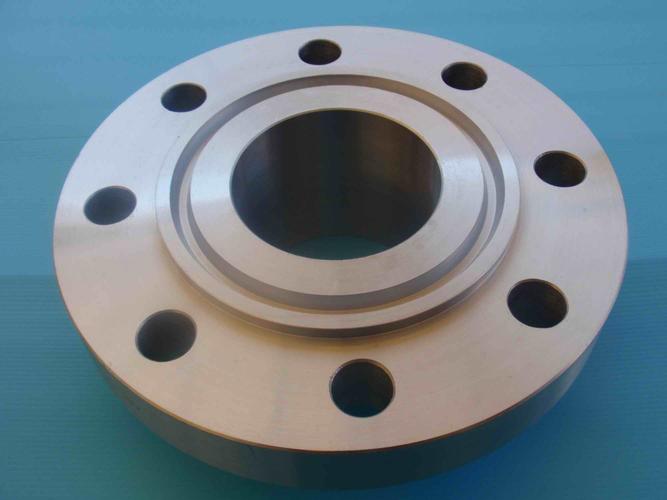

          三、RF-突面：突面密封面在突面法蘭的墊片中應用廣泛，通常采用各種非金屬平墊片、包覆墊片、金屬包墊以及纏繞式墊片（含帶外環或帶內外環）等。突面（RF）密封面是突起的一個光滑平面，也可以車制密紋水線。這種設計讓密封面在壓力操作下能夠更好的貼合管道和法蘭，從而創造出實時的密封效果。缺點是這種密封面墊片接觸面積較大，預緊時墊片容易往兩邊擠，不易壓緊。

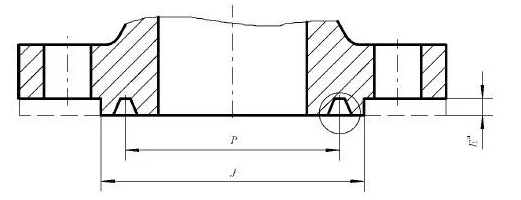

          四、RTJ(RJ)-環連接：RTJ密封面是一種高精度的全金屬密封面，專為高壓力和溫度而設計，能夠適應極端的工作環境。RTJ密封件有多種材料可供選擇，如不銹鋼、碳鋼等，這些材料具有優良的機械性能和耐腐蝕性。RTJ密封件的橫截面形狀有橢圓形和八角形兩種，適用于不同的擰緊扭矩和表面載荷。RTJ密封面具有較好的密封性能，能夠有效地防止介質泄漏。RTJ密封面易于安裝和拆卸，適用于頻繁的管道連接和拆卸操作。缺點是這種密封面加工工藝較為繁瑣，造價比FF和RF兩種密封面法蘭貴。

          五、常見的不銹鋼法蘭材質：

          ASTM A182 F304/304L；F316/316L；F321；F347；F51；F53等等。
