ASTM A403 WP316 彎頭是一種用于改變管道走向的管件，通常由不銹鋼材料制成。它在管道系統中起到連接兩根不同方向管道的作用，使流體能夠順利地在不同走向的管道中流動。
不銹鋼彎頭具有良好的強度和韌性。其強度能夠滿足不同壓力等級的管道系統要求。在一些高壓管道系統中，如石油和天然氣的長距離輸送管道，不銹鋼彎頭可以承受管道內的高壓而不會發生破裂或變形。不銹鋼彎頭因其優良的耐腐蝕性、耐高溫性能和較高的強度、韌性指標，被廣泛應用于石油、化工、食品、造紙、天然氣、生物制藥等行業。
ASTM A403 WP316 彎頭的規格
Size Range | 1/2" - 80" / DN15 - 2000 |
Thickness Schedule | SCH 10, 20, 40, STD, XS, 80, 100, 120, 140, 160, XXS |
Standard | ANSI / ASME B16.9, MSS SP 43, JIS B2311/2312/2313, EN10253 |
Stainless Steel Grades | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
ASTM A403 WP316 的材質分析
ASTM A403 WP316 的化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
ASTM A403 WP316 | MIN | 10.0 | 16.0 | 2.00 | |||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 |
ASTM A403 WP316 彎頭中鎳含量約為10 - 14%。鎳能提高不銹鋼的韌性、延展性和耐腐蝕性。特別是在一些還原性環境中，鎳與鉻協同作用，進一步增強WP316 的耐腐蝕性。同時，鎳還能改善不銹鋼的加工性能，使其更容易進行冷加工和熱加工。
ASTM A403 WP316 的機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A403 WP316 | 515 min | 205 min | 28 min |
ASTM A403 WP316 的抗拉強度通常較高，這使得由該材質制成的管件能夠承受一定的拉伸載荷，在管道系統中，當受到內部壓力或外部拉力時，能夠保證管道連接的安全性，不會輕易發生斷裂。
ASME SA403 316/316L 相等材質
STANDARD | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
SS 316 | 1.4401 / 1.4436 | S31600 | SUS 316 | 316S31 / 316S33 | – | Z7CND17‐11‐02 | X5CrNiMo17-12-2 / X3CrNiMo17-13-3 |
不銹鋼對焊彎頭的分類
ASTM A403 WP316 彎頭按角度分類可分為45度彎頭，90度彎頭，180度彎頭。

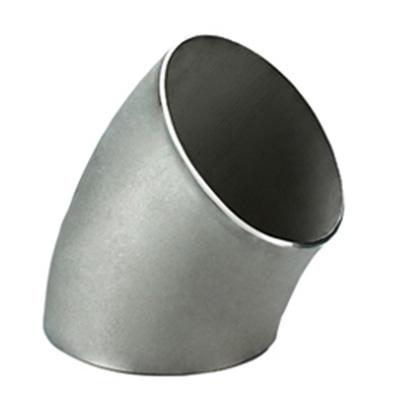

45°彎頭：這種彎頭使管道方向改變45°。在一些對管道布局有特殊要求的場合，如在建筑內部的給排水管道系統中，當需要管道有一定的斜向轉向時，45°彎頭就會被使用。它可 以減少流體阻力，相比于直角彎頭，在一些情況下能提供更順暢的流體流動路徑。
90°彎頭：是最常見的一種不銹鋼彎頭，能使管道方向垂直改變。在工業廠房的通風管道系統、化工管道系統以及家庭的廚房和衛生間的管道安裝中廣泛應用。

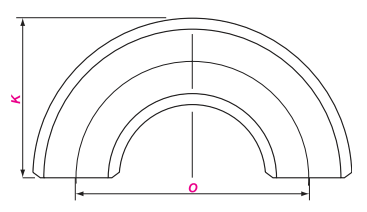

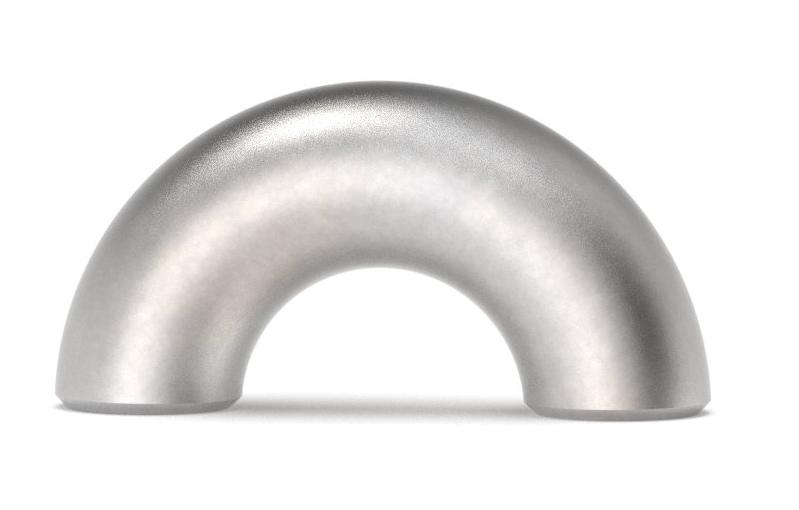

180°彎頭：也稱為U型彎頭，使管道方向改變180°。在一些特殊的管道系統，如某些熱交換器的管道布局或者需要形成回路的管道系統中會用到。例如在某些實驗設備的冷卻循環管道中，180°彎頭可用于構建循環回路。
ASTM A403 WP316 彎頭按曲率半徑分類可分為長半徑和短半徑彎頭。
長半徑對焊彎頭
長半徑對焊彎頭的曲率半徑等于1.5倍的管道公稱直徑。它具有較小的流體阻力，在流體輸送過程中，能夠減少壓力損失。在石油、天然氣等長距離輸送管道系統中，為了保證流體的高效輸送，長半徑對焊彎頭是比較理想的選擇。
短半徑對焊彎頭
短半徑對焊彎頭的曲率半徑等于管道公稱直徑。相比于長半徑對焊彎頭，短半徑對焊彎頭更節省空間。在一些空間有限的管道安裝場合，短半徑對焊彎頭可以在滿足管道轉向需求的同時，較大限度地利用有限的空間。
