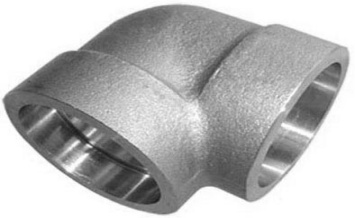

ASME B16.11 承插彎頭

在現代工業的復雜管道系統中，管件作為連接和引導流體的重要組件，其質量與性能直接關系到整個系統的安全與穩定運行。ASME B16.11 承插彎頭，作為一類遵循美國機械工程師協會（ASME）制定標準生產的管件，憑借其獨特的設計與可靠的性能，在石油化工、電力能源、醫藥衛生等眾多領域發揮著關鍵作用。

生產標準概述：

ASME B16.11 是由美國機械工程師學會（ASME）制定的鍛造管件標準，適用于高壓、小口徑（NPS 1/8 至 4）的承插管件與螺紋管件。該標準規定了承插彎頭（Socket Weld Elbow）的尺寸、公差、標識、壓力等級和材料要求，常用于高壓、振動、熱循環頻繁的管道系統中，為確保管件在各類管道系統中的安全可靠應用奠定了堅實基礎。

承插彎頭結構特性：

承插彎頭是通過將管子插入配件的插座端后焊接固定來連接管道，以實現流向改變的目的。主要結構參數如下：

彎曲角度：主要分為45°、90°和180°，用于不同方向的流體輸送。

插座深度：依據標準必須保證管子插入后有足夠焊接空間。

內孔尺寸：需與匹配管道尺寸一致，保證流通連續性。

應力分布：與對焊管件相比，承插焊接結構形成類似“腔體”結構，在高壓下焊縫處應力集中相對較小，更適用于中小直徑高壓場合。

承插彎頭材料選擇：

為適應不同的工作環境，ASME B16.11 承插彎頭可選用多種材料制造。常見的材料包括碳鋼、合金鋼、不銹鋼以及低溫鋼等，每種材料都具有獨特的性能特點，適用于特定的工況條件。下面介紹一下常用的材料標準。

碳 鋼	ASTM A105 / A105N
不銹鋼	ASTM A182 F304/304L/304H、F316/316L、F317、F310S、F321、F347、F904L
低溫鋼	ASTM A350 LF2 / LF3
管線鋼	ASTM A694 F42 / F46 /F52 / F56 / F65 / F70
合金鋼	ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92

承插彎頭尺寸：

ASME B16.11 標準依據管道系統的壓力需求、材料特性及安全系數等多方面因素，科學地對承插彎頭壓力等級進行劃分。承插焊接連接形式的管件壓力等級分為 3000LB（SCH80）、6000LB（SCH160）、9000（XXS）三個等級。從壓力承受原理來看，3000LB 等級的承插彎頭適用于中等壓力工況，其設計壁厚等參數經過精確計算，可有效承受對應壓力下的內壓及外部載荷，確保在正常工作條件下不會發生破裂或泄漏等安全問題。同理，6000LB 等級則用于壓力高的系統，而 9000LB 等級適用于更高的壓力系統。

90°承插彎頭：

公稱尺寸 Nominal Size		承插孔徑 Socket Bore Dia.	流通孔徑 Bore Dia. of Fittings			承插孔壁厚 Socket Wall Thickness						本體壁厚 Body Wall			承插孔深度 Depth of Socket	中心至承插孔底 Center to Bottom of Socket
DN	NPS	B	D			C						G min			J min	A
			3000	6000	9000	3000		6000		9000		3000	6000	9000	90 Elbow
						ave	min	ave	min	ave	min				3000	6000	9000
6	1/8	10.9	6.1	3.2		3.18	3.18	3.96	3.43			2.41	3.15		9.5	11	11
8	1/4	14.3	8.5	5.6		3.78	3.3	4.6	4.01			3.02	3.68		9.5	11	13.5
10	3/8	17.7	11.8	8.4		4.01	3.5	5.03	4.37			3.2	4.01		9.5	13.5	15.5
15	1/2	21.9	15	11	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	15.5	19	25.5
20	3/4	27.3	20.2	14.8	10.3	4.9	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	19	22.5	28.5
25	1	34	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	22.5	27	32
32	11/4	42.8	34.3	28.7	22	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.7	12.5	27	32	35
40	11/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.8	12.7	11.12	5.08	7.14	10.15	12.5	32	38	38
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.5	13.84	12.12	5.54	8.74	11.07	16	38	41	54
65	21/2	73.9	61.2			8.76	7.62					7.01			16	41
80	3	89.9	76.4			9.52	8.3					7.62			16	57
100	4	115.5	100.7			10.69	9.35					8.56			19	66.5

ASME B16.11 承插彎頭優勢：

焊接強度高，連接可靠：承插焊接結構通過插口定位+環縫焊接的方式形成穩固連接，可有效抵抗振動沖擊、管道位移、內部壓力循環。

安裝誤差小，操作方便：承插彎頭通過插入配管端口進行定位，焊接時無需額外對中工具，安裝過程快捷，便于施工人員在現場快速定位與焊接，顯著減少安裝時間與人工成本。

減少焊縫缺陷，提高系統安全性：由于插入式結構僅在外圈進行焊接，焊縫數量少于對焊彎頭，避免了難以檢測的內焊縫缺陷問題。

應用領域：

石油與天然氣工業

化工與精細化工

電力與核能工業

醫藥與食品工業

船舶與海洋工程

冶金與機械制造
