合金對焊管件的應用范圍

合金對焊管件是指采用合金鋼材質，通過對接焊方式與管道連接的管件，常用于高溫、高壓、耐腐蝕等苛刻工況的管道系統中。常見類型包括對焊彎頭、三通、異徑管、管帽等，廣泛應用于石油、化工、電力、鍋爐、核電等行業。

合金: 指的是由兩種或多種金屬元素（有時也包含非金屬元素）熔合而成的金屬，目的是為了獲得比單一金屬更優異的性能，例如更高的強度、更好的耐腐蝕性或耐高溫性。在鋼材中，常見的合金元素包括鉻 (Cr)、鎳 (Ni)、鉬 (Mo)、釩 (V) 等。

對焊: 是一種焊接方法，將兩根管子或管件的端部對齊，施加壓力，同時加熱到一定溫度，使其熔合在一起。對焊連接的特點是焊縫與管道或管件的表面齊平，形成平滑的過渡。

什么是對焊管件？

對焊管件是指通過對焊這種焊接方式與管道連接的管件。簡單來說，就是將管件的端口與管道的端口對齊，然后通過焊接將它們連接在一起。

對焊管件的主要特點:

焊接連接: 這是最主要的特點，通過焊接將管件與管道連接在一起，形成一個連續的整體。

坡口處理: 管件的連接端通常會按照標準進行坡口加工，以便與管道的坡口對齊焊接。

良好的密封性: 正確的焊接能夠形成非?？煽康拿芊膺B接，減少泄漏的風險。

較高的強度: 對焊連接的強度通常與管道本體的強度相當，能夠承受較高的壓力和溫度。

流體阻力小: 對焊連接的內壁比較光滑，不會像某些螺紋或法蘭連接那樣產生明顯的凸起，從而減少了流體在管道內的阻力。

節省空間: 相比于法蘭連接，對焊連接通常占用更小的空間。

成本效益（長期來看）: 雖然初始焊接成本可能較高，但由于其連接的可靠性和較少的維護需求，長期來看可能更具成本效益。

對焊管件的規格

Specifications	ASTM A234 / ASME SA234
Grades	WP1, WP5, WP9, WP11, WP22, WP91
Dimensions	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Size	1/8” NB TO 48” NB.
Type	Seamless / Welded / Fabricated
Thickness	Sch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS

制造標準與規范

中國國家標準（GB / HG / SY等）

GB/T 12459：通用標準，適用于碳鋼、合金鋼、不銹鋼等對焊管件

GB/T 13401：焊接成型合金管件

HG/T 21635: 化工行業專用標準

SY/T 0510 :適用于油氣輸送系統中的合金鋼對焊管件

美國標準（ASME / ASTM / MSS）

ASME B16.9:工廠制造的對焊管件，廣泛用于工業系統

ASTM A234:合金鋼對焊管件制造通用標準

MSS SP-75:適用于高強度合金管件，尤其用于天然氣行業

其他國際標準

EN 10253-2:合金鋼對焊管件標準，涵蓋P22、P91等材料

JIS B2311 / B2312:一般鋼制和耐壓對焊管件標準

ISO 5251:工業用鋼制管件通用規范

合金對焊管件的化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cr	Mo
ASTM A234 WP5 CL1,CL3	MIN		0.30				4.00	0.440
	MAX	0.150	0.60	0.040	0.030	0.50	6.00	0.650
ASTM A234 WP11 CL1	MIN	0.050	0.30			0.50	1.00	0.440
	MAX	0.150	0.60	0.030	0.030	1.00	1.50	0.660
ASTM A234 WP11 CL2,CL3	MIN	0.050	0.30			0.50	1.00	0.440
	MAX	0.200	0.80	0.040	0.040	1.00	1.50	0.650
ASTM A234 WP12	MIN	0.050	0.30				0.80	0.440
	MAX	0.200	0.80	0.045	0.045	0.60	1.25	0.650
ASTM A234 WP22 CL1,CL3	MIN	0.050	0.30				1.90	0.870
	MAX	0.150	0.60	0.040	0.040	0.50	2.60	1.130

ASTM A234 WP91 化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cr	Mo	V	N	Ni	Al	Nb	Ti	Zr	Sn	Sb	As	B	W
TYPE 1	MIN	0.080	0.300			0.200	8.000	0.850	0.180	0.030			0.060
	MAX	0.120	0.600	0.020	0.010	0.500	9.500	1.050	0.250	0.070	0.400	0.020	0.100	0.010	0.010
TYPE 2	MIN	0.080	0.200			0.200	8.000	0.850	0.180	0.035			0.060
	MAX	0.120	0.400	0.020	0.005	0.400	9.500	1.050	0.250	0.070	0.200	0.020	0.100	0.010	0.010	0.010	0.003	0.010	0.001	0.050

合金對焊管件的機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %
ASTM A234 WP5 CL1	415min	205min	30min
ASTM A234 WP5 CL3	520min	310min	30min
ASTM A234 WP11 CL1	415 min	205 min	30min
ASTM A234 WP11 CL2	485min	275min	30min
ASTM A234 WP11 CL3	520min	310min	30min
ASTM A234 WP12 CL1	415 min	220min	30min
ASTM A234 WP12 CL2	485 min	275 min	30min
ASTM A234 WP22 CL1	415 min	205 min	30min
ASTM A234 WP22 CL3	520min	310min	30min
ASTM A234 WP91	620min	415min	20min

對焊管件的公差范圍

對焊管件的公差 TOLERANCES FOR BW FITTINGS
公稱尺寸 Nominal Size		所有管件1)2) All Fittings		45°、90° 彎頭、三通、四通 45°&90° Elbows & Tees, Crosses	3D 彎頭 3D Radius Elbows	180 " 彎頭 Returns			管帽 Caps	異徑管 、翻邊短節 Reducers & Lap Joint Stub Ends	翻邊短節 Lap Joint Stub Ends
DN	NPS	OD 3) 4)	ID 3)	A B C M	A B	O	K	U	E, E1	H F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 6	± 2	0 -1	0 -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0 -2	0 -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0 -2	0 -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 3	± 6	---	---	---	± 10	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	± 6	---	---	---	± 10	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---

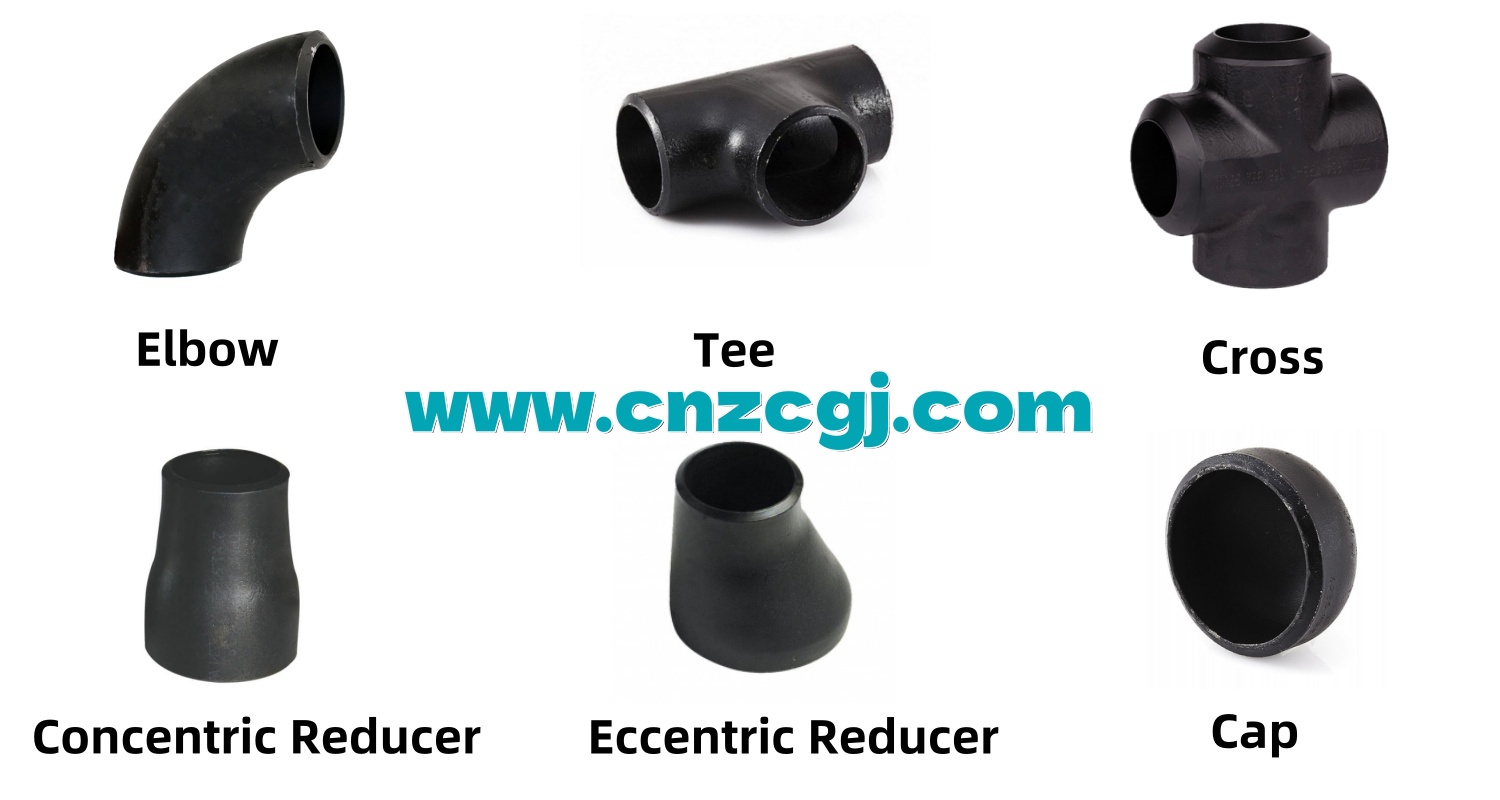

對焊管件的分類

合金對焊管件種類多樣，如彎頭、三通、四通、大小頭等。這些不同類型的對焊管件在管道系統中各自發揮著重要的功能。

彎頭：彎頭是改變管道流向的管件。

三通：三通是用于管道的分支連接。是一種具有三個端口的管件，有T形與Y形，有等徑管口，也有異徑管口，用于三條相同或不同管路匯集處。三通的主要作用是改變流體方向的。

四通：四通對焊管件是一種具有四個端口的管件，它能夠?qū)⒁桓鞴苈贩殖扇Ч苈?，或者將三根支管路匯流到一根主管路。

大小頭：大小頭主要用于連接兩種不同管徑的管道。大小頭主要分為同心大小頭和偏心大小頭兩種。同心大小頭的兩端管徑中心線在同一直線上，而偏心大小頭的兩端管徑中心線則不在同一直線上。

管帽：管帽是一種管道配件，主要用于管道末端的封閉，防止管道內的介質（如氣體、液體）外泄，同時也起到保護管道末端的作用。

對焊管件的生產過程

應用領域:

石油化工: 高溫、高壓、腐蝕性介質輸送管道。

電力工業: 電站鍋爐、核電站管道系統。

天然氣工業: 天然氣輸送、儲存和處理系統。

冶金工業: 高溫爐窯、腐蝕性介質輸送管道。

航空航天: 飛機發動機、火箭發動機等部件的管道系統。

海洋工程: 海水腐蝕環境下的管道系統。

制藥工業: 高純度、衛生級要求的管道系統。

造紙工業: 腐蝕性化學品輸送管道。
