鍛制管件有那些生產標準

瀏覽數量： 241 作者： Chaos 發布時間： 2024-12-10 來源：本站

["wechat","weibo","qzone","douban","email"]

鍛制管件的生產標準涵蓋了材料選擇與檢驗、鍛造工藝控制、表面處理和檢測以及質量管理體系等多個方面。這些標準的嚴格執行是確保管件質量、安全性和適用性的關鍵。ASME B16.11、MSS-SP-79、MSS-SP-83、MSS-SP-95、MSS-SP-97和BS3799都屬于鍛制管件的生產標準。

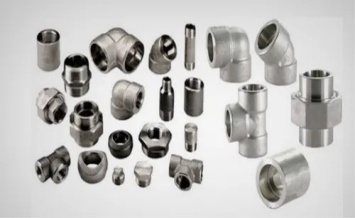

鍛制管件是通過鍛造工藝，利用鍛壓機械對金屬坯料施加壓力，使其產生塑性變形，從而獲得具有一定機械性能、形狀和尺寸的管件。根據管件的不同品種和要求，鍛制管件主要采用模鍛、自由鍛和切削加工成形工藝進行。常見的鍛制管件的樂星主要包括鍛制承插管件和鍛制螺紋管件。

鍛制管件的生產標準

常見的鍛制管件生產標準包括：ASME B16.11；MSS SP-83；MSS SP-97；MSS SP-95等。

ASME B16.11 鍛制管件生產標準

ASME B16.11標準是美國標準協會發布的鍛造高壓管件生產標準。該標準對高壓鍛造管件的材料、尺寸、形狀、壓力等級、公差范圍等方面有詳細的要求。

承插管件產品參數

ASME-B16.11-Socket-Wedl-Forged-Fittings

Nominal Size		Socket Bore Dia	Bore Dia.of Fitings			Socket Wall Thickness						Body Wal			Depth of Socket	Center to Bottom of Socket
D N	NPS	B	D			C						Gmin			J mim	A
			3000	6000	9000	3000		6000		9000		3000	6000	9000		90°Elbow Tee Cross			45°Elbow
			3000	6000	9000	ave	min	ave	min	ave	min	3000	6000	9000		3000	6000	9000	3000	6000	9000
6	1/8	10.9	6.1	3.2		3.18	3.18	3.96	3.43			2.41	3.15		9.5	11.0	11.0		8	8
8	1/4	14.3	8.5	5.6		3.78	3.30	4.60	4.01			3.02	3.68		9.5	11.0	13.5		8	8
10	3/8	17.7	11.8	8.4		4.01	3.50	5.03	4.37			3.20	4.01		9.5	13.5	15.5		8.0	11.0
15	1/2	21.9	15.0	11	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	15.5	19.0	25.5	11	12.5	15.5
20	3/4	27.3	20.2	14.8	10.3	4.90	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	19.0	22.5	28.5	13	14	19
25	1	34	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	22.5	27.0	32.0	14.0	17.5	20.5
32	1-1/4	42.8	34.3	28.7	22.0	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.70	12.5	27.0	32.0	35.0	17.5	20.5	22.5
40	1-1/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.8	12.70	11.12	5.08	7.14	10.15	12.5	32.0	38.0	38.0	20.5	25.5	25.5
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.5	13.84	12.12	5.54	8.74	11.07	16.0	38.0	41.0	54.0	25.5	28.5	28.5
65	2-1/2	73.9	61.2			8.76	7.62					7.01			16.0	41.0			28.5
80	3	89.9	76.4			9.52	8.30					7.62			16.0	57.0			32.0
100	4	115.5	100.7			10.69	9.35					8.56			19.0	66.5			41.0

螺紋管件產品參數

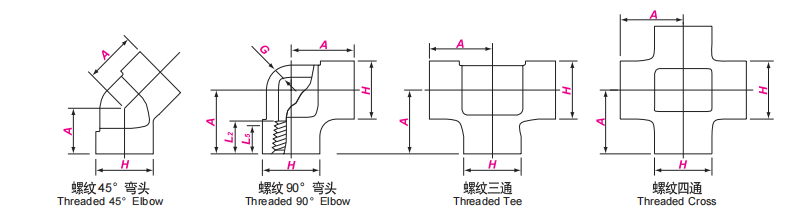

ASME B16.11 Threaded Fittings 1

Nominal Size		Center-to-End						Outside Diameter of Band			Wall Thickness			Length of Thread
DN	NPS	A						H			G min			min	mim
		90 Ebows Tees Crosses			45 Elbows			H			G min
		2000	3000	6000	2000	3000	6000	2000	3000	6000	2000	3000	6000
6 8 10	1/8 1/4 3/8	21 21 25	21 25 28	25 28 33	17 17 19	17 19 22	19 22 25	22 22 25	22 25 33	25 33 38	3.18 3.18 3.18	3.18 3.30 3.51	6.35 6.60 6.98	6.4 8.1 9.1	6.7 10.2 10.4
15 20 25	1/2 3/4 1	28 33 38	33 38 44	38 44 51	22 25 28	25 28 33	28 33 35	33 38 46	38 46 56	46 56 62	3.18 3.18 3.68	4.09 4.32 4.98	8.15 8.53 9.93	10.9 12.7 14.7	13.6 13.9 17.3
32 40 50	1-1/4 1-1/2 2	44 51 60	51 60 64	60 64 83	33 35 43	35 43 44	43 44 52	56 62 75	62 75 84	84 102	3.89 4.01 4.27	5.28 5.56 7.14	10.59 11.07 12.09	17.0 17.8 19.0	18.0 18.4 19.2
65 80 100	2-1/2 3 4	76 86 106	83 95 114	95 106 114	52 64 79	52 64 79	64 79 79	92 109 146	102 121 152	121 146 152	5.61 5.99 6.55	7.65 8.84 11.18	15.29 16.64 18.67	23.6 25.9 27.7	28.9 30.5 33.0

MSS SP-97鍛制支管座生產標準

MSS SP-97標準規定了鍛制支管座的生產要求，標準中包含對焊支管座、承插支管座和螺紋支管座等類型。

對焊支管座尺寸參數

Weldolet-Drawing

Run pipe Nominal Size		Branch Nominal Size		Length			OD of Fitting			Cut hole Dia.
Run pipe Nominal Size		Branch Nominal Size		A			D			d
DN	NPS	DN	NPS	STD	XS	SCH160	STD	XS	SCH	STD	XS	SCH160
8~900	1/4~36	6	1/8	16	16	-	24	24	-	16	16	-
10~900	3/8~36	8	1/4	16	16	-	26	16	-	16	16	-
15~900	1/2~36	10	3/8	19	19	-	30	30	-	19	19	-
20~900	3/4~36	15	1/2	19	19	28	36	36	36	24	24	14
25~900	1~36	20	3/4	22	22	32	43	43	46	30	30	19
32~900	11/4~36	25	1	27	27	38	55	55	51	36	36	25
40~900	11/2~36	32	11/4	32	32	44	66	66	63	45	45	33
50~900	2~36	40	11/2	33	33	51	74	74	71	51	51	38
65~900	21/2~36	50	2	38	38	55	90	90	82	65	65	43
80~900	3~36	65	21/2	41	41	62	104	104	98	76	76	54
90~900	31/2~36	80	3	44	44	73	124	124	122	93	93	73
100~900	4~36	90	31/2	48	48	-	138	138	-	113	113	-
125~900	5~36	100	4	51	51	84	154	154	154	120	120	98
150~900	6~36	125	5	57	57	94	187	187	188	141	141	122
200~900	8~36	150	6	60	78	105	213	227	222	170	170	146
250~900	10~36	200	8	70	99	-	265	292	-	220	220	-
300~900	12~36	250	10	78	94	-	323	325	-	275	265	-
350~900	14~36	300	12	86	103	-	379	381	-	325	317	-
400~900	16~36	350	14	89	10	-	411	416	-	257	361	-
450~900	18~36	400	16	94	106	-	465	468	-	408	403	-
500~900	20~36	450	18	97	111	-	522	525	-	459	455	-
550~900	22~36	500	20	102	119	-	573	584	-	508	509	-
650~900	26~36	600	24	116	140	-	690	708	-	614	612	-

螺紋支管座尺寸參數

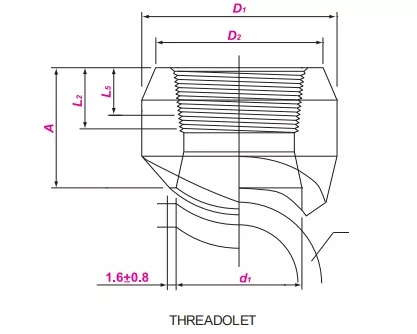

Threadolet-Drawing

DN	NPS	DN	NPS	A		D1		D2		L	d1
DN	NPS	DN	NPS	3000	6000	3000	6000	3000	6000	L	3000	6000
8~900	1/4~36	6	1/8	19	-	27	-	22	-	6.7	16	-
10~900	3/8~36	8	1/4	19	-	27	-	22	-	10.2	16	-
15~900	1/2~36	10	3/8	21	-	30	-	25	-	10.4	19	-
20~900	3/4~36	15	1/2	25	32	38	45	33	42	13.6	24	19
25~900	1~36	20	3/4	27	37	47	52	39	48	13.9	30	25
32~900	11/4~36	25	1	33	40	56	63	48	58	17.3	36	33
40~900	11/2~36	32	11/4	33	41	66	72	58	67	18.0	45	38
50~900	2~36	40	11/2	35	43	75	83	64	77	18.4	51	49
65~900	21/2~36	50	2	38	52	90	104	77	93	19.2	65	59
80~900	3~36	65	21/2	46	-	105	-	94	-	28.9	76	-
100~900	4~36	80	3	51	-	124	-	114	-	30.5	94	-
125~900	5~36	100	4	57	-	154	-	140	-	33.0	121	-

承插支管座尺寸參數

Sockolet-Drawing

DN	NPS	DN	NPS	J	A		D		C		d1
DN	NPS	DN	NPS	J	3000	6000	3000	6000	3000	6000	3000	6000
8~900	1/4~36	6	1/8	9.5	10	-	27	-	3.18	-	16	-
-10~900	3/8~36	8	1/4	9.5	10	-	27	-	3.78	-	16	-
18~900	1/2~36	10	3/8	9.5	13	-	30	-	4.01	-	19	-
20~900	3/4~36	15	1/2	9.5	16	24	38	47	4.67	5.97	24	19
25~900	1~36	20	3/4	12.5	16	25	47	53	4.90	6.96	30	25
32~900	11/4~36	25	1	12.5	22	29	56	63	5.69	7.92	36	33
40~900	11/2~36	32	11/4	12.5	22	30	66	74	6.07	7.92	45	38
50~900	2	40	11/2	12.5	24	32	75	83	6.35	8.92	51	49
65~900	21/2~36	50	2	16	24	37	90	104	6.93	10.92	65	59
80~900	3~36	65	21/2	16	25	-	105	-	8.76	-	76	-
100~900	4~36	80	3	16	30	-	124	-	9.52	-	94	-
125~900	5~36	100	4	19	30	-	154	-	10.69	-	121	-

MSS SP-83鍛制活接頭標準

MSS SP 83是鍛制活接頭的生產標準，該標準涵蓋了尺寸公差、標記、材料等。MSS SP-83活接頭是一種管道連接配件，具有易于組裝和拆卸的特點。它可廣泛應用于不同直徑的管道連接，以及儀表和閥門與管道的連接。

MSS SP-83 活接頭規格范圍

Size	1/8″ to 3″ ( DN6 to DN80)
Pressure Rating	Class 3000
Standard	MSS SP-83
Type	Socket Weld Union and Threaded Union
Carbon Steel	ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65
Alloy Steel	ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22
Stainless Steel	ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L/F51/F55

Class 3000 螺紋活接頭尺寸參數

threaded-union

Nominal Size		Pipe End	Wall	Bone	Male Flange	Nut	THRD Per Inch	Bearing	Length Assem	Clear Assem Nut
DN	NPS	A min	C min	D	F min	G min	H	J min	L nom	N
6	1/8	14.7	2.4	8.4	3.2	3.2	16	1.2	41.4	51
				6.4
8	1/4	19.1	3	11.1	3.2	3.2	16	1.2	41.4	51
				9.4
10	3/8	22.9	3.2	14.3	3.4	3.4	14	1.4	46	56
				13.5
15	3/4	27.7	3.7	17.9	3.7	3.7	14	1.5	49	59
				17.1
20	1/2	33.5	3.9	23	4.1	4.1	11	1.7	56.9	66
				21.4
25	1	41.4	4.5	29	4.6	4.4	11	1.9	62	79
				27.7
32	1-1/4	50.5	4.9	37.7	5.3	5.2	10	2.1	71.1	94
				35.4
40	1-1/2	57.2	5.1	43.5	5.8	5.6	10	2.3	76.5	112
				41.2
50	2	70.1	5.5	55.6	6.6	6.4	10	2.7	86.1	132
				52.1
65	2-1/2	85.3	7	66.3	7.5	7.1	8	3.1	102.4	150
				64.3
80	3	102.4	7.6	82.6	8.3	8	8	3.5	109	176

Class 3000承插活接頭尺寸參數

Socket-Weld-Union

DN	NPS	A	B	C	D	E	F	G	H	J	K	L	N
6	1/8	21.8	10.9	3.2	6.1	20.7	3.2	3.2	16	1.2	9.7	41.4	51
8	1/4	21.8	14.3	3.3	8.5	20.7	3.2	3.2	16	1.2	9.7	41.4	51
10	3/8	25.9	17.7	3.5	11.8	23.8	3.4	3.4	14	1.4	9.7	46	56
15	3/4	31.2	21.9	4.1	15	23.8	3.7	3.7	14	1.5	9.7	49	59
20	1/2	37.1	27.3	4.3	20.2	28.6	4.1	4.1	11	1.7	12.7	56.9	66
25	1	45.5	34	5	25.9	30.2	4.6	4.4	11	1.9	12.7	62	79
32	1-1/4	54.9	42.8	5.3	34.3	36.6	5.3	5.2	10	2.1	12.7	71.1	94
40	1-1/2	61.5	48.9	5.5	40.1	38.1	5.8	5.6	10	2.3	12.7	76.5	112
50	2	75.2	61.2	6	51.7	41.4	6.6	6.4	10	2.7	15.7	86.1	132
65	2-1/2	91.7	73.9	7.7	61.2	56.9	7.5	7.1	8	3.1	15.7	102.4	150
80	3	109.2	89.9	8.3	76.4	58.7	8.3	8	8	3.5	15.7	109	176

MSS SP-83活接頭重量表

NOMINAL SZIE		WEIGHT
DN	NPS	3000
6	1/8	0.25
8	1/4	0.3
10	3/8	0.35
15	3/4	0.46
20	1/2	0.61
25	1	0.85
32	1-1/4	1.35
40	1-1/2	2.85
50	2	4
65	2-1/2	4.9
80	3	7.1

應用領域

鍛制管件因其優異的性能而廣泛應用于多個領域：

石油化工：在石油化工行業中，鍛制管件常用于蒸餾塔、加氫反應器、儲氣罐、石油壓縮機等設備中，以承受高壓、高溫、強腐蝕等極端工況。

天然氣：天然氣輸送管線中使用的管件大多采用鍛制工藝制造，以確保管線的安全性和可靠性。化工生產：化工生產工藝需要進行高溫高壓反應，鍛制管件具有更好的抗壓變形和耐腐蝕性能，因此在此領域應用廣泛。

冶金：冶金領域中的高溫高壓加工過程需要使用各種管件，鍛制管件的高強度和耐高溫高壓性能能夠滿足這些要求。

機械：鍛制管件在機械領域中應用廣泛，如船舶、汽車等領域。其更高的受力能力和穩定性使其能夠適應不同的機械工作環境。
