在石油、化工、電力等高壓工業管道系統中，Class 300 盲板法蘭（Blind Flange） 是確保安全隔離與可靠密封的核心組件。其優異的承壓能力、耐腐蝕性及長壽命特性，使其成為關鍵設備檢修、系統分段測試的優選。
上海著誠管件制造有限公司專業生產不同種類和不同尺寸的法蘭，產品廣泛應用于石油、化工、電力等多個行業。公司擁有先進的生產設備和完善的檢測手段，包括多臺冷拉機、冷軋機、自動焊接設備、液壓試驗機、光譜分析儀、無損檢測設備等等，以確保每一件法蘭都符合國內外相關標準。

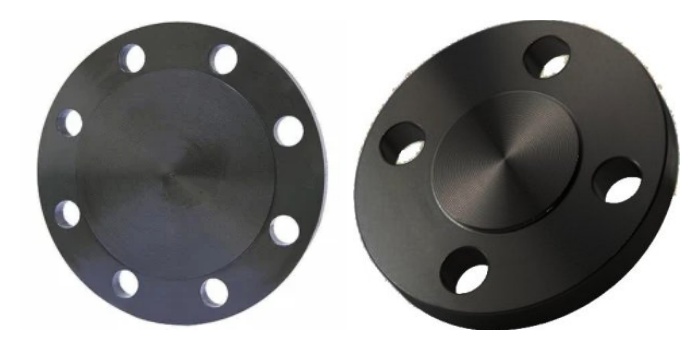

盲板法蘭（Blind Flange）通常是一種沒有中心孔的法蘭。盲板法蘭具有法蘭的面厚、與之匹配的面型以及相似的緊固方式。
盲板法蘭安裝在管道系統的末端以作為管路的終端。它是通過螺栓固定，而不是焊接在位的，而且它沒有中心孔，因此不存在通過法蘭的流體流動。盲板法蘭可用于隔離管道、閥門或壓力容器，也可用于密封壓力容器上的噴嘴孔口。
盲板法蘭通常根據其承受溫度和壓力的能力進行分類。這些分類通過數字以及“#”、“b”或“class”后綴來標識。
密封面 | RF, FF, RTJ |
尺寸 | 1/2"- 48" / DN15-DN1200 |
壓力值 | Class 150, 300, 600, 900, 1500, 2500lb |
生產標準 | ASME / ANSI B16.5, ASME B16.47 Series A/B |
碳鋼 | ASTM A105 / A105N |
低溫鋼 | ASTM A350 LF2 / LF3 |
管線鋼 | ASTM A694 F42 / 46 / 56 / 60 / 65 |
合金鋼 | ASTM A182 F11 / 12 / 5 / 9 / 91 / 92 |
不銹鋼 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
雙相不銹鋼 | ASTM A182 F51, F53, F44 |
壓力等級表示法蘭所能承受的壓力。通常，壓力等級應與管道壓力相匹配。盲板法蘭的壓力等級包括150#、300#、400#、600#、900#、1500#和2500#。

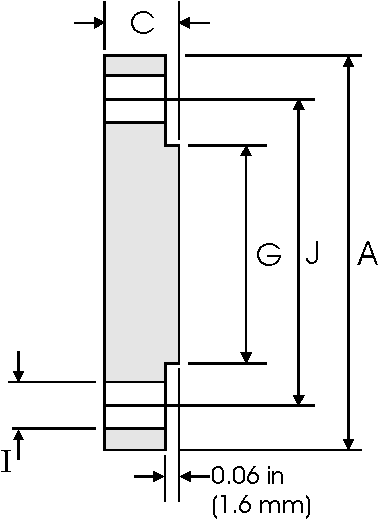

Class 300 盲板法蘭尺寸：
Nominal Pipe Size | A | C | G | H | I | J | Weight | |
inch | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
1/2 | 21.3 | 95.2 | 14.2 | 35.1 | 4 | 15.7 | 66.55 | 0.64 |
3/4 | 26.7 | 117.3 | 15.7 | 42.9 | 4 | 19 | 82.5 | 1.11 |
1 | 33.4 | 123.9 | 17.5 | 50.8 | 4 | 19 | 88.9 | 1.39 |
11/4 | 42.2 | 133.3 | 19 | 63.5 | 4 | 19 | 98.5 | 1.79 |
11/2 | 48.3 | 155.4 | 20.6 | 73.15 | 4 | 22.3 | 114.3 | 2.66 |
2 | 60.3 | 165. 1 | 22.3 | 91.9 | 8 | 19. 10 | 127 | 3.18 |
21/2 | 73.0 | 190.5 | 25.4 | 104.6 | 8 | 22.3 | 1.493 | 4.85 |
3 | 88.9 | 209.5 | 28.4 | 127 | 8 | 22.3 | 168.1 | 6.81 |
31/2 | 101.6 | 228.6 | 30.2 | 139.7 | 8 | 22.3 | 184.1 | 8.71 |
4 | 114.3 | 254 | 31.7 | 157.2 | 8 | 22.3 | 200.1 | 11.5 |
5 | 141.3 | 279.4 | 35 | 185.7 | 8 | 22.3 | 234.9 | 15.6 |
6 | 168.3 | 317.5 | 36.5 | 215.9 | 12 | 22.3 | 269.7 | 20.9 |
8 | 219. 1 | 381 | 1.620 | 269.7 | 12 | 25.4 | 330.2 | 34.3 |
10 | 273.0 | 444.5 | 47.7 | 323.9 | 16 | 28.4 | 387.3 | 53.3 |
12 | 323.8 | 520.7 | 50.8 | 381 | 16 | 31.7 | 450.8 | 78.8 |
14 | 355.6 | 584.2 | 53.8 | 412.8 | 20 | 31.7 | 514.3 | 105 |
16 | 406.4 | 647.7 | 57.15 | 469.9 | 20 | 35 | 571.5 | 137 |
18 | 457.2 | 711.2 | 60.45 | 533.4 | 24 | 35 | 628.6 | 175 |
20 | 508.0 | 774.7 | 63.5 | 584.2 | 24 | 35 | 685.8 | 221 |
24 | 609.6 | 914.4 | 69.85 | 692.2 | 24 | 41. 10 | 812.8 | 339 |
我們通?？梢栽诜ㄌm的描述中找到ASME B16.5，這是所有鍛制法蘭的主要標準，但有時我們還會看到ASME B16.48 或ASME B16.47 A/B，它們是什么？ASME B16.48是一種特殊法蘭的標準。
ASME B16.47 A/B 是法蘭尺寸大于 24 英寸的標準，該標準下有兩個主要系列A 和 B，它們在管道或閥門中的用途有所不同。需要留意的是，該標準僅涵蓋盲板法蘭和對焊法蘭，如果存在其他尺寸大于 24英寸的法蘭類型，則需要提供圖紙以進行生產。
在現代工業管道設計中，最常用的就是ASME B16.5 標準下的法蘭。

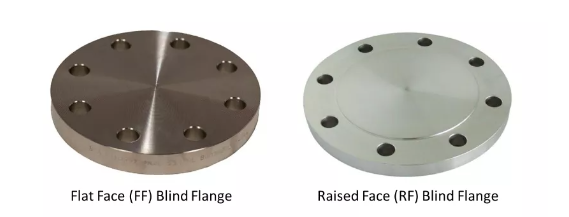

密封面是法蘭連接中至關重要的部分，它決定了法蘭之間的密封效果。常見的法蘭密封面類型包括：突面（Raised Face，RF）、平面（Flat Face，F(xiàn)F）、環接面（Ring Type Joint，RTJ）、凹凸面（Male-Female Face，MFM）以及榫槽面（Tongue-Groove Face）。最常用的密封面是RF和FF。
?突面(RF)法蘭是最常用的法蘭面，因為它有一個突起的表面高于螺栓圈，而螺栓圈就是墊片所在的地方。
?平面(FF)法蘭類似于RF法蘭，但它們沒有像RF法蘭那樣的凸起區域。相反，整個表面是平坦的。
? 卓越密封性能：符合ASME B16.5 標準密封要求，提供可靠密封保障。
? 材質選擇多樣：提供碳鋼A105、不銹鋼 304 / 316 及合金鋼F11 / F22 等多種材質選擇，適應不同工況需求。
? 標準化設計：尺寸覆蓋1/2"至24"，與全球管道系統完美匹配。
? 安裝便捷：標準化結構設計使安裝拆卸簡單高效。
? 維護成本低：優異的耐用性顯著降低長期維護費用。
?石油化工行業
?天然氣輸送行業
?電力能源行業
?制藥工業
?船舶制造行業
?水處理工程
?食品加工行業
