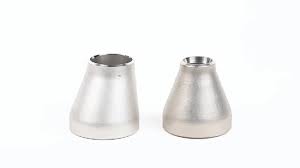

不銹鋼對焊大小頭，也被稱為不銹鋼異徑管，是一種特殊的不銹鋼管件，主要用于連接兩個不同口徑的管道。按照結構不同，可分為不銹鋼同心大小頭和不銹鋼偏心大小頭。不銹鋼同心大小頭是指兩端口徑的圓心在一個中心上，適用于控制流質的流量大小，適合貼墻或貼地走管線而不占用空間。不銹鋼偏心大小頭是指口徑圓心不在同一中心上，又可分為頂平和底平兩種。頂平偏心大小頭用于防止密度較小的氣體向上聚集流出管道，底平偏心不銹鋼大小頭則用于防止帶有雜質或積液的流質下沉和管道阻塞。
不銹鋼大小頭在管道系統中應用廣泛，今天我們就來詳細了解一下它的特點。
結構特點
不銹鋼同心大小頭采用同心結構設計，管件兩端的圓心位于同一中心線上，這種設計使得同心大小頭在連接管道時，能夠確保兩端管道的中心線對齊，從而實現平滑的過渡和連接。同心大小頭形狀類似錐形接頭，用于擴大或減小中心線的直徑。這種錐形結構使得流體在通過時能夠逐漸適應口徑的變化，減少流體阻力。內部結構穩定性高，能夠抵抗多種化學介質的侵蝕，保證管道的長期穩定運行。
制造工藝
縮徑壓制：將與大小頭大端直徑相等的管坯放入成形模中。沿管坯軸向方向進行壓制，使金屬沿模腔運動并收縮成形。根據異徑管變徑的大小，可能采用一次壓制成形或多次壓制成形。
擴徑壓制：對于需要從小口徑到大口徑過渡的大小頭，可以采用擴徑壓制工藝。將與大小頭小端直徑相等的管坯放入模具中。沿管坯軸向方向進行壓制，使金屬擴徑并成形。
縮徑加擴徑壓制：對于某些特殊規格的大小頭，可能需要先進行縮徑壓制，再進行擴徑壓制。這種工藝可以使金屬經過兩次壓制，更精確地形成所需的形狀。
沖壓成形：對于部分規格的大小頭，還可以采用鋼板沖壓成形工藝。拉伸所使用的沖模形狀參照大小頭內表面尺寸設計。用沖模將下料后的鋼板沖壓拉伸成形。
不銹鋼同心大小頭的尺寸特點
不銹鋼同心大小頭屬于對焊管件，遵循美標ASME B16.9生產標準生產，尺寸特點體現在其廣泛的規格范圍、多樣化的壁厚尺寸、廣泛的應用領域以及高度的定制性。這些特點使其成為管道系統中不可或缺的重要元件。
Size Range | 3/4" - 60" / DN20 - 1500 |
Thickness Schedule | SCH 10 - SCH 80, SCH 160, XXS |
America Standard | ANSI / ASME B16.9 / MSS SP 43 |
Stainless Steel | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |

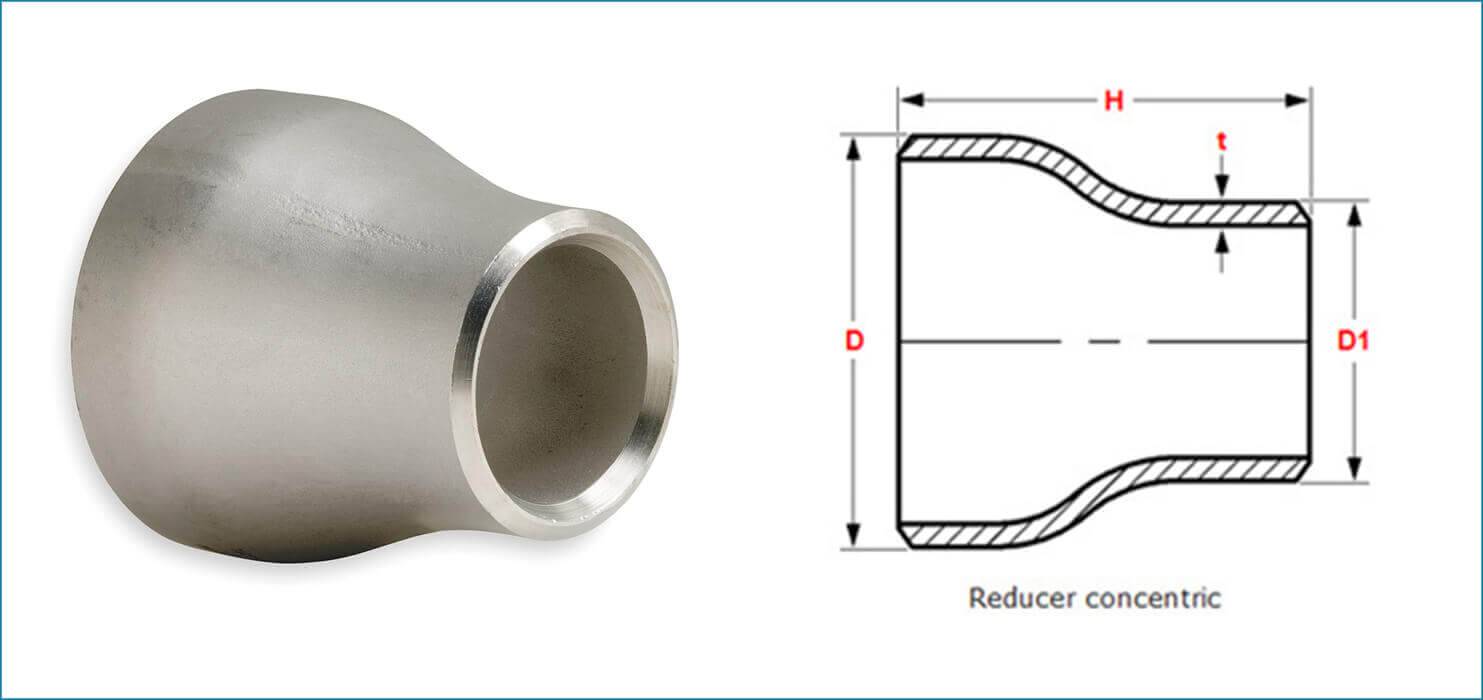

ASME B16.9同心大小頭尺寸表
OD1 | OD2 | END TO END |
NPS | NPS | H |
3/4 | 3/8 - 1/2 | 38 |
1 | 1/2 - 3/4 | 51 |
1-1/4 | 1/2 - 1 | 51 |
1-1/2 | 1/2 - 1-1/4 | 64 |
2 | 3/4 - 1-1/2 | 76 |
2-1/2 | 1 - 2 | 89 |
3 | 1-1/4 - 2-1/2 | 102 |
4 | 2 - 3-1/2 | 102 |
5 | 2 - 4 | 127 |
6 | 2-1/2 - 5 | 140 |
8 | 3-1/2 - 6 | 152 |
10 | 4 - 8 | 178 |
12 | 5 - 10 | 203 |
14 | 6 - 12 | 330 |
16 | 6 - 14 | 356 |
18 | 8 - 16 | 381 |
20 | 10 - 18 | 508 |
22 | 12 - 20 | 508 |
24 | 12 - 22 | 508 |
26 | 12 - 24 | 610 |
28 | 14 - 26 | 610 |
30 | 14 - 28 | 610 |
32 | 20 - 30 | 610 |
34 | 22 - 32 | 610 |
36 | 22 - 34 | 610 |
38 | 24 - 36 | 610 |
40 | 28 - 38 | 610 |
42 | 28 - 40 | 610 |
44 | 32 - 42 | 610 |
46 | 34 - 44 | 711 |
48 | 36 - 46 | 711 |
52 | 40 - 48 | 711 |
56 | 40 - 52 | 711 |
60 | 44 - 56 | 711 |
不銹鋼同心大小頭的材料特點
不銹鋼同心大小頭主要由不銹鋼材料制成，如304、316、316L等，這些材料具有良好的耐腐蝕性能，高溫強度高、機械性能優良、內外表面精密度高、易于加工和連接以及使用壽命長等材料特點，這些特點使得它在各種管道系統中得到廣泛應用。
化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
ASTM A403 WP316 | MIN | 10.0 | 16.0 | 2.00 | |||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 |
機械性能
MATERIAL | ASTM A403 WP304 | ASTM A403 WP316 |
T.S (MPA) | 515 min | 515 min |
Y.S (MPA) | 205 min | 205 min |
EL % | 28 min | 28 min |
應用范圍
石油化工行業
熱力發電行業
制藥行業
食品加工行業
船舶制造行業
化學工業
核工業
在這些行業中，管道系統常常面臨著高溫、高壓、腐蝕等多種復雜環境因素的影響，使用不銹鋼同心大小頭可以有效地提高設備的安全性和可靠性。不銹鋼同心大小頭因其優異的耐腐蝕性、高溫強度、清潔度和衛生標準等特點，廣泛應用于多個行業和領域，確保管道系統的安全、可靠和高效運行。
