盲板法蘭，是一種特殊類型的法蘭，其特點在于沒有中心孔，用于封閉管道或設備的端口。其主要作用是用于隔離、切斷管道中的介質流動，從而方便進行設備的檢修、清洗、更換或其他維護作業。當需要隔離某段管道時，將盲板法蘭安裝在管道的端口上，通過緊固件將盲板法蘭與管道法蘭緊密連接，達到密封的效果。不銹鋼盲板法蘭是一種采用不銹鋼材料制成的管道配件，它具有耐腐蝕、耐高溫、防震、耐壓等優點，能夠有效保護設備和管道的正常運行。
不銹鋼盲板的主要用途
管道封堵：在管道系統的維修、檢測和停車期間，使用不銹鋼盲板將管道進行封堵，防止介質泄漏，確保工作場所的安全。
設備維護：在設備維護過程中，使用不銹鋼盲板對設備進行臨時關閉，方便進行維護、檢修和更換零部件。
管道分段密封：在管道系統中，使用不銹鋼盲板對不同的管道段進行密封，以便單獨維護和控制介質流動。
防止介質混流：在不同介質管道相連的場合，使用不銹鋼盲板將不同介質進行隔離，防止介質混流導致事故發生。
不銹鋼盲板相對于其他密封方式具有使用方便、經濟實用和密封效果好等優點。其制作方法應按照標準規范進行，嚴格保證質量和使用效果。在選擇密封方式時，不銹鋼盲板是一種比較實用的選擇。此外，不銹鋼盲板還具有耐蝕性、耐熱性、低溫強度和機械特性等良好的性能，適用于各種惡劣環境。同時，不銹鋼盲板也可以根據不同的壓力等級進行分類，以滿足不同流體介質的需求。
不銹鋼盲板法蘭的規格型號
常見的不銹鋼盲板法蘭生產標準有美標ASME B16.5、ASME B16.47、MSS SP-44；歐標EN1092等。尺寸范圍從1/2英寸到60英寸；壓力范圍有CLASS 150、300、400、600、900、1500、2500;PN6、10、16、25等。
Standards | ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, Custom Drawings |
Size | 1/2" to 48" |
Designation | A 182 / A 240, SA 182 / SA 240 |
Class | 150#, 300#, 400#, 600#, 900#, 1500# & 2500#. |
Grade | ASTM A182 F304, 304L, 304H, 316, 316Ti, 316H, 316L, 316LN, 309S, 309H, 310S, 310H,317, 317L, 321, 321H, 347, 347H, 201, 202, 904L ETC. |
ASME B16.5盲板法蘭
ASME B16.5是關于管道法蘭和法蘭管件的標準，由美國機械工程師學會（American Society of Mechanical Engineers，簡稱ASME）制定。這一標準詳細規定了包括盲板法蘭在內的各種類型法蘭的設計、尺寸、材料選擇、制造工藝、檢驗方法以及標記要求。
ASME B16.5盲板法蘭的特點包括：
材料選擇：盲板法蘭可以采用多種材料制造，如碳鋼、不銹鋼、合金鋼等，具體取決于應用環境和介質要求。
尺寸和規格：盲板法蘭的尺寸和規格可以根據管道系統的需要進行定制，以確保與管道和其他法蘭配件的兼容性。
密封性能：盲板法蘭的密封面型式多樣，如突面（RF）、平面（FF）、凹凸面（MFM）等，以滿足不同的密封要求。通過螺栓連接和墊片壓緊，盲板法蘭可以實現可靠的密封效果。
可拆卸性：與焊接封頭或管帽相比，盲板法蘭具有可拆卸性，方便在需要時進行管道的維修、擴展或清潔。
應用范圍：ASME B16.5盲板法蘭廣泛應用于石油化工、天然氣工業、海洋工程、化學工業等領域，用于封閉管道系統或隔離管道中的某一部分。
ASME B16.47盲板法蘭
ASME B16.47是關于大型管法蘭和法蘭連接件的標準，由美國機械工程師學會（ASME）制定。這個標準詳細規定了大型管法蘭（包括盲板法蘭）的尺寸、壓力等級、材料、測試等要求，適用于石油化工、電力、天然氣等行業中大型管道的連接。
ASME B16.47盲板法蘭的特點包括：
尺寸和壓力等級：盲板法蘭的尺寸和壓力等級廣泛，可以滿足大型管道系統的需求。根據ASME B16.47標準，不銹鋼盲板法蘭的尺寸范圍廣泛，通?？梢詮腘PS 26到NPS 60（DN 650到DN 1500）或更大。具體的尺寸取決于法蘭的直徑（D），這是法蘭外圓的直徑。ASME B16.47標準中，盲板法蘭的壓力等級分為A系列和B系列。A系列：包括Class 150、300、400、600、900等5個等級。B系列：包括Class 75、150、300、400、600、900等6個等級。這些壓力等級代表了法蘭可以承受的壓力。例如，一個Class 300的盲板法蘭意味著它可以承受300磅（或相應的壓力單位）的工作壓力。
材料：盲板法蘭可以采用多種材料制造，如碳鋼、不銹鋼、合金鋼等。具體材料的選擇取決于應用環境、介質要求和設計條件。
密封性能：盲板法蘭的密封面型式多樣，如突面（RF）、凹凸面（MFM）等。通過螺栓連接和墊片壓緊，盲板法蘭可以實現可靠的密封效果。
可拆卸性：盲板法蘭通常通過螺栓和螺母連接，方便拆卸和重新安裝。這使得在需要時可以輕松地對管道進行維修、擴展或清潔。
應用范圍：ASME B16.47盲板法蘭廣泛應用于石油化工、天然氣工業、電力工程、化學工業等領域，用于封閉大型管道系統或隔離管道中的某一部分。

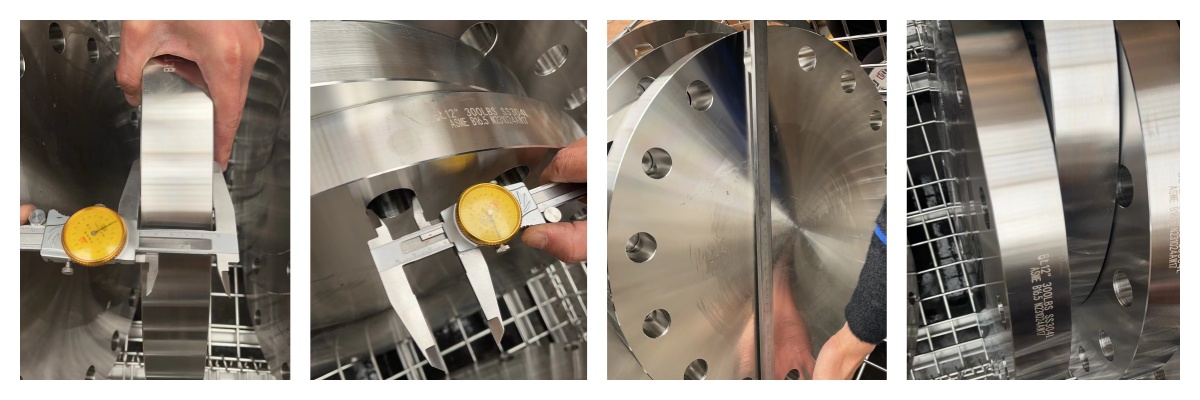

ASMT A182 F304盲板法蘭
ASTM A182 F304盲板法蘭是一種采用ASTM A182 F304標準不銹鋼材料制造的盲板法蘭。這種法蘭沒有中心孔，主要用于封閉管道的末端或用于隔離管道中的某一部分。
ASTM A182 F304不銹鋼是一種低碳奧氏體不銹鋼，具有優異的耐腐蝕性和機械性能。它含有約18%的鉻和8%的鎳，使得它在多種腐蝕性介質中都能保持良好的穩定性。
ASTM A182 F304盲板法蘭的設計和制造符合相關的標準和規范，確保在各種工況下都能提供可靠的密封和強度。它的密封面型式多樣，如突面（RF）、平面（FF）、凹凸面（MFM）等，可以根據具體的應用需求選擇合適的密封面型式。
ASTM A182 F304盲板法蘭廣泛應用于石油化工、天然氣工業、電力、化學工業等領域，用于封閉大型管道系統或隔離管道中的某一部分。它的可拆卸性使得在需要時可以輕松地對管道進行維修、擴展或清潔。
需要注意的是，在選擇和使用ASTM A182 F304盲板法蘭時，應根據具體的應用環境和要求進行合理的選擇和設計，并遵循相關的安裝和維護標準，以確保其可靠性和安全性。
化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
ASTM A182 F304 | MIN | 8.0 | 18.0 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 |
機械性能
MATERIAL | ASTM A182 F304 |
T.S (MPA) | 515 min |
Y.S (MPA) | 205 min |
EL % | 30 min |
R/A % | 50 min |
ASME B16.5 盲板法蘭的尺寸和重量
CLASS 150 尺寸重量表
Size in Inch | Size in mm | Outer Dia. | Flange Thickness | RF Dia. | RF Height | PCD | No of Bolts | Bolt Size UNC | Machine Bolt Length | RF Stud Length | Hole Size | ISO Stud Size | Weight in kg |
A | B | C | D | E | |||||||||
1/2 | 15 | 90 | 9.6 | 34.9 | 2 | 60.3 | 4 | 1/2 | 50 | 55 | 5/8 | M14 | 0.9 |
3/4 | 20 | 100 | 11.2 | 42.9 | 2 | 69.9 | 4 | 1/2 | 50 | 65 | 5/8 | M14 | 0.9 |
1 | 25 | 110 | 12.7 | 50.8 | 2 | 79.4 | 4 | 1/2 | 55 | 65 | 5/8 | M14 | 0.9 |
1 1/4 | 32 | 115 | 14.3 | 63.5 | 2 | 88.9 | 4 | 1/2 | 55 | 70 | 5/8 | M14 | 1.4 |
1 1/2 | 40 | 125 | 15.9 | 73 | 2 | 98.4 | 4 | 1/2 | 65 | 70 | 5/8 | M14 | 1.8 |
2 | 50 | 150 | 17.5 | 92.1 | 2 | 120.7 | 4 | 5/8 | 70 | 85 | 3/4 | M16 | 2.3 |
2 1/2 | 65 | 180 | 20.7 | 104.8 | 2 | 139.7 | 4 | 5/8 | 75 | 90 | 3/4 | M16 | 3.2 |
3 | 80 | 190 | 22.3 | 127 | 2 | 152.4 | 4 | 5/8 | 75 | 90 | 3/4 | M16 | 4.1 |
3 1/2 | 90 | 215 | 22.3 | 139.7 | 2 | 177.8 | 8 | 5/8 | 75 | 90 | 3/4 | M16 | 5.9 |
4 | 100 | 230 | 22.3 | 157.2 | 2 | 190.5 | 8 | 5/8 | 75 | 90 | 3/4 | M16 | 7.7 |
5 | 125 | 255 | 22.3 | 185.7 | 2 | 215.9 | 8 | 3/4 | 85 | 95 | 7/8 | M20 | 9.1 |
6 | 150 | 280 | 23.9 | 215.9 | 2 | 241.3 | 8 | 3/4 | 85 | 100 | 7/8 | M20 | 11.8 |
8 | 200 | 345 | 27 | 269.9 | 2 | 298.5 | 8 | 3/4 | 90 | 110 | 7/8 | M20 | 20.5 |
10 | 250 | 405 | 28.6 | 323.8 | 2 | 362 | 12 | 7/8 | 100 | 115 | 1 | M24 | 32 |
12 | 300 | 485 | 30.2 | 381 | 2 | 431.8 | 12 | 7/8 | 100 | 120 | 1 | M24 | 50 |
14 | 350 | 535 | 33.4 | 412.8 | 2 | 476.3 | 12 | 1 | 115 | 135 | 1 1/8 | M27 | 64 |
16 | 400 | 595 | 35 | 469.9 | 2 | 539.8 | 16 | 1 | 115 | 135 | 1 1/8 | M27 | 82 |
18 | 450 | 635 | 38.1 | 533.4 | 2 | 577.9 | 16 | 1 1/8 | 125 | 145 | 1 1/4 | M30 | 100 |
20 | 500 | 700 | 41.3 | 584.2 | 2 | 635 | 20 | 1 1/8 | 140 | 160 | 1 1/4 | M30 | 130 |
24 | 600 | 815 | 46.1 | 692.2 | 2 | 749.3 | 20 | 1 1/4 | 150 | 170 | 1 3/8 | M33 | 196 |
CLASS 300尺寸重量表
Size in Inch | Size in mm | Outer Dia. | Flange Thickness | RF Dia. | RF Height | PCD | No of Bolts | Bolt Size UNC | Machine Bolt Length | RF Stud Length | Hole Size | ISO Stud Size | Weight in kg |
A | B | C | D | E | |||||||||
1/2 | 15 | 95 | 12.7 | 34.9 | 2 | 66.7 | 4 | 1/2 | 55 | 65 | 5/8 | M14 | 1.4 |
3/4 | 20 | 115 | 14.3 | 42.9 | 2 | 82.6 | 4 | 5/8 | 65 | 75 | 3/4 | M16 | 1.4 |
1 | 25 | 125 | 15.9 | 50.8 | 2 | 88.9 | 4 | 5/8 | 65 | 75 | 3/4 | M16 | 1.4 |
1 1/4 | 32 | 135 | 17.5 | 63.5 | 2 | 98.4 | 4 | 5/8 | 70 | 85 | 3/4 | M16 | 1.8 |
1 1/2 | 40 | 155 | 19.1 | 73 | 2 | 114.3 | 4 | 3/4 | 75 | 90 | 7/8 | M20 | 2.7 |
2 | 50 | 165 | 20.7 | 92.1 | 2 | 127 | 8 | 5/8 | 75 | 90 | 3/4 | M16 | 3.7 |
2 1/2 | 65 | 190 | 23.9 | 104.8 | 2 | 149.2 | 8 | 3/4 | 85 | 100 | 7/8 | M20 | 5.5 |
3 | 80 | 210 | 27 | 127 | 2 | 168.3 | 8 | 3/4 | 90 | 110 | 7/8 | M20 | 7.3 |
3 1/2 | 90 | 230 | 28.6 | 139.7 | 2 | 184.2 | 8 | 3/4 | 95 | 110 | 7/8 | M20 | 9.6 |
4 | 100 | 255 | 30.2 | 157.2 | 2 | 200 | 8 | 3/4 | 95 | 115 | 7/8 | M20 | 12.3 |
5 | 125 | 280 | 33.4 | 185.7 | 2 | 235 | 8 | 3/4 | 110 | 120 | 7/8 | M20 | 15.9 |
6 | 150 | 320 | 35 | 215.9 | 2 | 269.9 | 12 | 3/4 | 110 | 120 | 7/8 | M20 | 22.7 |
8 | 200 | 380 | 39.7 | 269.9 | 2 | 330.2 | 12 | 7/8 | 120 | 140 | 1 | M24 | 36 |
10 | 250 | 445 | 46.1 | 323.8 | 2 | 387.4 | 16 | 1 | 140 | 160 | 1 1/8 | M27 | 57 |
12 | 300 | 520 | 49.3 | 381 | 2 | 450.8 | 16 | 1 1/8 | 145 | 170 | 1 1/4 | M30 | 84 |
14 | 350 | 585 | 52.4 | 412.8 | 2 | 514.4 | 20 | 1 1/8 | 160 | 180 | 1 1/4 | M30 | 113 |
16 | 400 | 650 | 55.6 | 469.9 | 2 | 571.5 | 20 | 1 1/4 | 165 | 190 | 1 3/8 | M33 | 134 |
18 | 450 | 710 | 58.8 | 533.4 | 2 | 628.6 | 24 | 1 1/4 | 170 | 195 | 1 3/8 | M33 | 181 |
20 | 500 | 775 | 62 | 584.2 | 2 | 685.8 | 24 | 1 1/4 | 185 | 205 | 1 3/8 | M33 | 230 |
24 | 600 | 915 | 68.3 | 692.2 | 2 | 812.8 | 24 | 1 1/2 | 205 | 230 | 1 5/8 | M39 | 359 |
