不銹鋼螺紋管箍是一種重要的管道連接配件，廣泛應用于石油、天然氣、化工、水處理等行業中。它通過螺紋連接的方式來固定和連接不銹鋼管道，實現管道之間的緊密連接，確保管道系統的密封性和穩定性。不銹鋼螺紋管箍能夠承受一定的壓力和溫度，滿足各種管道系統的使用需求。
螺紋管箍的類型
不銹鋼螺紋管箍通過螺紋連接，安裝過程簡單快捷，拆卸方便，后期維護成本低，無需復雜的焊接或法蘭連接。按照管箍類型可分為單頭螺紋管箍和雙頭螺紋管箍。
雙頭螺紋管箍
兩端均帶有螺紋，這種設計使得它能夠同時與兩根帶有外螺紋的管道或其他管件進行連接。這種雙端連接的方式提高了連接的靈活性和穩定性。

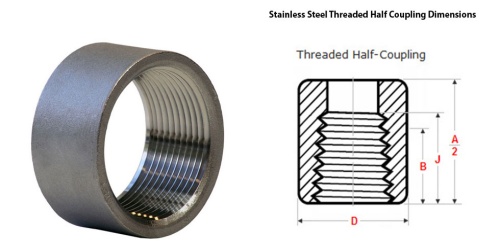

單頭螺紋管箍
一端帶有螺紋，這種設計使得它能夠輕松與帶有內螺紋的管道或其他管件進行連接。這種連接方式簡單快捷，且具有一定的自鎖性，有助于防止松動。
ASTM A182 不銹鋼螺紋管箍
不銹鋼螺紋管箍常用的材質包括ASTM A182 F304/F316/F44；雙相不銹鋼F51/F53等不銹鋼牌號，這些材質具有優良的耐腐蝕性能和高溫性能，能夠滿足不同工況條件下的使用需求。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
| ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
| ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.01 | ||
| ASTM A182 F44 | MIN | 17.50 | 19.50 | 6.00 | 0.50 | ||||||
| MAX | 0.02 | 1.00 | 0.030 | 0.010 | 0.80 | 18.50 | 20.50 | 6.50 | 1.00 | ||
| ASTM A182 F51 | MIN | 4.50 | 21.00 | 2.50 | 0.08 | ||||||
| MAX | 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 6.50 | 23.00 | 3.50 | 0.20 | ||
| ASTM A182 F53 | MIN | 6.00 | 24.00 | 3.00 | 0.24 | ||||||
| MAX | 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 8.00 | 26.00 | 5.00 | 0.32 | 0.5 |
機械性能
| MATERIAL | ASTM A182 F304 | ASTM A182 F316 | ASTM A182 F44 | ASTM A182 F51 | ASTM A182 F53 |
| T.S (MPA) | 515 min | 515 min | 650 min | 620 min | 800 min |
| Y.S (MPA) | 205 min | 205 min | 300 min | 450 min | 550 min |
| EL % | 30 min | 30 min | 35 min | 35 min | 25 min |
| R/A % | 50 min | 50 min | 50 min | 45 min | 15 min |
| HARDNESS | 310 max |
材料和設計優勢
高質量材料：采用不銹鋼等優質材料制造，具有良好的機械性能和耐腐蝕性能，確保產品的長期穩定運行。
標準化設計：遵循ASME B16.11標準設計，尺寸精確，互換性強，便于安裝和維護。
密封性能好：通過精密的螺紋配合和密封結構設計，實現良好的密封效果，防止介質泄漏。
適用范圍廣：適用于多種介質和工況條件，包括高溫、高壓、腐蝕性介質等。
安裝簡便：安全穩定：不銹鋼材質具有良好的機械性能和耐腐蝕性能，能夠確保管道系統的安全穩定運行。
密封性好：螺紋連接結構緊密，能夠有效防止介質泄漏，確保管道系統的密封性。
耐腐蝕耐高溫：不銹鋼材質能夠抵抗多種腐蝕性介質和高溫環境，適用于多種惡劣工況。
ASME B16.11 不銹鋼螺紋管箍
ASME B16.11標準下的不銹鋼螺紋管箍，是一種遵循美國機械工程師協會（ASME）制定的B16.11標準的管道連接配件。該標準詳細規定了螺紋管箍的尺寸、材料、制造要求、測試方法等方面的內容，以確保產品的質量和互換性。
ASME B16.11不銹鋼螺紋管箍，主要用于連接兩根帶有外螺紋的管道或管件，通過其內螺紋與管道或管件的外螺紋緊密配合，實現管道的密封和連接。不銹鋼材質的選擇使得該管箍具有良好的耐腐蝕性和抗氧化性，適用于多種腐蝕性介質和高溫環境。

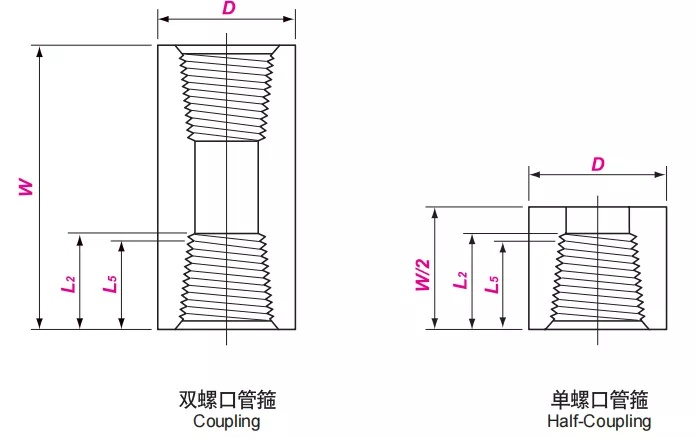

尺寸參數
公稱尺寸 | 端面至端面 | 外徑 | 螺紋長度 | |||
DN | NPS | W | D | L 5 min | L 2 min | |
3000 & 6000 | 3000 | 6000 | ||||
6 | 1/8 | 32 | 16 | 22 | 6.4 | 6.7 |
8 | 1/4 | 35 | 19 | 25 | 8.1 | 10.2 |
10 | 3/8 | 38 | 22 | 32 | 9.1 | 10.4 |
15 | 1/2 | 48 | 28 | 38 | 10.9 | 13.6 |
20 | 3/4 | 51 | 35 | 44 | 12.7 | 13.9 |
25 | 1 | 60 | 44 | 57 | 14.7 | 17.3 |
32 | 1¼ | 67 | 57 | 64 | 17.0 | 18.0 |
40 | 1½ | 79 | 64 | 76 | 17.8 | 18.4 |
50 | 2 | 86 | 76 | 92 | 19.0 | 19.2 |
65 | 2½ | 92 | 92 | 108 | 23.6 | 28.9 |
80 | 3 | 108 | 108 | 127 | 25.9 | 30.5 |
100 | 4 | 121 | 140 | 159 | 27.7 | 33.0 |
重量表(KG)
Nominal Size | THRD Coupling | |
D N | NPS | 6000 |
6 | 1/8 | 0.09 |
15 | 1/2 | 0.40 |
32 | 11/4 | 1.32 |
65 | 21/2 | 4.81 |
不銹鋼螺紋管箍的應用范圍
ASME B16.11不銹鋼螺紋管箍廣泛應用于石油、化工、天然氣、水處理、制藥、食品等行業的管道系統中。特別是在需要高耐腐蝕性和高密封性的場合，如化工行業的腐蝕性介質輸送管道、食品加工行業的衛生級管道等，該管箍更是發揮了重要作用。
安裝與拆卸
不銹鋼螺紋管箍的安裝和拆卸相對簡便。在安裝時，只需將管箍旋入管道的螺紋中并適當擰緊即可。在拆卸時，則只需反向旋轉管箍即可將其從管道上取下。這種簡便的安裝和拆卸方式使得不銹鋼螺紋管箍在管道系統的維護和改造中非常受歡迎。
生產標準與規范
不銹鋼螺紋管箍的生產和使用通常遵循國際或國內的相關標準和規范，如ASME B16.11、GB/T 14383等。這些標準和規范對管箍的尺寸、材質、性能、檢驗等方面進行了詳細規定，以確保管箍的質量和安全性。

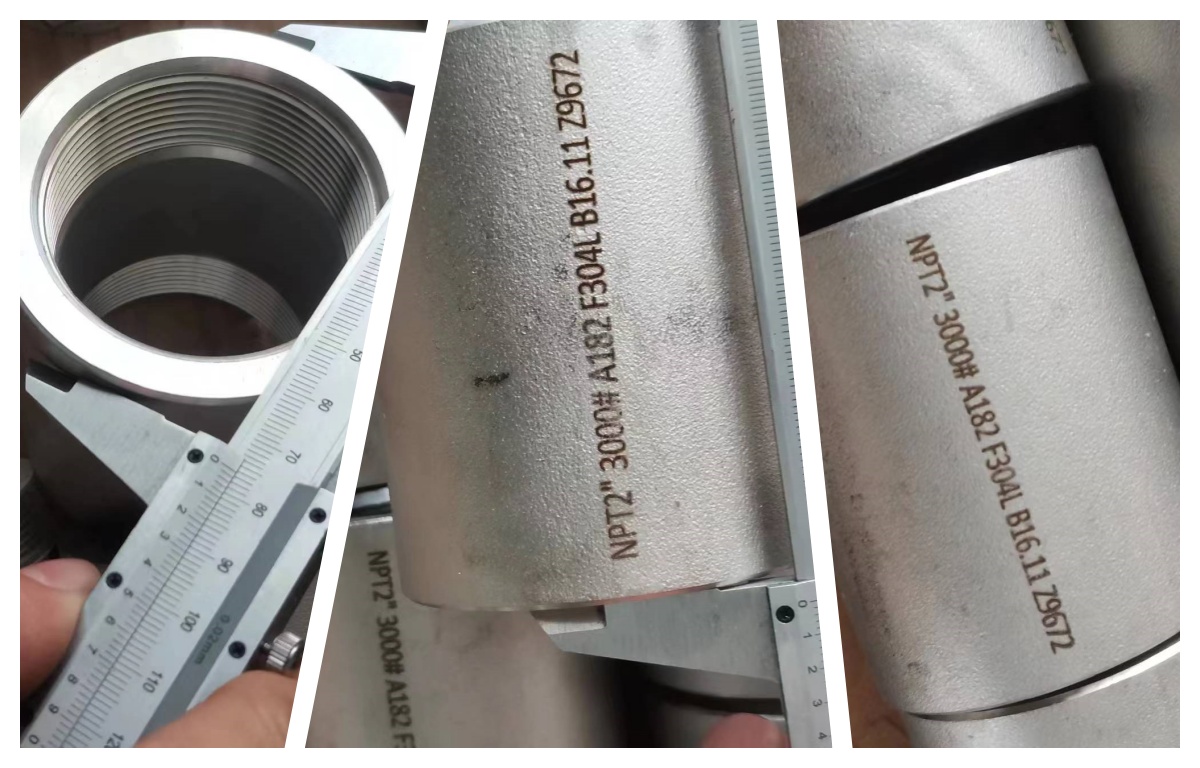

不銹鋼螺紋管箍現場檢驗。
尺寸：2"；壓力：CLASS 3000；材質：ASTM A182 F304L；生產標準：ASME B16.11；螺紋形式：NPT。
