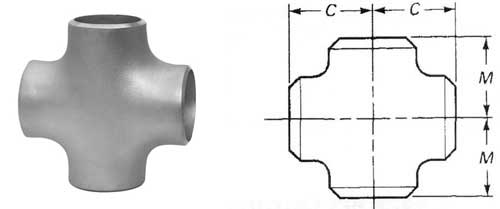

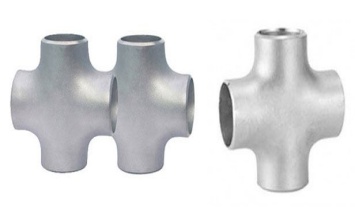

不銹鋼對焊等徑四通

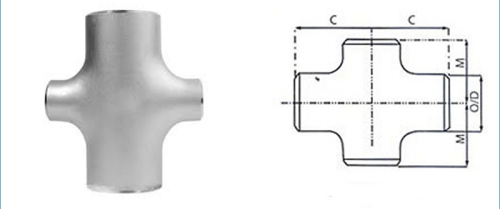

不銹鋼對焊異徑四通
不銹鋼對焊四通是一種常見的對焊管件類型，一般采用鋼制熱壓成型或者鍛制工藝制成。其主體材質為不銹鋼，具有優良的耐腐蝕性和耐磨性，廣泛應用于石油、化工、船舶、食品、制藥、電力、水處理等行業的管道系統。根據接管尺寸的不同，不銹鋼對焊四通可分為等徑和異徑兩種。等徑四通的接管端部均為相同的尺寸；異徑四通的主管接管尺寸相同，而支管的接管尺寸小于主管的接管尺寸。
不銹鋼對焊四通的規格
Shape Type | Equal and Reducing Cross |
Size Range | 1/2”- 48” / DN15 - 1200 |
Thickness Schedule | SCH 10, SCH 40, SCH 80, SCH 160, XXS |
Stainless Steel Material | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L, A815 S32205, S31803, 32750, 32760 |
對焊四通是鋼制熱壓成型或者鍛打成型的管件，其連接形式是將四通與鋼管直接對焊,主要用于管道系統中的分支連接。無縫對焊四通可做到24 英寸，焊接對焊四通可做到 80英寸。不銹鋼對焊四通尺寸范圍廣，可滿足不同類型的管道系統的需求，因此被廣泛應用于各種工業管道當中。
生產標準
不銹鋼四通的生產標準涉及多個方面，包括材質、尺寸、制造工藝以及質量控制等。ASME B16.9是美國機械工程師協會（ASME）制定的標準，是國際上廣泛認可的不銹鋼管件制造標準之一。它規定了不銹鋼對焊四通的尺寸、材料、壓力等級、標記和檢驗等方面的要求。

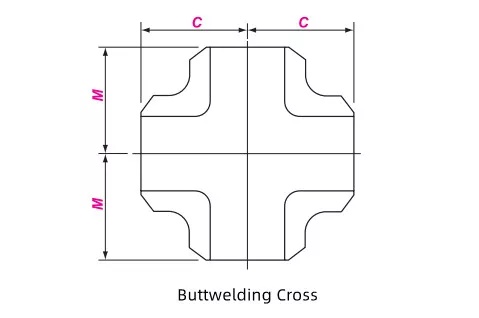

ASME B16.9不銹鋼對焊四通的尺寸參數
公稱尺寸 | 端部外徑 | 中心至端面 | ||
DN | NPS | OD | C | M |
15 | 1/2 | 21.3 | 25 | 25 |
20 | 3/4 | 26.7 | 29 | 29 |
25 | 1 | 33.4 | 38 | 38 |
32 | 1-1/4 | 42.2 | 48 | 48 |
40 | 1-1/2 | 48.3 | 57 | 57 |
50 | 2 | 60.3 | 64 | 64 |
65 | 2-1/2 | 73.0 | 76 | 76 |
80 | 3 | 88.9 | 86 | 86 |
90 | 3-1/2 | 101.6 | 95 | 95 |
100 | 4 | 114.3 | 105 | 105 |
125 | 5 | 141.3 | 124 | 124 |
150 | 6 | 168.3 | 143 | 143 |
200 | 8 | 219.1 | 178 | 178 |
250 | 10 | 273.0 | 216 | 216 |
300 | 12 | 323.8 | 254 | 254 |
350 | 14 | 355.6 | 279 | 279 |
400 | 16 | 406.4 | 305 | 305 |
450 | 18 | 457.0 | 343 | 343 |
500 | 20 | 508.0 | 381 | 381 |
550 | 22 | 559.0 | 419 | 419 |
600 | 24 | 610.0 | 432 | 432 |
650 | 26 | 660.0 | 495 | 495 |
700 | 28 | 711.0 | 521 | 521 |
750 | 30 | 762.0 | 559 | 559 |
800 | 32 | 813.0 | 597 | 597 |
850 | 34 | 864.0 | 635 | 635 |
900 | 36 | 914.0 | 673 | 673 |
950 | 38 | 965.0 | 711 | 711 |
1000 | 40 | 1016.0 | 749 | 749 |
1050 | 42 | 1067.0 | 762 | 762 |
1100 | 44 | 1118.0 | 813 | 813 |
1150 | 46 | 1168.0 | 851 | 851 |
1200 | 48 | 1219.0 | 889 | 889 |
ASTM A403 材料標準
不銹鋼對焊四通采用優質不銹鋼作為主體材質，主要參照ASTM A403美標不銹鋼材料標準制造而成。常見的不銹鋼材料有ASTM A403 WP304和WP316。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
| ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
| ASTM A403 WP316 | MIN | 10.0 | 16.0 | 2.00 | |||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 |
機械性能
| MATERIAL | ASTM A403 WP304 | ASTM A403 WP316 |
| T.S (MPA) | 515 min | 515 min |
| Y.S (MPA) | 205 min | 205 min |
| EL % | 28 min | 28 min |
ASTM A403不銹鋼四通因其優異的性能特點，在多個行業領域和復雜管道系統中得到了廣泛應用。它能夠確保管道系統的穩定運行和長期使用，為工業生產提供有力保障。
應用范圍
不銹鋼對焊四通因其優良的耐腐蝕性和機械性能，在石化、煉油、化肥、制藥、食品、造紙等多個行業領域中得到廣泛應用。它不僅能夠滿足復雜管道系統中的連接和分支需求，還能夠確保流體在管道系統中的順暢流動和系統的穩定運行。
