瀏覽數量： 297 作者： Chaos 發布時間： 2024-07-09 來源： 本站

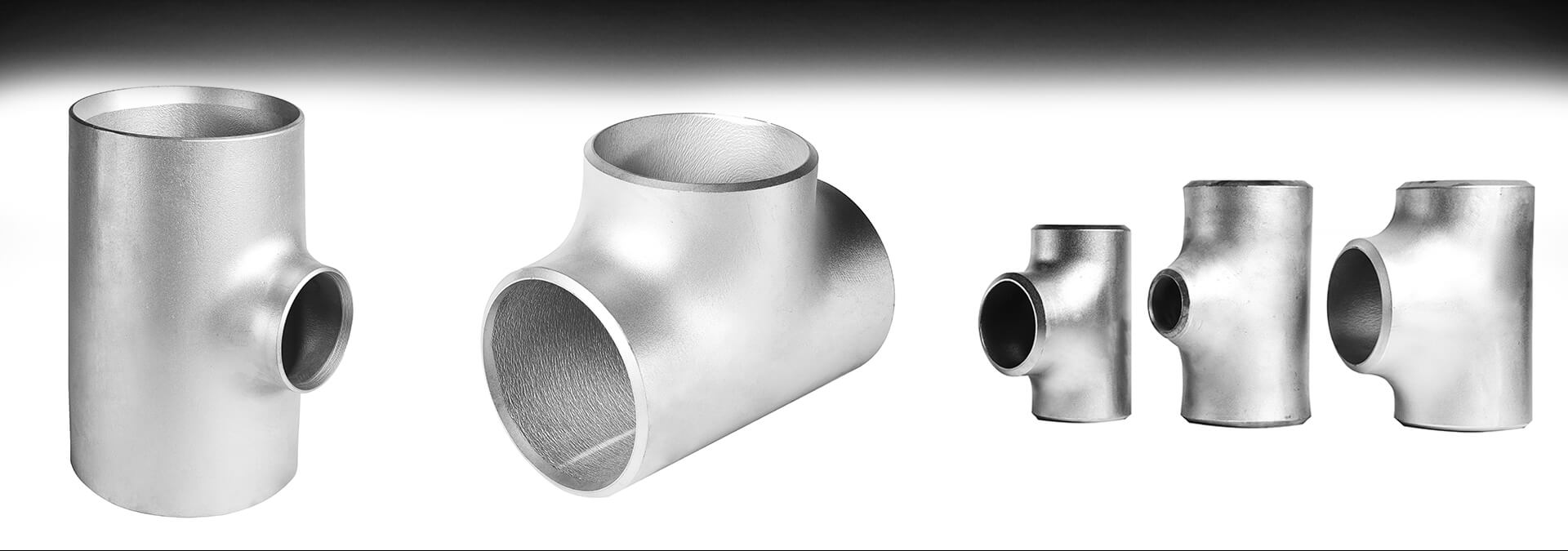

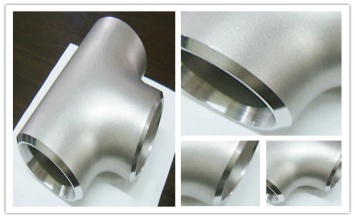

不銹鋼對焊三通是常見的一種管道連接配件，由三個端口組成，其中橫向的兩個端口為主管端口，縱向的一個端口為支管端口，主要用于連接管道，控制流體的流動，實現流體的開啟、關閉、分流和混合等操作。其優點在于結構簡單，流通阻力小，具有快速反應、開關靈活、使用壽命長等。通過不銹鋼對焊三通的連接，可以實現復雜管道系統的組裝和調試，提高工程的便捷性和效率。
不銹鋼對焊三通廣泛應用于石油、天然氣、化工、食品、制藥和造紙等工業領域中的液體輸送、氣體輸送和固體輸送等流體控制和輸送系統中。同時，它也可用于給水、排水以及供暖等領域中，以及建筑物內的管道系統。
不銹鋼對焊三通的相關標準涵蓋了材質、生產制造、特定行業應用以及質量控制等多個方面。這些標準共同確保了不銹鋼對焊三通的質量和性能滿足客戶需求，并在不同行業和領域中發揮重要作用。常見的美標生產標準為ASME B16.9；材料標準為ASTM A403。
不銹鋼對焊三通的分類
根據支管直徑與主管直徑的不同，不銹鋼對焊三通可分為等徑三通和異徑三通。等徑三通是三個端口直徑相同的三通，而異徑三通則是主管與支管端口直徑不同的三通。

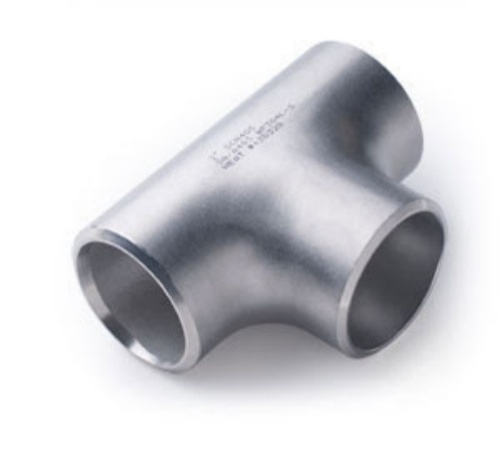

等徑不銹鋼對焊三通

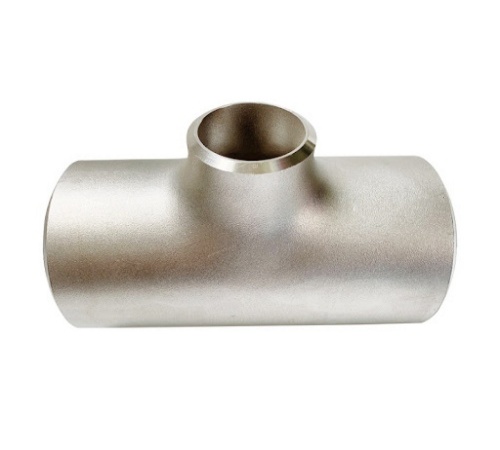

異徑不銹鋼對焊三通
不銹鋼對焊三通的材料標準
不銹鋼對焊三通的主要材質是不銹鋼，這種材質具有優異的耐腐蝕性能、高強度和良好的加工性能。ASTM A403標準是由美國材料與試驗協會（ASTM）制定的一項規范，它主要針對用于壓力應用的鍛制或鑄造奧氏體不銹鋼和鐵素體不銹鋼管件的設計、制造及檢驗。詳細規定了不銹鋼管件的各項要求，以確保其在高壓、高溫和高腐蝕性工況下的性能表現。常見的不銹鋼材料有ASTM A403 WP304和WP316。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
| ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
| ASTM A403 WP316 | MIN | 10.0 | 16.0 | 2.00 | |||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 |
機械性能
| MATERIAL | ASTM A403 WP304 | ASTM A403 WP316 |
| T.S (MPA) | 515 min | 515 min |
| Y.S (MPA) | 205 min | 205 min |
| EL % | 28 min | 28 min |
不銹鋼對焊三通的生產標準
不銹鋼對焊三通的生產標準涉及多個方面，包括材質、尺寸、制造工藝以及質量控制等。ASME B16.9是美國機械工程師協會（ASME）制定的標準，是國際上廣泛認可的不銹鋼管件制造標準之一。它規定了不銹鋼對焊三通的尺寸、材料、壓力等級、標記和檢驗等方面的要求。
ASME B16.9 對焊三通的尺寸范圍
Shape Type | Equal Tee and Reducing Tee |
Size Range | 1/2" - 48" / DN15 - 1200 |
Thickness Schedule | SCH 10 - SCH 160, XXS |
尺寸表
Nominal Size | Outside Diameter at Bevel | Center to End | ||
DN | NPS | OD1×OD2 | C | M |
15 | 1/2 | 21.3 | 25 | 25 |
20 | 3/4 | 26.7 | 29 | 29 |
25 | 1 | 33.4 | 38 | 38 |
32 | 11/4 | 42.2 | 48 | 48 |
40 | 11/2 | 48.3 | 57 | 57 |
50 | 2 | 60.3 | 64 | 64 |
65 | 21/2 | 73.0 | 76 | 76 |
80 | 3 | 88.9 | 86 | 86 |
90 | 31/2 | 101.6 | 95 | 95 |
100 | 4 | 114.3 | 105 | 105 |
125 | 5 | 141.3 | 124 | 124 |
150 | 6 | 168.3 | 143 | 143 |
200 | 8 | 219.1 | 178 | 178 |
250 | 10 | 273.0 | 216 | 216 |
300 | 12 | 323.8 | 254 | 254 |
350 | 14 | 355.6 | 279 | 279 |
400 | 16 | 406.4 | 305 | 305 |
450 | 18 | 457.0 | 343 | 343 |
500 | 20 | 508.0 | 381 | 381 |
550 | 22 | 559.0 | 419 | 419 |
600 | 24 | 610.0 | 432 | 432 |
650 | 26 | 660.0 | 495 | 495 |
700 | 28 | 711.0 | 521 | 521 |
750 | 30 | 762.0 | 559 | 559 |
800 | 32 | 813.0 | 597 | 597 |
850 | 34 | 864.0 | 635 | 635 |
900 | 36 | 914.0 | 673 | 673 |
950 | 38 | 965.0 | 711 | 711 |
1000 | 40 | 1016.0 | 749 | 749 |
1050 | 42 | 1067.0 | 762 | 711 |
1100 | 44 | 1118.0 | 813 | 762 |
1150 | 46 | 1168.0 | 851 | 800 |
1200 | 48 | 1219.0 | 889 | 838 |
不銹鋼對焊三通的制造商需要按照相關標準和規范進行生產和檢驗，以確保產品符合質量要求。檢驗內容可能包括尺寸檢查、外觀檢查、材質分析、力學性能試驗等。這些檢驗和測試方法有助于確保不銹鋼對焊三通的性能和質量達到設計要求和使用標準。
上海著誠管件制造有限公司專業從事管道及配件的加工和銷售，嚴格按照ASME B16.9和ASTM A403等標準生產和加工不銹鋼管件，期待與新老客戶精誠合作，共創輝煌。
