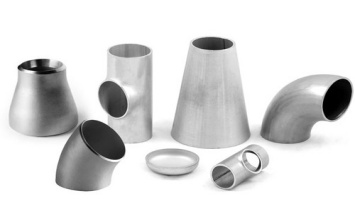

不銹鋼對焊管件

不銹鋼對焊管件，是一種在管道系統中廣泛使用的連接元件，主要通過焊接的方式將兩段管道連接起來。這種管件設計精巧，能夠確保管道連接的穩定性和密封性，從而在各種工業環境中發揮關鍵作用。

對焊管件，是一種在管道系統中廣泛使用的連接元件，主要通過焊接的方式將兩段管道連接起來。這種管件設計精巧，能夠確保管道連接的穩定性和密封性，從而在各種工業環境中發揮關鍵作用。對焊管件主要適用于石油化工、醫藥衛生、電力、航天、軍工、消防、冶金、造船、燃?xì)?、核電、及環境保護等要求承受壓力高的高壓管道、尺寸要求精密的設備及其他各種高壓領域。

上海著誠管件制造有限公司專注于生產和制造各種不銹鋼管件，鋼管，鋼板，法蘭，螺栓螺母， 我們的產品廣泛應用于許多領域，從精密機械制造到溫馨家居裝飾甚至高端航空航天工業。憑借卓越的產品質量和廣泛的應用適應性，我們已成為許多行業值得信賴的選擇。 我們不僅可以提供多種產品，還可以根據客戶的具體需求提供定制加工服務，確保每一次合作都能準確滿足您的期望。歡迎聯系我們

不銹鋼對焊管件的規格

規格	ASTM A403
尺寸	1/8” NB TO 48” NB. (Seamless & 100% X-Ray Welded, Fabricated)
標準	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
壁厚	5s, 10s, 40s, 80s, 10, 20, 40, STD, 60, 80, XS, 100, 120, 140, 160, XXS available with NACE MR 01-75
類型	Seamless / Welded / Fabricated

ASME B16.9不銹鋼管件的化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo
ASTM A403 WP304	MIN						8.0	18.0
	MAX	0.08	2.00	0.045	0.030	1.00	11.0	20.0
ASTM A403 WP304L	MIN						8.00	18.00
	MAX	0.03	2.00	0.05	0.03	1.00	12.00	20.00
ASTM A403 WP316	MIN						10.0	16.0	2.00
	MAX	0.08	2.00	0.045	0.030	1.00	14.0	18.0	3.00
ASTM A403 WP316L	MIN						10.00	16.00
	MAX	0.03	2.00	0.05	0.03	1.00	14.00	18.00
ASTM A403 WP321	MIN						9.00	17.00
	MAX	0.08	2.00	0.045	0.030	1.00	12.00	19.00
ASTM A403 WP904L	MIN						23.00	19.00	4.000
	MAX	0.02	2.00	0.045	0.035	1.00	28.00	23.00	5.000

ASME B16.9不銹鋼管件的機械性能

MATERIAL	ASTM A403 WP304	ASTM A403 WP304L	ASTM A403 WP316	ASTM A403 WP316L	ASTM A403 WP321	ASTM A403 WP904L
T.S (MPA)	515 min	485 min	515 min	485 min	515 min	490 min
Y.S (MPA)	205 min	170 min	205 min	170 min	205 min	220 min
EL %	28 min	28 min	28 min	28 min	28 min	28 min

對焊管件的特點

高強度：對焊管件通過焊接與管道連接，形成堅固的整體結構，具有較高的連接強度。

密封性好：焊接工藝使管件與管道之間幾乎無縫連接，確保卓越的密封性能。

耐腐蝕性：根據具體環境和介質，對焊管件可采用多種材料制成，以增強其耐腐蝕性能。

對焊管件的公差

對焊管件的公差
公稱尺寸		所有管件1)2)		45" 、 90" 彎 頭、三通、四通 4	3D 彎頭	180 " 彎頭			管帽	異徑管 、 翻邊短節	翻邊短節
DN	NPS	OD 3) 4)	ID 3)	A B C M	A B	O	K	U	E, E1	H F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 6	± 2	0 -1	0 -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0 -2	0 -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0 -2	0 -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 3	± 6	---	---	---	± 10	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	± 6	---	---	---	± 10	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---

對焊管件的分類

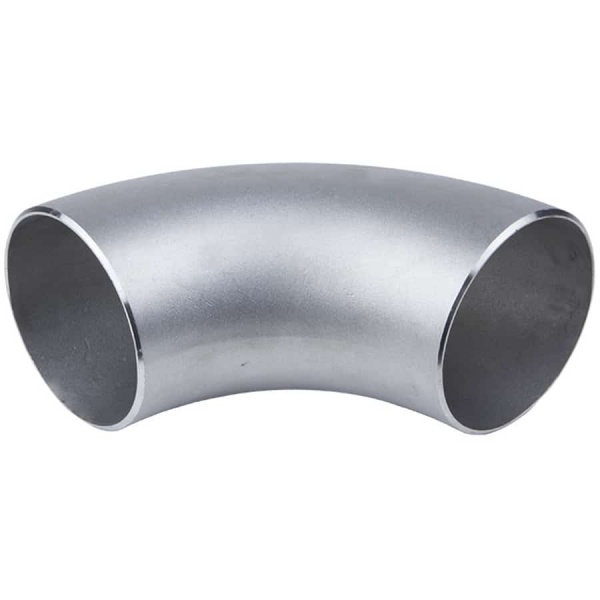

彎頭：是管道系統中一種最常用的管件，主要用于改變管道的流向。它們通過對焊的方式與管道或其他管件連接，形成一個無縫、堅固且防漏的結構。對焊彎頭通常根據其彎曲半徑分為長半徑彎頭 (LR) 和短半徑彎頭 (SR)，以及90度或45度等角度。廣泛應用于石油、天然氣、化工和電力等關鍵工業領域。

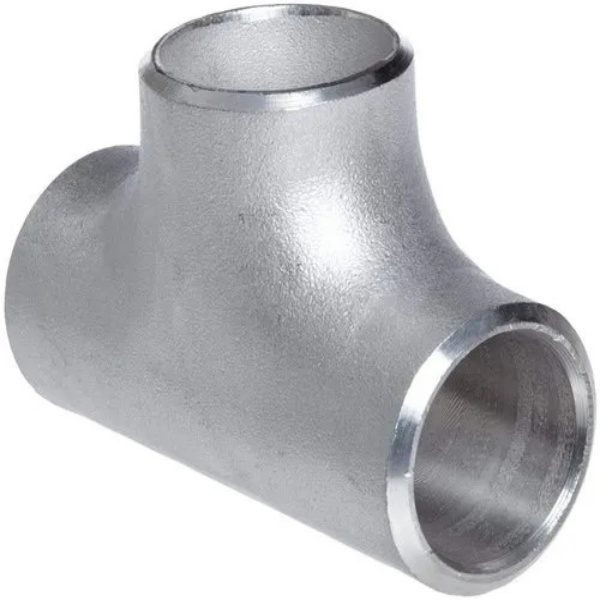

三通：對焊三通是一種常見的管道連接件，它呈“T”字形，用于在主管路中引出一個分支管路，從而實現流體的分流或匯合。與管道之間通過對焊方式連接，形成牢固、密封且連續的結構，確保在高壓、高溫或腐蝕性介質傳輸過程中不發生泄漏。對焊三通根據其三個端口直徑是否相同，可分為等徑三通（所有端口直徑相同）和異徑三通（支管直徑小于主管直徑），廣泛應用于石油、化工、電力、建筑等各類工業管道系統中。

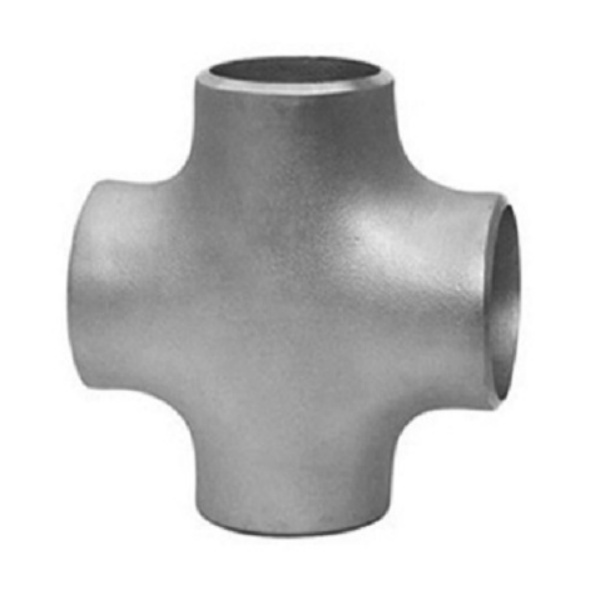

四通: 對焊四通是一種特殊的對焊管件，它的形狀像一個“十”字，主要用于在一個點上將四條管道連接起來，實現流體在四個方向上的分流或匯流。四通擁有四個相同或不同直徑的出口，全部設計為對焊連接，以確保形成堅固、防泄漏的管道系統。

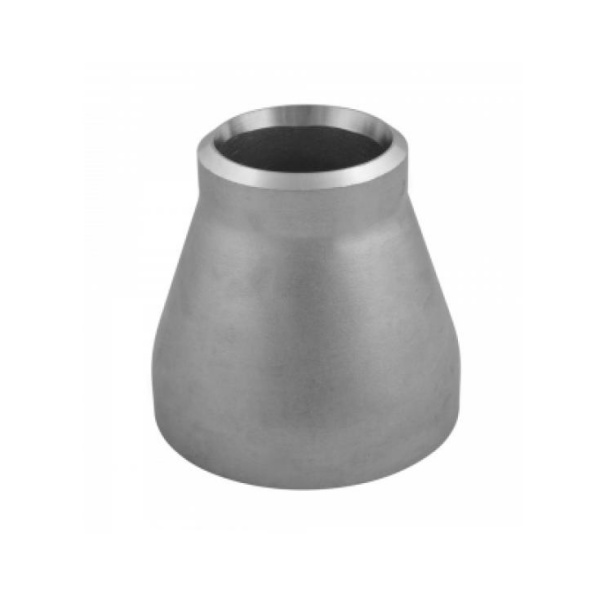

大小頭：對焊大小頭,也常被稱為對焊異徑管，是一種重要的對焊管件，主要用于連接兩根不同直徑的管道，以實現流體介質在管道系統中的平穩過渡和流量調整。它們通過坡口端與管道直接焊接，形成一個牢固、無泄漏且與管道內壁平齊的連接，減少了流體阻力。根據連接管道中心線是否對齊，對焊大小頭可分為同心大小頭（兩端中心線重合，常用于垂直管道）和偏心大小頭（兩端中心線不重合，常用于水平管道以避免介質滯留或氣穴）。

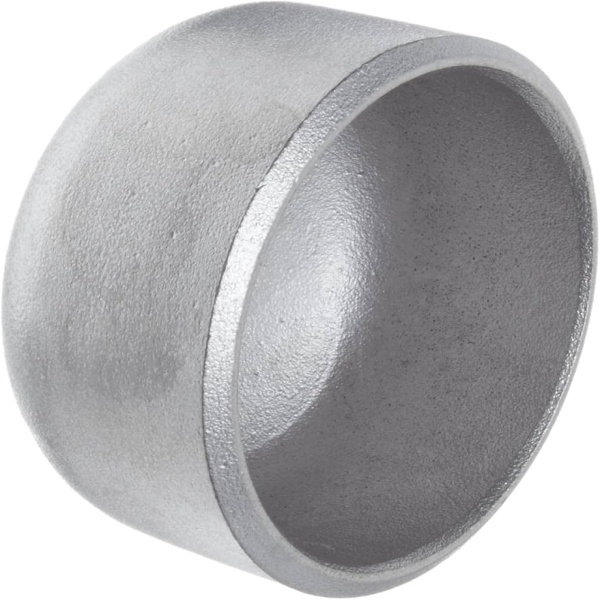

管帽 : 對焊管帽，作為一種重要的管道連接件，主要用于封閉管道系統的末端。它的設計特點是沒有內部螺紋或承插口，而是通過斜面坡口與管道直接對焊連接，形成一個無縫且高度密封的端部。這種連接方式確保了管道系統的結構完整性、高強度和卓越的抗泄漏性能，使其能夠承受高壓、高溫或腐蝕性介質的傳輸。

不銹鋼管件包裝材料和方法：

塑料袋/薄膜（單個包裝）

氣泡膜/珍珠棉

紙箱/木箱

托盤

編織袋

不銹鋼對焊管件的主要應用領域

石油和天然氣工業

煉油廠和化工廠

海洋平臺和海底管線

化學和石化工業

強腐蝕性介質輸送

反應器和容器

制藥和精細化工

衛生級管道系統

制藥工業

電力和能源工業

火力發電廠

核電站

水處理和海水淡化

高強度結構件

船舶和海洋工程緊固件
