不銹鋼承插四通是一種在管道系統中廣泛應用的管道連接配件。它結合了不銹鋼的優越性能和承插連接方式的便捷性，廣泛應用于高壓環境的小尺寸管道系統中。不銹鋼承插四通是一種在管道系統中用于改變管路方向的管件，它由插口、承口、彎曲部分以及承插槽等部分組成。插口上設有承插槽，插口和承口分別位于彎曲部分的兩端，這種設計使得管件能夠方便地連接和固定。承插槽的設計增強了連接的穩固性，防止流體泄漏。彎曲部分用于改變管道的方向，確保流體能夠按照預定的路徑流動。
不銹鋼承插四通廣泛應用于石油、化工、船舶、食品、制藥、電力、水處理等行業的管道系統中，主要用于輸送液體、氣體、熱水等介質。其耐腐蝕性和耐磨性使得它在這些領域中表現出色。
不銹鋼承插四通的種類
不銹鋼承插四通根據端口特點可以分為等徑四通和異徑四通。在管路系統中，承插四通是改變管路方向的管件。上海著誠管件制造有限公司專業按照美標ASME B16.11 專業生產銷售承插四通, 規格型號為1/8"到 4"，壓力為Class 3000, 6000 和9000，常用的材質為ASTM A105 碳鋼 和 A182 不銹鋼。非標件可來圖來樣定制。
形狀類型 | 等徑四通和異徑四通。 |
尺寸范圍 | 1/8” - 4” / DN6 - DN100 |
壓力等級 | CLASS 3000,6000,9000. |
生產標準 | GB/T 14383, ASME B16.11, BS3799 |
不銹鋼 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
雙相不銹鋼 | ASTM A182 F51, F53, F44 |

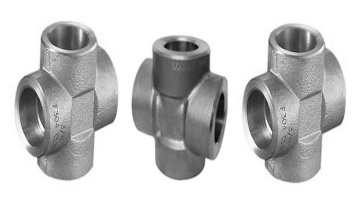

不銹鋼等徑承插四通

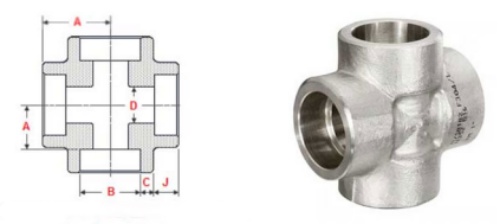

不銹鋼異徑承插四通

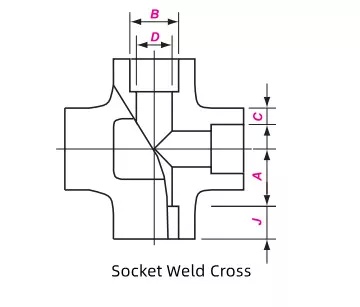

ASME B16.11承插四通的尺寸參數
ASME B16.11承插四通是一種按照美國機械工程師協會（ASME）標準B16.11制造的管件，主要用于管路系統中改變管路方向。ASME B16.11是承插四通的主要制造標準之一，該標準規定了承插四通的設計、制造、檢驗和標記等方面的要求。此外，承插四通還可能符合其他標準，如GB/T14383、BS3799等。
公稱尺寸 | 承插孔徑 | 流通孔徑 | 承插孔壁厚 | 承插孔深度 | 中心至承插孔底 | ||||||||||
DN | NPS | B | D | C | Jmin | A | |||||||||
3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 四通 | |||||||||
ave | min | ave | min | ave | min | 3000 | 6000 | 9000 | |||||||
6 | 1/8 | 10.9 | 6.1 | 3.2 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - | 9.5 | 11 | 11 | - |
8 | 1/4 | 14.3 | 8.5 | 5.6 | - | 3.78 | 3.3 | 4.6 | 4.01 | - | - | 9.5 | 11 | 13.5 | - |
10 | 3/8 | 17.7 | 11.8 | 8.4 | - | 4.01 | 3.5 | 5.03 | 4.37 | - | - | 9.5 | 13.5 | 13.5 | - |
15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 9.5 | 15.5 | 19 | 25.5 |
20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 12.5 | 19 | 22.5 | 28.5 |
25 | 1 | 34.0 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 12.5 | 22.5 | 27 | 32 |
32 | 1 ¼ | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 12.5 | 27 | 32 | 35 |
40 | 1 ½ | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 | 12.5 | 32 | 38 | 38 |
50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 | 16 | 38 | 41 | 54 |
65 | 2 ½ | 73.9 | 61.2 | - | - | 8.76 | 7.62 | - | - | - | - | 16 | 41 | - | - |
80 | 3 | 89.9 | 76.4 | - | - | 9.52 | 8.30 | - | - | - | - | 16 | 57 | - | - |
100 | 4 | 115.5 | 100.7 | - | - | 10.69 | 9.35 | - | - | - | - | 19 | 66.5 | - | - |
重量表（KG）
公稱尺寸 | 承插焊四通 | |||
Nominal size | SW Cross | |||
DN | NPS | 3000 | 6000 | 9000 |
6 | 1/8 | 0.15 | 0.21 | - |
8 | 1/4 | 0.15 | 0.25 | - |
10 | 3/8 | 0.19 | 0.54 | - |
15 | 1/2 | 0.46 | 0.64 | 1.32 |
20 | 3/4 | 0.59 | 1.09 | 2.25 |
25 | 1 | 0.81 | 1.97 | 2.69 |
32 | 1¼ | 1.19 | 2.34 | 4.68 |
40 | 1½ | 1.67 | 3.90 | 7.84 |
50 | 2 | 2.59 | 6.15 | 10.5 |
65 | 2½ | 4.95 | - | - |
80 | 3 | 7.25 | - | - |
100 | 4 | 18.8 | - | - |
ASTM A182 不銹鋼承插四通的特點
按照ASTM A182標準，不銹鋼承插四通的化學成分和力學性能需滿足特定要求，如抗拉強度、屈服強度、延伸率和硬度等指標均需達到標準規定的范圍。不銹鋼承插四通主要由高質量的不銹鋼材料制成，如304、316等不銹鋼等級。這些材料不僅具有出色的耐腐蝕性能，還具有良好的強度和韌性，能夠承受較高的工作壓力和溫度。
化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.01 | ||
ASTM A182 F44 | MIN | 17.50 | 19.50 | 6.00 | 0.50 | ||||||
MAX | 0.02 | 1.00 | 0.030 | 0.010 | 0.80 | 18.50 | 20.50 | 6.50 | 1.00 | ||
ASTM A182 F51 | MIN | 4.50 | 21.00 | 2.50 | 0.08 | ||||||
MAX | 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 6.50 | 23.00 | 3.50 | 0.20 | ||
ASTM A182 F53 | MIN | 6.00 | 24.00 | 3.00 | 0.24 | ||||||
MAX | 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 8.00 | 26.00 | 5.00 | 0.32 | 0.5 |
機械性能
MATERIAL | ASTM A182 F304 | ASTM A182 F316 | ASTM A182 F44 | ASTM A182 F51 | ASTM A182 F53 |
T.S (MPA) | 515 min | 515 min | 650 min | 620 min | 800 min |
Y.S (MPA) | 205 min | 205 min | 300 min | 450 min | 550 min |
EL % | 30 min | 30 min | 35 min | 35 min | 25 min |
R/A % | 50 min | 50 min | 50 min | 45 min | 15 min |
HARDNESS | 310 max |
ASTM A182不銹鋼承插四通以其優良的材質、合理的設計、精湛的制造工藝和可靠的質量保障贏得了廣泛的認可和應用。
不銹鋼承插四通的優勢
優良的耐腐蝕性和耐磨性：不銹鋼材質本身具有良好的耐腐蝕性和耐磨性，這使得不銹鋼承插四通能夠在各種惡劣環境下長期使用，如高溫、高壓、酸堿性介質等。這種特性使其在石油、化工、船舶、食品、制藥、電力、水處理等行業中的管道系統中得到廣泛應用。
高強度和承壓能力：承插四通經過精心設計和制造，能夠承受較高的壓力和溫度。其結構特點和材質選擇確保了其在各種工況下的穩定性和安全性，是工業系統管路中不可或缺的重要組成部分。
安裝簡便和節省空間：相對于其他類型的管件，承插四通的安裝過程相對簡便。其承插連接的設計使得安裝人員可以快速、準確地進行安裝，從而提高了工作效率。同時，承插四通的結構緊湊，可以有效地節省建筑空間，滿足現代工業對空間利用的高要求。
密封性能好：承插四通在連接過程中，通過承插焊接等方式實現緊密的密封。這種密封方式具有良好的可靠性，能夠有效地防止介質泄漏，確保管道系統的安全運行。
適應性強：承插四通可以根據具體的使用場景和需求進行定制生產。無論是管道的尺寸、材質還是連接方式等，都可以根據客戶的要求進行靈活調整，以滿足不同行業的管道系統需求。
長期使用成本低：雖然不銹鋼承插四通的初期投資成本可能較高，但由于其優良的耐腐蝕性和耐磨性，以及高強度和承壓能力等特點，使得其在使用過程中具有較長的使用壽命和較低的維護成本。
