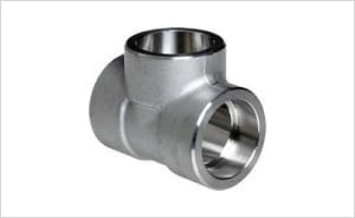

不銹鋼承插三通的主要特點是其承插式的連接結構。它由主管和支管組成，支管一端為承口，另一端為插口。在安裝時，將支管的插口插入主管預先加工好的承口內。這種連接方式具有一定的自定位能力，能夠在一定程度上保證支管與主管的連接角度準確性。
不銹鋼材料賦予了承插三通許多優良的性能。首先，不銹鋼具有良好的耐腐蝕性，能夠抵抗多種化學介質的侵蝕不銹鋼承插三通因其優良的性能而廣泛應用于多個行業：石油和天然氣工業中用于輸送石油、天然氣等介質的管道連接?；すI(yè)中用于化工管道系統中的連接和分配。
ASME B16.11 承插三通的規格
Shape | Straight and Reducing Fittings |
Size Range | 1/8"- 4" / DN6 - DN100 |
Pressure Rating | Class 3000LBS, 6000Lbs, 9000lbs. |
Carbon Steel | ASTM A105 / A105N, ASTM A350 LF2, A694 F42 / 46 / 56 / 60 / 65 |
Alloy Steel | ASTM A182 F11 / 12 / 22 / 5 / 9 / 91 / 92 / 22 |
Stainless Steel | ASTM A182 F304 / 304L / 304H, 316 / 316L, 321, 310S, 317, 347, 904L |
Duplex Stainless Steel | ASTM A182 F51, F53, F44 |

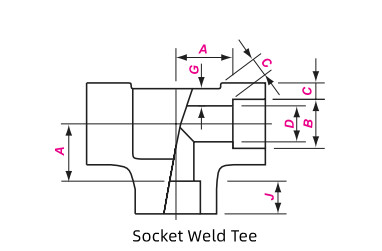

不銹鋼承插三通的尺寸
DN | NPS | B | C | A | G | |||||||||
3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
6 | 1/8 | 10.9 | 3.18 | 3.18 | 3.96 | 3.43 | - | - | 11.0 | 11.0 | - | 2.41 | 3.15 | - |
8 | 1/4 | 14.3 | 3.78 | 3.30 | 4.60 | 4.01 | - | - | 11.0 | 13.5 | - | 3.02 | 3.68 | - |
10 | 3/8 | 17.7 | 4.01 | 3.5 | 5.03 | 4.37 | - | - | 13.5 | 15.5 | - | 3.20 | 4.01 | - |
15 | 1/2 | 21.9 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 15.5 | 19 | 25.5 | 3.73 | 4.78 | 7.47 |
20 | 3/4 | 27.3 | 4.09 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 19 | 25.5 | 28.5 | 3.91 | 5.56 | 7.82 |
25 | 1 | 34.0 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 22.5 | 27.0 | 32.0 | 4.55 | 6.35 | 9.09 |
32 | 11/4 | 42.8 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 27.0 | 32.0 | 35.0 | 4.85 | 6.35 | 9.70 |
40 | 11/2 | 48.9 | 6.35 | 5.54 | 8.92 | 7.80 | 12.7 | 11.12 | 32.0 | 38.0 | 38.0 | 5.08 | 7.14 | 10.15 |
50 | 2 | 61.2 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 | 38.0 | 41.0 | 54.0 | 5.54 | 8.74 | 11.07 |
65 | 21/2 | 73.9 | 8.76 | 7.62 | - | - | - | - | 41.0 | - | - | 7.01 | - | - |
80 | 3 | 89.9 | 9.52 | 8.30 | - | - | - | - | 57.0 | - | - | 7.62 | - | - |
100 | 4 | 115.5 | 10.69 | 9.35 | - | - | - | - | 66.5 | - | - | 8.56 | - | - |

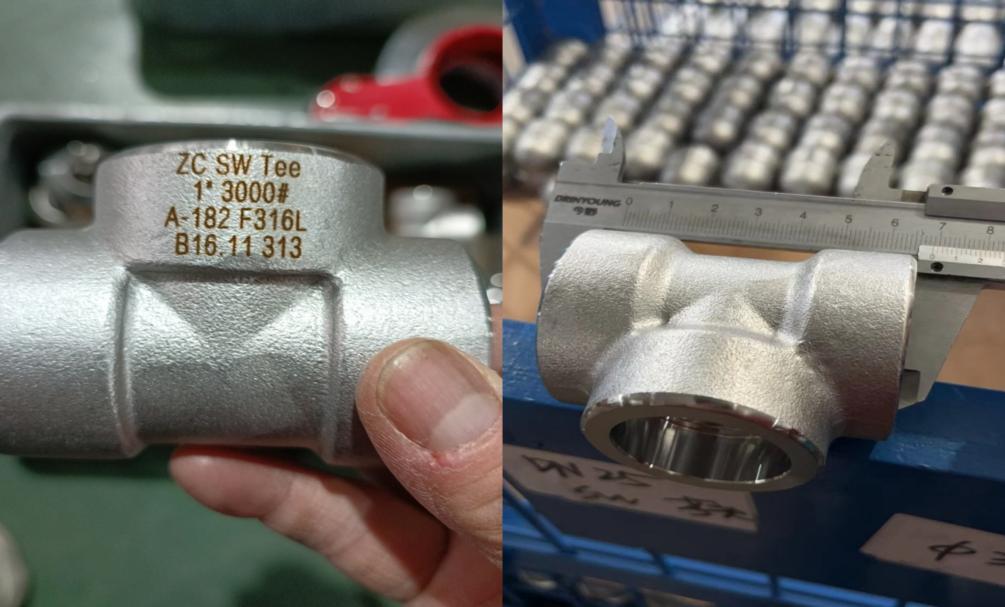

不銹鋼的材質特點
承插三通的化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
ASTM A182 F304 | MIN | 8.0 | 18.0 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | ||
ASTM A182 F304L | MIN | 8.00 | 18.00 | |||||||
MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 13.00 | 20.00 | 0.10 | ||
ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | ||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.01 |
在不銹鋼承插三通中錳和硅起到一定的輔助作用。錳的含量通常在2%左右，它可以部分替代鎳來穩定奧氏體組織，降低不銹鋼的成本。硅的含量一般在1%，硅有助于提高不銹鋼的抗氧化性和強度，同時在鑄造過程中可以改善鋼液的流動性。
承插三通的機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
ASTM A182 F304 | 515 min | 205 min | 30 min | 50 min |
ASTM A182 F304L | 485 min | 170 min | 30 min | 50 min |
ASTM A182 F316 | 515 min | 205 min | 30 min | 50 min |
不銹鋼具有一定的延展性，能夠在不發生斷裂的情況下進行塑性變形。奧氏體不銹鋼（如304、316等）具有良好的延展性，其伸長率可以達到30%以上。這一特性使得不銹鋼在制造過程中可以通過軋制、鍛造、拉伸等工藝制成各種形狀的產品。

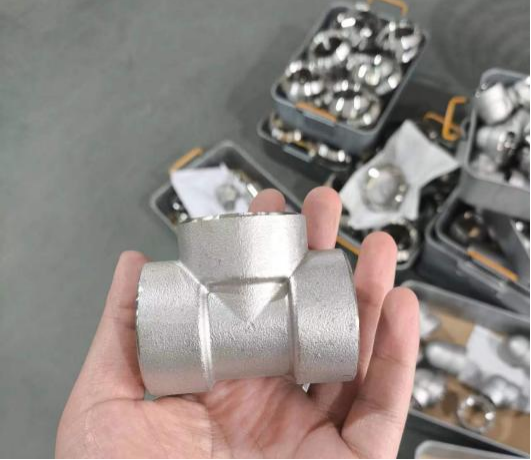

承插三通的優勢
承插連接方式相對簡單。在安裝時，只需將支管插入承口，然后進行密封操作即可。與焊接三通相比，不需要復雜的焊接設備和專業的焊接技能。
不銹鋼承插三通通常采用橡膠密封圈等密封方式。當支管插入承口后，橡膠密封圈被壓縮，填充在承插接口的間隙中，從而有效地防止管道內介質的泄漏。
承插連接方式使得支管與主管道之間形成較為穩固的連接。在管道系統運行過程中，能夠承受一定的壓力和振動。
