瀏覽數量： 340 作者： 本站編輯 發布時間： 2024-07-19 來源： 本站
不銹鋼管箍作為管道連接中非常重要的一種管件，被廣泛應用于4英寸以下的高壓管道系統中。它們具有安裝簡便，安全穩定，密封性好，耐腐蝕耐高溫等優點，廣泛應用于石油、天然氣、化工、水處理等行業。
以承插焊接的連接形式進行管道連接的管箍被成為承插管箍，它的連接形式是將鋼管插入承插孔內進行焊接。承插管箍的品種包括雙承口管箍、單承口管箍，其中雙承口管箍有等徑和異徑之分。由于采用承插結構，使得管道接頭降低了成本、安裝、使用、維修極為方便。
不銹鋼承插管箍是采用圓鋼或鋼錠模鍛成型后機加工的管道連接件，采用承插焊接的連接方式，即將鋼管插入承插孔內進行焊接。其制造遵循的主要標準包括ANSI/ASME B16.11和GB/T 14383-2008等。
不銹鋼承插管箍是一種通過承插焊接方式連接管道的鍛制管件，具有結構合理、操作簡便、適用范圍廣等優點。在管道工程領域，承插管箍發揮著重要的連接作用，確保了管道系統的穩定性和安全性。
承插管箍的尺寸范圍
管箍類型 | 雙頭管箍和單頭管箍 |
形狀類型 | 等徑管箍和異徑管箍 |
尺寸范圍 | 1/8”– 4”/ DN6 - DN100 |
壓力等級 | Class 3000lbs, 6000lbs, 9000lbs. |
生產標準 | GB/T 14383, ASME B16.11, BS3799 |
不銹鋼 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
雙相不銹鋼 | ASTM A182 F51, F53, F44 |
ASME B16.11不銹鋼承插管箍的尺寸參數
DN | NPS | B | D | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 15.0 | 11.0 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22.0 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.80 | 12.7 | 11.12 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 61.2 | - | - | 8.76 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 76.4 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 100.7 | - | - | 10.69 | 9.35 | - | - | - | - |
重量表
| DN | NPS | 3000 | 6000 | 9000 |
| 6 | 1/8 | 0.05 | 0.06 | - |
| 8 | 1/4 | 0.06 | 0.07 | - |
| 10 | 3/8 | 0.08 | 0.10 | - |
| 15 | 1/2 | 0.13 | 0.16 | 0.29 |
| 20 | 3/4 | 0.20 | 0.28 | 0.47 |
| 25 | 1 | 0.28 | 0.48 | 0.68 |
| 32 | 1-1/4 | 0.48 | 0.65 | 1.08 |
| 40 | 1-1/2 | 0.52 | 0.94 | 1.12 |
| 50 | 2 | 0.95 | 1.65 | 1.95 |
| 65 | 2-1/2 | 1.52 | - | - |
| 80 | 3 | 1.75 | - | - |
| 100 | 4 | 2.8 | - | - |
承插管箍的種類
不銹鋼承插管箍的種類繁多，根據不同的分類標準，可以將其劃分為多種類型。

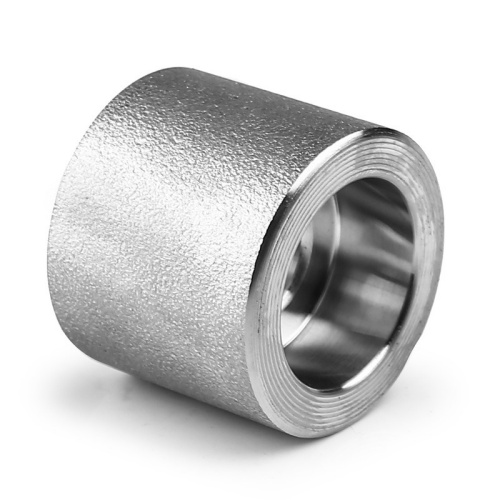

雙承口管箍
具有兩個承口，可以同時連接兩個管道或管件，增加連接的穩定性和強度。

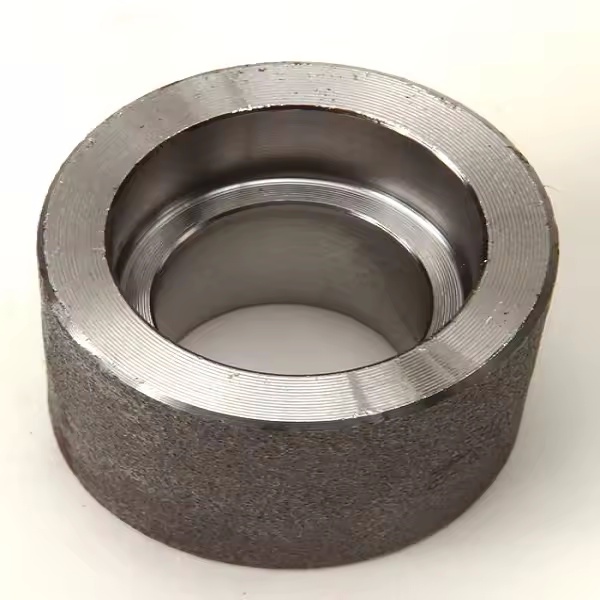

單承口管箍
僅具有一個承口，用于連接單個管道或管件。
雙承口管箍有等徑和異徑之分，異徑的雙承口管箍還有同心和偏心之分。
等徑承插管箍和異徑承插管箍在管道連接中各有其獨特的用途和優勢。等徑承插管箍適用于相同口徑的管道連接，具有安裝簡便、密封性好的特點；而異徑承插管箍則能夠連接不同直徑的管道，實現管道系統的靈活連接和流體特性的有效改變。在選擇時，應根據具體的工程需求和管道系統的特點進行綜合考慮。
承插管箍和螺紋管箍的區別
承插管箍
特點：通過承插和焊接的方式將管道或管件連接起來，具有較高的連接強度和密封性能。其特征在于插口上有承插槽，插口、承口分別位于彎曲部分的兩端，設計合理、操作簡單、實用性強。
應用：廣泛應用于各種需要高強度和密封性的管道連接場景。主要適用于更小的管徑和更低的壓力
連接方式:承插管箍是將管道尾部插入套筒中，類似于插座的連接方式，通過軋制或加熱來使管道與套筒之間的連接更加牢固。

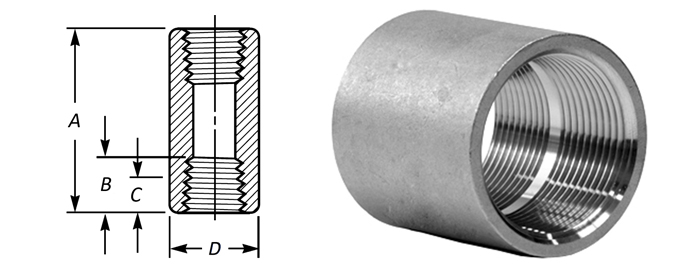

螺紋管箍
特點：通過螺紋將管道或管件連接起來，無需焊接，安裝和拆卸方便，但連接強度和密封性能相對較低。
應用：適用于一些對連接強度和密封性能要求不高的場景。管箍螺紋在更大的管徑和更高的壓力情況下表現更為出色。
連接方式：管箍螺紋則是通過螺紋與螺母之間的卡口來實現連接，類似于螺母連接方式，在螺紋加裝O形密封圈可以提升密封性。
不銹鋼承插管箍的優勢
承插管箍作為一種管道連接件，具有多個顯著的優點，這些優點使得它在各種管道系統中得到廣泛應用。
結構緊湊，連接牢固：承插管箍的設計使得管道連接部分結構緊湊，通過承插焊接的方式，能夠?qū)崿F(xiàn)管道之間牢固的連接。這種連接方式能夠承受較大的壓力和拉力，確保管道系統的穩定性和安全性。
安裝簡便，效率高：相比其他連接方式，承插管箍的安裝過程相對簡便。只需將管道插入承插管箍的承插槽中，然后進行焊接即可，不需要復雜的工具和設備。這種安裝方式不僅節省了時間，還提高了工作效率，降低了安裝成本。
適應性強，應用范圍廣：承插管箍適用于不同材質、不同口徑的管道連接。承插管箍可廣泛應用于不同口徑的管道，包括單通、三通、四通等，亦可用于水表、閥門。由于采用承插結構，使得管道接頭降低了成本、安裝、使用、維修極為方便，同時還有極高的防漏能力，極有市場前景。無論是金屬管道還是非金屬管道，都可以通過選擇合適的承插管箍進行連接。
密封性能好：承插管箍在連接過程中，通過焊接實現了管道之間的無縫連接，從而具有良好的密封性能，能夠有效防止液體或氣體在管道連接處泄漏。這可以有效防止管道系統中的介質泄漏，保證管道系統的正常運行。
耐腐蝕性能好：承插管箍通常由耐腐蝕材料制成，如不銹鋼等。這些材料具有良好的抗腐蝕性能，能夠在惡劣的環境條件下保持穩定的性能，延長管道系統的使用壽命。
維修方便：在需要維修或更換管道時，承插管箍的設計使得維修工作變得相對簡單。只需對損壞的部分進行切割和更換新的承插管箍即可，無需對整個管道系統進行大規模的改動。
承插管箍具有結構緊湊、連接牢固、安裝簡便、適應性強、密封性能好、耐腐蝕性能好以及維修方便等優點。這些優點使得承插管箍在管道工程領域得到廣泛應用，并受到廣大用戶的青睞。

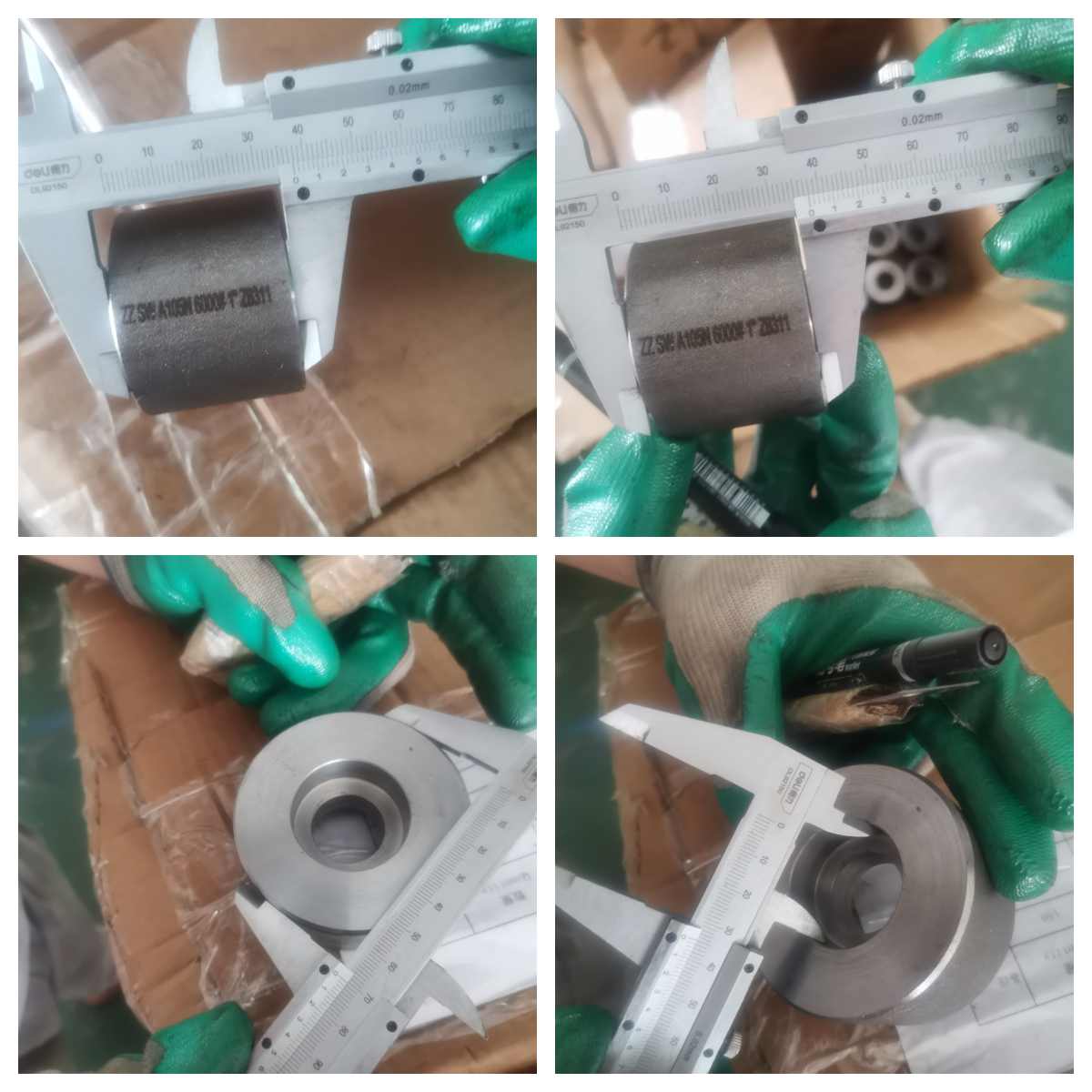

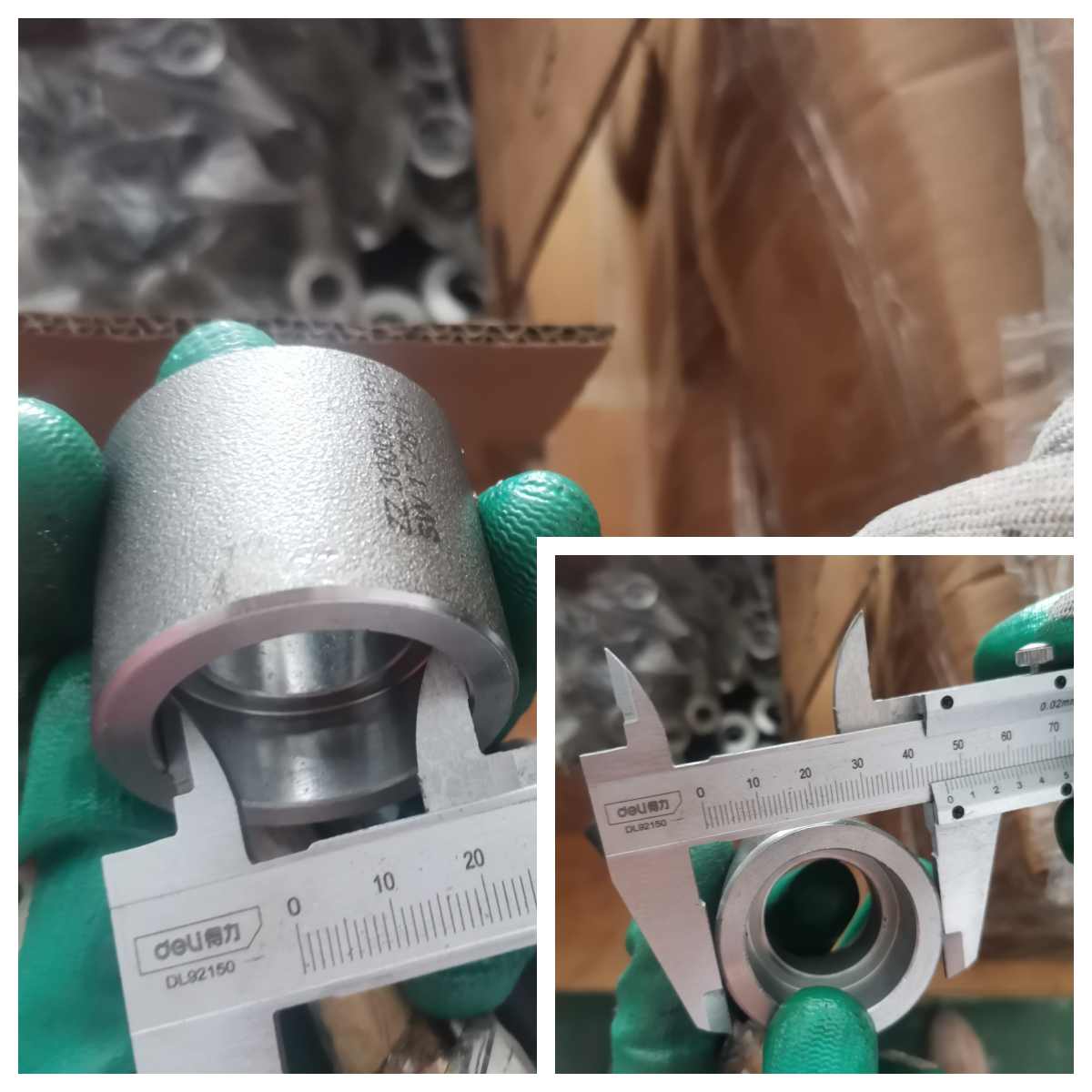

承插管箍的檢驗
