ASTM A312 TP304 不銹鋼鋼管是一種中空的長條圓筒狀鋼材，通常用作輸送流體的管道，不銹鋼是指在大氣和淡水等弱腐蝕環境中能抵抗腐蝕的鋼種，其主要通過在鋼中添加鉻（Cr）等合金元素來提高耐腐蝕性。不銹鋼鋼管廣泛應用于石油、化工、醫療、食品、輕工、機械儀表等工業領域。
按生產方法分不銹鋼鋼管可以分為無縫鋼管和焊接鋼管，無縫鋼管的強度和耐壓性相對較高，適用于承受高壓的管道系統，如石油化工行業中的高壓輸送管道。焊接鋼管生產效率高、成本低，常用于一些對壓力要求不高的場合，如建筑給排水管道。
ASTM A312 TP304 不銹鋼鋼管的規格
Processing Method | Seamless and Welded |
Size Range | 1/8” - 30” / DN6 - 750 |
Thickness Schedule | SCH 10S- SCH 160, XXS |
Length | 6m or 12 m or Random |
Standard | ASME B36.19M，ASME B36.10M |
Surface Treatment | Polish , Mirror , Epoxy Powder FBE, 2PE, 3PE Coating |
Material Grade | ASTM A312 TP304/304L/304H, 316/316L, 310S, 317, 347, 904L, S32205, S31803, 32750, 32760, S32550 |
ASTM A312 TP304 材質的化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr |
ASTM A312 TP304 | MIN | 8.00 | 18.00 | |||||
MAX | 0.08 | 2.00 | 0.05 | 0.03 | 1.00 | 11.00 | 20.00 |
ASTM A312 TP304 不銹鋼鋼管中鎳（Ni）含量在8 - 11%之間。鎳的主要作用是穩定奧氏體相結構，使不銹鋼具有良好的韌性、延展性和可焊性。在低溫環境下，鎳有助于保持不銹鋼的機械性能，防止材料脆化。
ASTM A312 TP304 材質的機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
ASTM A312 TP304 | 515min | 205 min | 35 min | 50 min |
屈服強度一般不低于205MPa。屈服強度是材料開始發生塑性變形時的應力值。在管道的設計和使用中，了解屈服強度非常重要，因?yàn)槿绻懿乃軕?yīng)力超過屈服強度，就會產生不可恢復的塑性變形。
不銹鋼鋼管的尺寸
ASTM A312 TP304 不銹鋼鋼管是應用于不同行業的通用不銹鋼管。其直徑范圍從 1/8” 到 30”，壁厚范圍從 SCH 5S 到 SCH 80S。
Stainless Steel Pipe (ASME B 36.19M) | ||||||||||
Nominal Size | OD | Sch5s | Sch10s | Sch40s | Sch80s | |||||
DN | NPS | 0 | T | kg/m | T | kg/m | T | kg/m | T | kg/m |
6 | 1/8 | 10.3 | 1.24 | 0.28 | 1.73 | 0.37 | 2.41 | 0.47 | ||
8 | 1/4 | 13.7 | 1.65 | 0.49 | 2.24 | 0.63 | 3.02 | 0.8 | ||
10 | 3/8 | 17.1 | 1.65 | 0.63 | 2.31 | 0.84 | 3.2 | 1.1 | ||
15 | 1/2 | 21.3 | 1.65 | 0.82 | 2.11 | 1 | 2.77 | 1.27 | 3.73 | 1.62 |
20 | 3/4 | 26.7 | 1.65 | 1.04 | 2.11 | 1.28 | 2.87 | 1.69 | 3.91 | 2.2 |
25 | 1 | 33.4 | 1.65 | 1.33 | 2.77 | 2.09 | 3.38 | 2.5 | 4.55 | 3.24 |
32 | 1 1/4 | 42.2 | 1.65 | 1.68 | 2.77 | 2.7 | 3.56 | 3.39 | 4.85 | 4.47 |
40 | 1 1/2 | 48.3 | 1.65 | 1.95 | 2.77 | 3.11 | 3.68 | 4.05 | 5.08 | 5.41 |
50 | 2 | 60.3 | 1.65 | 2.44 | 2.77 | 3.93 | 3.91 | 5.44 | 5.54 | 7.48 |
65 | 2 1/2 | 73.0 | 2.11 | 3.77 | 3.05 | 5.26 | 5.16 | 8.63 | 7.01 | 11.41 |
80 | 3 | 88.9 | 2.11 | 4.6 | 3.05 | 6.45 | 5.49 | 11.29 | 7.62 | 15.27 |
90 | 31/2 | 101.6 | 2.11 | 5.29 | 3.05 | 7.4 | 5.74 | 13.57 | 8.08 | 18.63 |
100 | 4 | 114.3 | 2.11 | 5.96 | 3.05 | 8.36 | 6.02 | 16.07 | 8.56 | 22.32 |
125 | 5 | 141.3 | 2.77 | 9.67 | 3.4 | 11.57 | 6.55 | 21.77 | 9.53 | 30.97 |
150 | 6 | 168.3 | 2.77 | 11.55 | 3.4 | 13.48 | 7.11 | 28.26 | 10.97 | 42.56 |
200 | 8 | 219.1 | 2.77 | 15.09 | 3.76 | 19.96 | 8.18 | 42.55 | 12.7 | 64.64 |
250 | 10 | 273.1 | 3.4 | 23.08 | 4.19 | 27.78 | 9.27 | 60.31 | 12.7 | 96.01 |
300 | 12 | 323.9 | 3.96 | 31.89 | 4.57 | 36 | 9.53 | 73.88 | 12.7 | 132.08 |
350 | 14 | 355.6 | 3.96 | 35.06 | 4.78 | 41.3 | ||||
400 | 16 | 406.4 | 4.19 | 42.41 | 4.78 | 47.29 | ||||
450 | 18 | 457.2 | 4.19 | 47.77 | 4.78 | 53.26 | ||||
500 | 20 | 508 | 4.78 | 60.46 | 5.54 | 68.61 | ||||
550 | 22 | 558.8 | 4.78 | 66.57 | 5.54 | 75.53 | ||||
600 | 24 | 609.6 | 5.54 | 84.16 | 6.35 | 94.45 | ||||
750 | 30 | 762 | 6.35 | 120.72 | 7.92 | 147.36 | ||||
ASTM A312 WP304 壁厚公差表
Tolerance,%from Nominal | ||
NPS Designator | Over(+) | Under (-) |
1/8 to 21/2 incl.,all t/D ratios | 20.0 | 12.5 |
3 to 18 incl.,t/D up to 5% incl. | 22.5 | 12.5 |
3 to 18 incl.,t/D>5% | 15.0 | 12.5 |
20 and larger,welded all t/D ratios | 17.5 | 12.5 |
20 and larger,seamless t/D up to 5% incl. | 22.5 | 12.5 |
20 and larger,seamless t/D>5% | 15.0 | 12.5 |
t = Nominal Wall Thickness D = Ordered Outside Diameter | ||

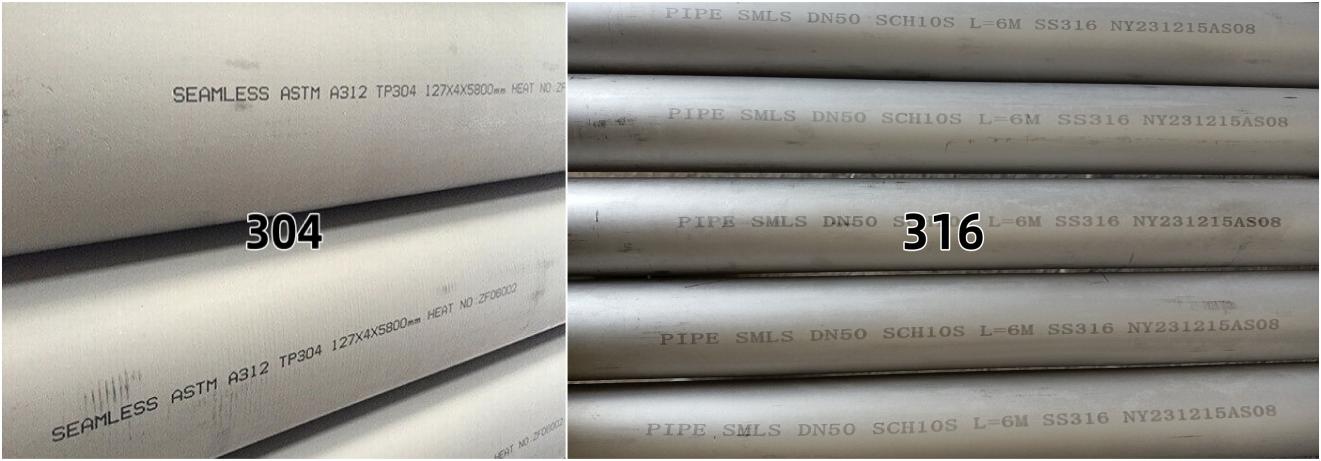

304和316不銹鋼鋼管的對比
316/316L 是添加了鉬的奧氏體不銹鋼。與 304/304L 不銹鋼相比，鉬具有更好的整體耐腐蝕性，尤其是對氯化物環境中的點蝕和縫隙腐蝕。316/316L 型不銹鋼在零下溫度下可提供出色的韌性和機械性能。
304的應用范圍
在化工生產中，經常需要輸送各種腐蝕性的化學物質，如酸、堿、鹽溶液等。ASTM A312 TP304 不銹鋼鋼管對許多腐蝕性介質具有一定的抵抗能力，在一些高溫高壓的化工反應裝置中，TP304 不銹鋼鋼管也有應用。
316的應用范圍
316/316L 型無縫管用于水處理、廢水處理、石化、化工、制藥等行業的液體或氣體壓力傳輸。結構應用包括鹽水和腐蝕性環境的扶手、桿和支撐管。
