瀏覽數量： 100 作者： Nancy 發布時間： 2024-12-12 來源： 本站
ASTM A234 WPB 大小頭是一種管件，用于連接不同管徑的管道，在管道系統中起到變徑的作用。它能夠使流體從一種管徑平滑過渡到另一種管徑，確保流體的正常輸送并減少壓力損失。
大小頭通常為圓錐形或偏心圓錐形結構。圓錐形狀可以是同心的，即中心軸線重合；也可以是偏心的，中心軸線不重合。同心大小頭在兩端管徑變化時，中心保持一致，適用于對流體流向要求較為嚴格、對管道安裝空間要求不高的場合。A234 WPB 大小頭廣泛應用于石油、化工、天然氣、電力、冶金等行業的管道系統中，用于連接不同直徑的管道，或在需要改變管線方向并節省空間 。
ASTM A234 WPB 大小頭的規格
Size Range | 3/4" - 60" / DN20 - 1500 |
Thickness Schedule | SCH 10 - SCH 80, SCH 160, XXS |
America Standard | ANSI / ASME B16.9 / MSS SP 43 |
Japan Standard | JIS B2311/2312/2313 |
Germany Standard | DIN2605/2615/2616/2617 |
Europe Standard | EN10253 |
Carbon Steel | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |
ASTM A234 WPB 大小頭的等效材質
Pipe | Fittings | Flanges |
ASTM A106 Gr B | A234 Gr WPB | ASTM A105 |
ASTM A234 WPB 化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | Cb | V |
ASTM A234 WPB | MIN | 0.29 | 0.10 | |||||||||
MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | / | 0.08 |
ASTM A234 WPB 機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A234 WPB | 415 min | 240 min | 22 min | 30 min | 197 max |
對焊大小頭的分類
ASTM A234 WPB 大小頭可按照形狀分為同心大小頭和偏心大小頭。
同心對焊大小頭的大端和小端的圓心位于同一條中心軸線上。這種結構使得在管道系統中，流體從大管徑向小管徑過渡時，在徑向上的流動相對比較對稱。
同心大小頭的尺寸
OD1 | OD2 | END TO END | SCH 40 WEIGHT |
NPS | NPS | H | KG |
3/4 | 3/8 - 1/2 | 38 | 0.07 |
1 | 1/2 - 3/4 | 51 | 0.14 |
1 1/4 | 1/2 - 1 | 51 | 0.19 |
1 1/2 | 1/2 - 1 1/4 | 64 | 0.29 |
2 | 3/4 - 1 1/2 | 76 | 0.46 |
2 1/2 | 1 - 2 | 89 | 0.85 |
3 | 1 1/4 - 2 1/2 | 102 | 1.11 |
4 | 2 - 3 1/2 | 102 | 1.8 |
5 | 2 - 4 | 127 | 3.05 |
6 | 2 1/2 - 5 | 140 | 4.35 |
8 | 3 1/2 - 6 | 152 | 7.12 |
10 | 4 - 8 | 178 | 11.8 |
12 | 5 - 10 | 203 | 17.8 |
14 | 6 - 12 | 330 | 34.3 |
16 | 6 - 14 | 356 | 48.3 |
18 | 8 - 16 | 381 | 65.3 |
20 | 10 - 18 | 508 | 102 |
22 | 12 - 20 | 508 | - |
24 | 12 - 22 | 508 | 143 |
26 | 12 - 24 | 610 | - |
28 | 14 - 26 | 610 | - |
30 | 14 - 28 | 610 | - |
32 | 20 - 30 | 610 | 230 |
34 | 22 - 32 | 610 | 245 |
36 | 22 - 34 | 610 | 282 |
38 | 24 - 36 | 610 | - |
40 | 28 - 38 | 610 | - |
42 | 28 - 40 | 610 | - |
44 | 32 - 42 | 610 | - |
46 | 34 - 44 | 711 | - |
48 | 36 - 46 | 711 | - |
52 | 40 - 48 | 711 | - |
56 | 40 - 52 | 711 | - |
60 | 44 - 56 | 711 |
應用場景
適用于對流體流向要求較為嚴格、需要保證流體均勻過渡的管道系統。同時，在長距離的流體輸送管道，同心大小頭有助于降低能量損耗，因?yàn)樗軌蚴沽黧w較為均勻地過渡管徑，減少紊流。

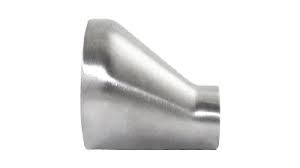

偏心大小頭
偏心大小頭的大端和小端的圓心不在同一條中心軸線上，存在一定的偏移量。這種結構設計是為了滿足特定的工程需求，例如在需要避免管道內積液或積氣的情況下使用。
偏心大小頭的尺寸
OD1 | OD2 | END TO END |
NPS | NPS | H |
3/4 | 3/8 - 1/2 | 38 |
1 | 1/2 - 3/4 | 51 |
1 1/4 | 1/2 - 1 | 51 |
1 1/2 | 1/2 - 1 1/4 | 64 |
2 | 3/4 - 1 1/2 | 76 |
2 1/2 | 1 - 2 | 89 |
3 | 1 1/4 - 2 1/2 | 102 |
4 | 2 - 3 1/2 | 102 |
5 | 2 - 4 | 127 |
6 | 2 1/2 - 5 | 140 |
8 | 3 1/2 - 6 | 152 |
10 | 4 - 8 | 178 |
12 | 5 - 10 | 203 |
14 | 6 - 12 | 330 |
16 | 6 - 14 | 356 |
18 | 8 - 16 | 381 |
20 | 10 - 18 | 508 |
22 | 12 - 20 | 508 |
24 | 12 - 22 | 508 |
26 | 12 - 24 | 610 |
28 | 14 - 26 | 610 |
30 | 14 - 28 | 610 |
32 | 20 - 30 | 610 |
34 | 22 - 32 | 610 |
36 | 22 - 34 | 610 |
38 | 24 - 36 | 610 |
40 | 28 - 38 | 610 |
42 | 28 - 40 | 610 |
44 | 32 - 42 | 610 |
46 | 34 - 44 | 711 |
48 | 36 - 46 | 711 |
52 | 40 - 48 | 711 |
56 | 40 - 52 | 711 |
60 | 44 - 56 | 711 |
應用場景
在建筑給排水管道系統中應用廣泛。在一些存在雜質或兩相流（如氣 - 液、固 - 液混合流）的管道系統中，偏心大小頭也可通過調整安裝方向來控制雜質或不同相態物質的分布。
