ASTM A182 F304/304L 鍛制三通是一種廣泛應用于化工、石油、天然氣、電力等高溫高壓環境中的重要管道配件。作為不銹鋼材質的三通，F(xiàn)304/304L 具備優異的耐腐蝕性和良好的機械性能，能夠有效抵抗多種化學介質的侵蝕，同時在高溫條件下也能保持穩定的性能表現。其鍛制工藝使得三通的內部結構更加緊密，承壓能力更強，適用于要求高強度和高可靠性的工業場合。無論是在腐蝕性環境還是在高溫工作條件下，ASTM A182 F304/304L 鍛制三通都能提供長期的穩定使用，是確保管道系統安全和高效運行的重要組成部分。

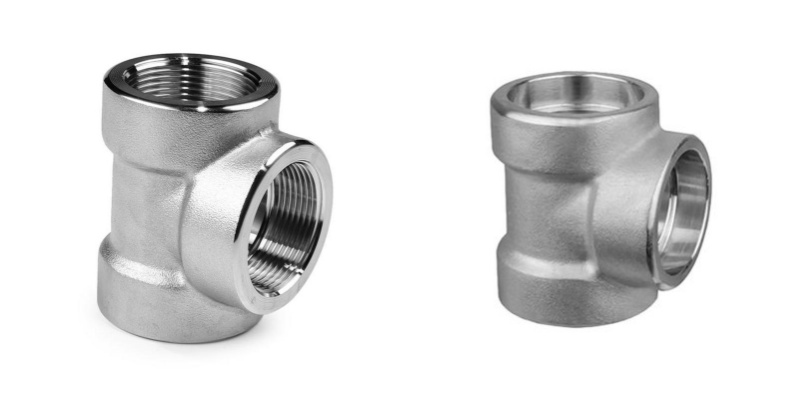

鍛制三通包括承插三通和螺紋三通，是通過鍛造工藝制成的管道連接件，通常用于管道系統中的分支部分。它由一根主管道和兩個分支管道組成，采用高溫加熱和鍛壓技術，使金屬分子結構更加緊密，提高了產品的強度和耐壓性能。鍛制三通廣泛應用于石油、化工、電力等行業，能夠承受高溫高壓的工作環境，具有優異的抗腐蝕性和長期使用穩定性。
ASTM A182 F304/304L 是美國標準ASTM A182 下的一種不銹鋼材料，主要用于生產高壓鍋爐、管道及配件等設備。F304 和F304L 分別代表兩種不同的碳含量規格。
F304：屬于奧氏體型不銹鋼，含有18%鉻和8%鎳，具有良好的耐腐蝕性、耐高溫性和成型性能。F304 適用于一般的高溫、高壓環境。
F304L：與F304 的區別在于F304L 含有更低的碳含量（低于0.03%），這使得它在焊接過程中更能避免晶間腐蝕，因此適用于需要焊接的場合，特別是在要求抗腐蝕性的應用中。
化學成分：
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
ASTM A182 F304 | MIN | 8.0 | 18.0 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | ||
ASTM A182 F304L | MIN | 8.00 | 18.00 | |||||||
MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 13.00 | 20.00 | 0.10 |
機械性能：
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
ASTM A182 F304 | 515 min | 205 min | 30 min | 50 min |
ASTM A182 F304L | 485 min | 170 min | 30 min | 50 min |
分析：
ASTM A182 F304/304L 不銹鋼的化學成分確保了其在高溫和腐蝕性環境中的優異性能。F304 含有18%-20%的鉻和8%-11%的鎳，賦予其良好的耐腐蝕性和抗氧化性能，同時其碳含量較高（≤0.08%），適合常規的高溫、高壓應用。F304L 則通過降低碳含量至≤0.03%，有效提高了其焊接性能，防止焊接過程中的晶間腐蝕，因此更適用于需要焊接或在惡劣環境下長期使用的場合。兩者的低磷、低硫含量（P≤0.045%、S≤0.030%）確保了其高的機械性能和抗腐蝕性，使其廣泛應用于化工、石油、食品等行業的管道、法蘭和鍋爐等設備中。
螺紋三通：
公稱尺寸 | 中心至端面 | 端部外徑 | |||||
DN | NPS | A | H | ||||
2000 | 3000 | 6000 | 2000 | 3000 | 6000 | ||
6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 |
8 | 1/4 | 21 | 25 | 28 | 22 | 25 | 33 |
10 | 3/8 | 25 | 28 | 33 | 25 | 33 | 38 |
15 | 1/2 | 28 | 33 | 38 | 33 | 38 | 46 |
20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 |
25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 |
32 | 1 1/4 | 44 | 51 | 60 | 56 | 62 | 75 |
40 | 1 1/2 | 51 | 60 | 64 | 62 | 75 | 84 |
50 | 2 | 60 | 64 | 53 | 75 | 84 | 102 |
65 | 2 1/2 | 76 | 83 | 95 | 92 | 102 | 121 |
80 | 3 | 86 | 95 | 106 | 109 | 121 | 146 |
100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 |

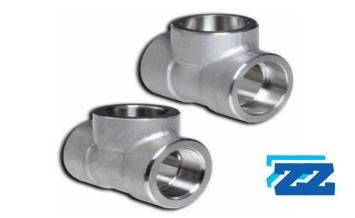

承插三通:
公稱尺寸 | 承插孔徑 | 流通孔徑 | 承插孔壁厚 | 本體壁厚 | 承插孔深度 | 中心至承插孔底 | ||||||||||||
DN | NPS | B | D | C | G min | J min | A | |||||||||||
3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | |||||||
ave | min | ave | min | ave | min | |||||||||||||
6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 11 | 11 | |||||
8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.3 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 11 | 13.5 | |||||
10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.5 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 13.5 | 15.5 | |||||
15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 15.5 | 19 | 25.5 |
20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 19 | 22.5 | 28.5 |
25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 22.5 | 27 | 32 |
32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 27 | 32 | 35 |
40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 32 | 38 | 38 |
50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 38 | 41 | 54 |
65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 41 | ||||||||||
80 | 3 | 89.9 | 76.4 | 9.52 | 8.3 | 7.62 | 16 | 57 | ||||||||||
100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 66.5 | ||||||||||
特性 | 螺紋三通 | 承插三通 |
連接方式 | 通過螺紋連接，適用于快速安裝和拆卸 | 通過插接與焊接連接，連接穩定可靠 |
安裝簡便性 | 安裝簡便，無需焊接，適合快速更換和維修 | 安裝相對復雜，需要焊接，適合長期運行的場合 |
適用場景 | 適用于低壓、低溫環境，需要頻繁拆卸或維修的管道系統 | 適用于高壓、高溫環境，要求穩定性和長時間使用的管道系統 |
使用溫度 | 一般適用于中低溫環境 | 適用于高溫、高壓環境 |
強度 | 強度相對較低，適合承受較小壓力 | 強度較高，能夠承受較大壓力和高溫環境 |
成本 | 安裝簡便，成本較低，適合預算有限的項目 | 成本較高，因需要焊接并且具有更高的耐壓性能 |
耐腐蝕性 | 適用于耐腐蝕要求不高的場合，取決于材質 | 由于焊接連接密封性好，能夠提供更好的耐腐蝕性 |
維修與拆卸 | 拆卸方便，適合需要定期檢查和更換的系統 | 拆卸較為困難，適合長期運行且無需頻繁拆卸的系統 |
螺紋三通：
家用和工業水管系統
暖通空調系統
化工行業
石油天然氣行業
食品和飲料行業
承插三通：
暖通空調系統
化工行業
石油天然氣行業
電力行業
水處理行業
