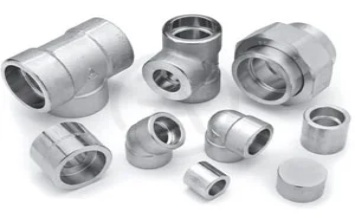

ASTM A182 鍛制管件的種類可分為承插管件和螺紋管件兩種，管件的類型包括彎頭、三通、四通、大小頭，管箍，管帽，活接頭等。
ASTM A182 是美國材料與試驗協會（ASTM）制定的標準，用于規范鍛制管件的生產和質量要求。鍛制管件是通過鍛造工藝制造的管件，與鑄造管件相比，具有更高的強度、更好的致密性和更可靠的質量。
這些管件在管道系統中起到連接、改變流向、分配流量等重要作用，廣泛應用于石油、化工、電力、天然氣等工業領域。
ASTM A182 鍛制管件的規格
Standard | ASME B16.11 |
Size Range | 1/8″ to 4″ |
Pressure Rating | Class 2000LBS,3000LBS, 6000Lbs, 9000lbs. |
Alloy Steel | ASTM A182 F11 / 12 / 22 / 5 / 9 / 91 / 92 / 22 |
Stainless Steel | ASTM A182 F304 / 304L / 304H, 316 / 316L, 321, 310S, 317, 347, 904L |
Duplex Stainless Steel | ASTM A182 F51, F53, F44 |
ASTM A182 承插管件
ASTM A182 承插管件的主要結構包括承口和插口兩部分。承口是管件上用于接納管子插入的部分，通常具有一定的深度和內徑公差，以確保與插入管子的良好配合。插口則是與其他管件或設備連接的部分，可以根據具體的連接需求設計成不同的形式。承插管件廣泛應用于各種工業管道系統，包括石油、化工、天然氣等行業，以及建筑給排水系統等領域。

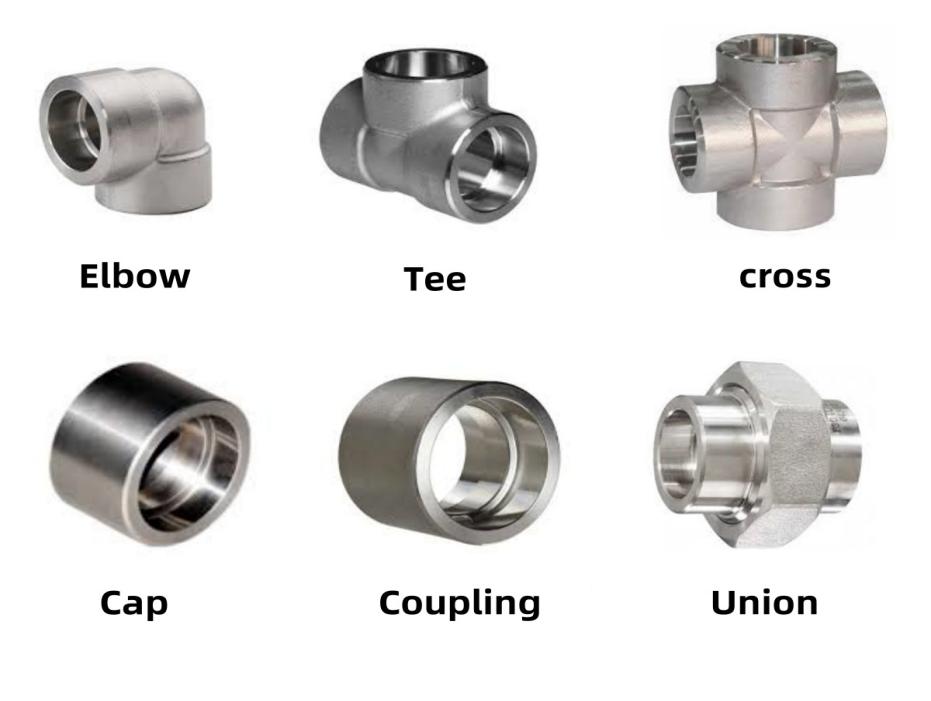

承插管件的類型包括彎頭，三通，四通，管箍，管帽，活接頭。
ASTM A182 承插管件的公差表
承接焊管件的公差 | ||||||||||
公稱尺寸 | 所有管件 | 彎頭 、三通 | 雙承口 | 單承口 | 異徑插入件 | 活接頭 | ||||
承插孔徑 | 流通孔徑 | 中心至承插 | 承插孔底 | 承插孔底 | 結構 | 主體 | 長度 | 結構長度 | ||
DN | NPS | B | D |
| E | F | A | SD | SL | E |
6~8 | 1/8~1/4 | +0.4 | +1.5 | ± 1.0 | ± 1.5 | ± 1.0 | +1.5 | ± 0.25 | 0 | ± 1.5 |
10~20 | 3/8~3/4 | +0.4 | +1.5 | ± 1.5 | ± 3.0 | ± 1.5 | +1.5 | ± 0.25 | 0 | ± 3.0 |
25~40 | 1~11/2 | +0.4 | +1.5 | ± 2.0 | ± 4.0 | ± 2.0 | +2.0 | ± 0.25 | 0 | ± 4.0 |
50 | 2 | +0.5 | +1.5 | ± 2.0 | ± 4.0 | ± 2.0 | +2.0 | ± 0.5 | 0 | ± 4.0 |
65~80 | 21/2~3 | +0.5 | +3.0 | ± 2.5 | ± 5.0 | ± 2.5 | +2.5 | ± 0.5 | 0 | ± 5.0 |
100 | 4 | +0.5 | +3.0 | ± 2.5 | ± 5.0 | ± 2.5 | +2.5 | ± 0.7 | 0 | - |
ASTM A182 螺紋管件
ASTM A182 螺紋管件是按照美國材料與試驗協會（ASTM）A182 標準制造的一類管件。螺紋管件通過螺紋連接的方式將管道系統中的各個部分連接起來，這種連接方式具有安裝方便、可拆卸等優點。在管道工程中，它廣泛應用于各種工業和民用領域，如石油、化工、建筑給排水等。

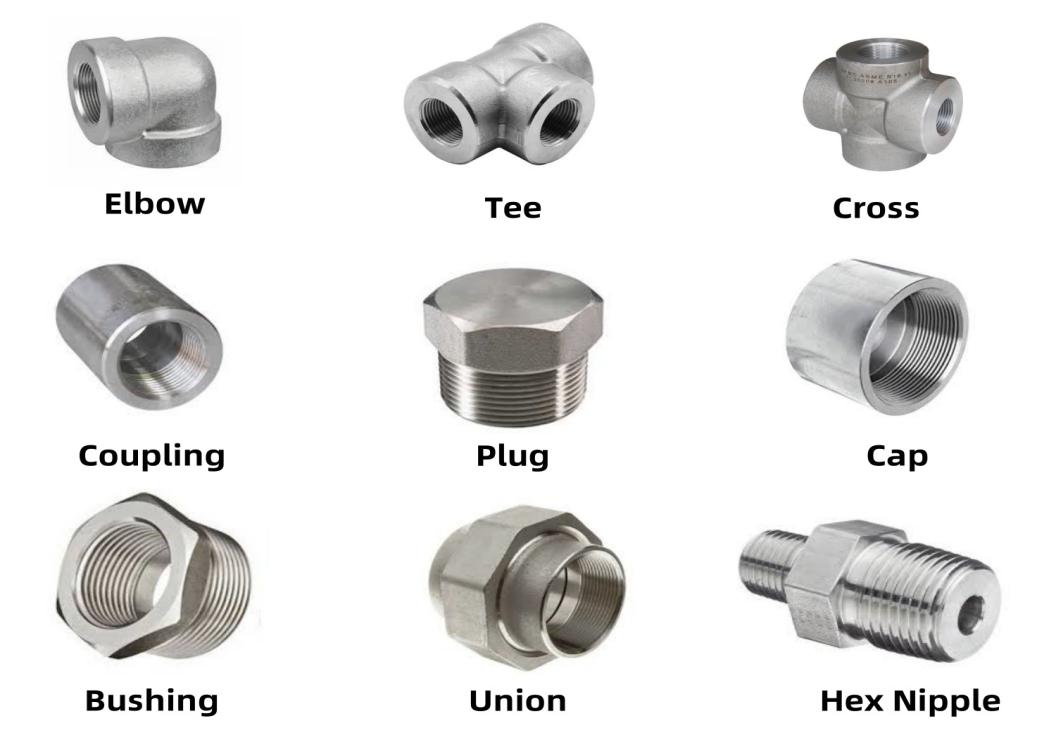

ASTM A182 螺紋管件的類型包括彎頭，三通，四通，管箍，管帽，活接頭，管塞，補芯，六角短節，漸縮管等。
ASTM A182 螺紋管件的公差表
螺紋管件的公差 | ||||
公稱尺寸 | 彎頭 、三通和四通 | 雙螺口管箍 | 單螺口管箍 | |
中心至端面 | 端面至端面 End-to-End | 端面至端面 End-to-End | ||
DN | NPS |
| W | W/ 2 |
6~8 | 1/8~1/4 | ±1.0 | ±1.0 | ±1.0 |
10~20 | 3/8~3/4 | ±1.5 | ±1.5 | ±1.5 |
25~50 | 1~2 | ±2.0 | ±2.0 | ±2.0 |
65~100 | 21/2~4 | ±2.5 | ±2.5 | ±2.5 |
ASTM A182 鍛制管件的應用范圍
石油和天然氣工業
承插管件：在油井的井口裝置中，承插管件用于連接采油樹的各個部件。由于油井內部壓力高且環境復雜，承插管件能夠提供可靠的連接。
螺紋管件：在石油和天然氣開采現場的一些小型設備，如小型油泵、氣體壓縮機等與管道的連接，螺紋管件由于其安裝方便、可拆卸的特點而被廣泛應用。
化工行業
承插管件：化工反應釜周圍的管道系統需要頻繁地輸送各種腐蝕性介質、高溫高壓的物料。承插管件用于連接反應釜的進出口管道，確保反應物料能夠安全、穩定地進出反應釜。
螺紋管件：在化工實驗室中，各種小型的化學反應裝置、物料輸送裝置之間的管道連接經常使用螺紋管件。
電力行業
承插管件：在核電站中，承插管件用于連接核反應堆與冷卻系統、蒸汽發生系統等管道。承插管件在確保放射性物質不會泄漏、冷卻劑能夠正常循環等方面發揮著重要作用。
螺紋管件：在火力發電廠的油系統中，如潤滑油系統和燃油系統，螺紋管件用于連接一些局部的管道。
