A182 F316 承插活接頭，是一種能方便安裝拆卸的管道連接件。它主要由螺母、云頭、平接三部分組成，由圓鋼或鋼錠模鍛成型后機加工而成。
不銹鋼承插活接頭的承插端一般一端為承口，另一端為插口，插口可插入承口內實現連接。螺母用于緊固承插連接部分，通過擰緊螺母使密封墊片受壓變形，從而達到密封的效果。不銹鋼活接頭廣泛應用于土木建筑、水暖工程、汽車制造、船舶、石油、化工、航空航天等領域，連接各種管道和構件。
活接頭的材質
Carbon Steel | ASTM A105 / A105N |
Low Temp Carbon Steel | ASTM A350 LF2 / LF3 |
Pipeline Steel | ASTM A694 F42 / F46 / F56 / F60 / F65 |
Alloy Steel | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
Stainless Steel | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904, F321 |
Duplex Stainless Steel | ASTM A182 F51, F53, F44, F55 |

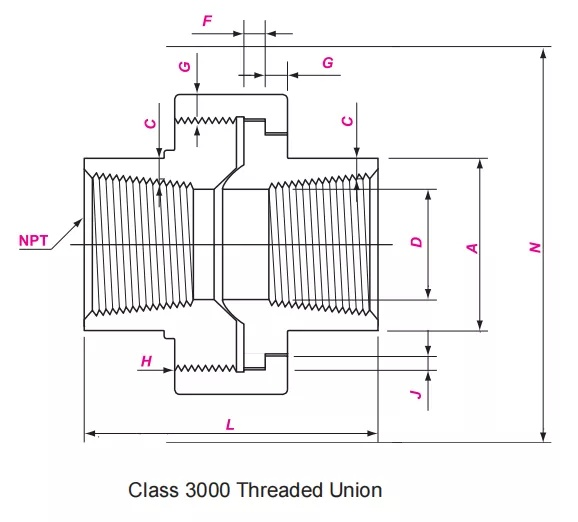

MSS SP-83 活接頭的尺寸
Nominal Size | Pipe End | Wall | Bone | Male Flange | Nut | THRD Per Inch | Bearing | Length Assem | Clear Assem Nut | |
DN | NPS | A min | C min | D | F min | G min | H | J min | L nom | N |
6 | 1/8 | 14.7 | 2.4 | 8.4 | 3.2 | 3.2 | 16 | 1.2 | 41.4 | 51 |
8 | 1/4 | 19.1 | 3.0 | 11.1 | 3.2 | 3.2 | 16 | 1.2 | 41.4 | 51 |
10 | 3/8 | 22.9 | 3.2 | 14.3 | 3.4 | 3.4 | 14 | 1.4 | 46.0 | 56 |
15 | 1/2 | 27.7 | 3.7 | 17.9 | 3.7 | 3.7 | 14 | 1.5 | 49.0 | 59 |
20 | 3/4 | 33.5 | 3.9 | 23.0 | 4.1 | 4.1 | 11 | 1.7 | 56.9 | 66 |
25 | 1 | 41.4 | 4.5 | 29.0 | 4.6 | 4.4 | 11 | 1.9 | 62.0 | 79 |
32 | 11/4 | 50.5 | 4.9 | 37.7 | 5.3 | 5.2 | 10 | 2.1 | 71.1 | 94 |
40 | 11/2 | 57.2 | 5.1 | 43.5 | 5.8 | 5.6 | 10 | 2.3 | 76.5 | 112 |
50 | 2 | 70.1 | 5.5 | 55.6 | 6.6 | 6.4 | 10 | 2.7 | 86.1 | 132 |
65 | 21/2 | 85.3 | 7.0 | 66.3 | 7.5 | 7.1 | 8 | 3.1 | 102.4 | 150 |
80 | 3 | 102.4 | 7.6 | 82.6 | 8.3 | 8.0 | 8 | 3.5 | 109.0 | 176 |
A182 F316 材質的特點
化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | ||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.01 |
A182 F316 承插活接頭中鉻的含量在16 - 18%。鉻是不銹鋼中最重要的合金元素之一，它能在不銹鋼表面形成一層致密的、富鉻的氧化膜（鈍化膜），這層膜使不銹鋼具有良好的耐腐蝕性。
鎳（Ni）：含量為10 - 14%。鎳能提高不銹鋼的韌性、延展性和耐腐蝕性，并且有助于穩定奧氏體相，使不銹鋼具有良好的冷加工性能和焊接性能。
鉬（Mo）：含量約為2 - 3%。鉬的加入可以顯著提高不銹鋼對含氯離子等腐蝕性介質的抵抗能力。
機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
ASTM A182 F316 | 515 min | 205 min | 30 min | 50 min |
抗拉強度：一般在515 - 795MPa之間?？估瓘姸仁遣牧系挚估鞌嗔训哪芰Γ@個范圍表明316不銹鋼承插活接頭在承受拉力時能夠承受的應力大小。
屈服強度：316 通常不低于205MPa。屈服強度是材料開始產生明顯塑性變形時的應力，它反映了材料抵抗塑性變形的能力。
伸長率：A182 F316 承插活接頭的伸長率一般要求不低于40%。伸長率表示材料在拉伸斷裂時的塑性變形程度，較高的伸長率意味著材料具有較好的塑性，這對于承插活接頭在安裝和使用過程中適應一定的變形是很重要的。
鍛制管件的檢驗和包裝
鍛制管件的檢驗主要包括化學成分檢驗、機械性能檢驗以及無損檢測等幾個方面。

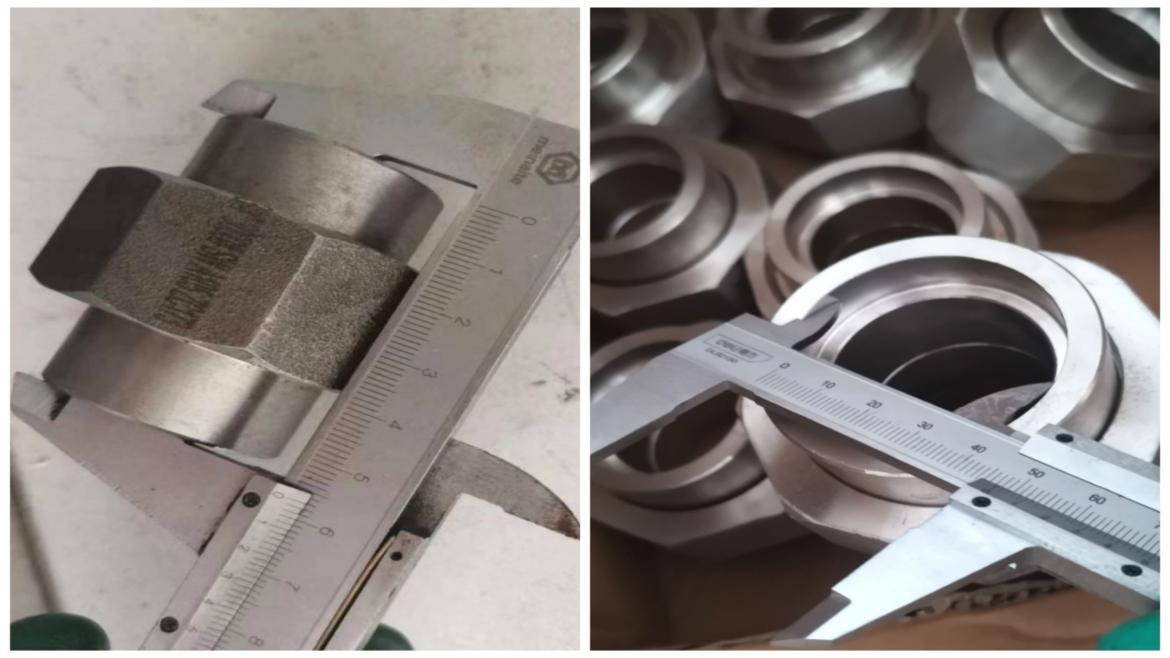

●外觀檢驗：尺寸精度檢查是確保鍛制管件質量的關鍵步驟之一，精確的尺寸能夠保證管件在安裝和使用過程中的適配性，任何尺寸偏差都可能導致連接不緊密或者無法正常安裝等問題。
●化學成分檢驗：通過化學分析方法，對A182 F316 承插活接頭進行成分分析，確保其符合相關標準或合同要求。這有助于確保管件在使用過程中的耐腐蝕性和機械性能。
●機械性能檢驗：包括拉伸試驗、沖擊試驗、硬度試驗等，以評估管件的強度、韌性等機械性能指標。這些試驗有助于確保管件在承受壓力、溫度等外部條件時能夠保持穩定性和安全性。
鍛制管件的包裝旨在保護管件在運輸、貯存和搬卸過程中不受損傷。
●分類包裝：按照規格、類型和材料對管件進行分類，分別裝入紙箱或木箱中。木箱適合用于大型或較重的鍛制管件的包裝，紙箱相對輕便，成本較低，適用于小型和較輕的管件。這有助于避免不同管件之間的相互影響。

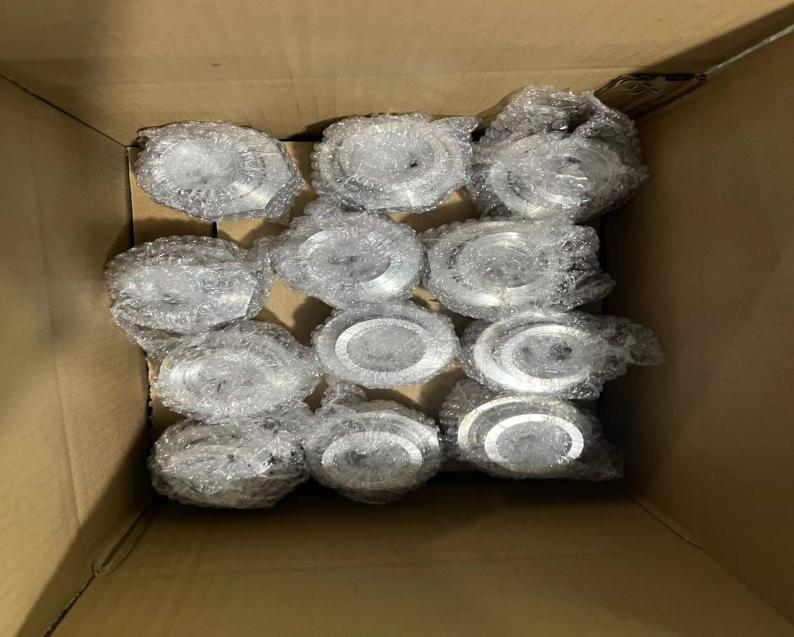

●防震保護：關于A182 F316 承插活接頭的包裝，我們會在包裝箱內填充防震材料，如泡沫、氣泡膜等，以增加保護層，防止管件在運輸過程中發生磕碰和損壞。
